PMC-24V075W1AA

ユニット型

PMC シリーズ

PMC-24V075W1AA

出力電圧

24V

出力電力

75W

出力電流

3.12A

入力電圧

85-264Vac

寸法 (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.30 kg (0.66 lb)

主な特長・機能

汎用AC入力範囲85Vac～264Vac、電力定格低減なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
高調波電流に関するIEC/EN 61000-3-2、クラス Aに適合
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷
IEC/EN/UL 62368-1に対する認証
その他のオプション：IP20コネクタ

** 製造中止（EOL）製品 **

代替製品: PMT-24V75W2BA/PMT-24V75W2BAC

オプション

モデル	説明
PMC-24V075W1AJ	IP20 connector

アプリケーション

ユニット型

PMC シリーズ

PMC-24V075W1AA

主な特長・機能

汎用AC入力範囲85Vac～264Vac、電力定格低減なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
高調波電流に関するIEC/EN 61000-3-2、クラス Aに適合
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷
IEC/EN/UL 62368-1に対する認証
その他のオプション：IP20コネクタ

** 製造中止（EOL）製品 **

代替製品: PMT-24V75W2BA/PMT-24V75W2BAC

出力電圧

24V

出力電力

75W

出力電流

3.12A

入力電圧

85-264Vac

寸法

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.30 kg (0.66 lb)

アプリケーション

オプション

モデル	説明
PMC-24V075W1AJ	IP20 connector

ダウンロード

Datasheet

アップロード日 02-Nov-2021

Manual

アップロード日 14-Nov-2020


アップロード日 24-Mar-2025

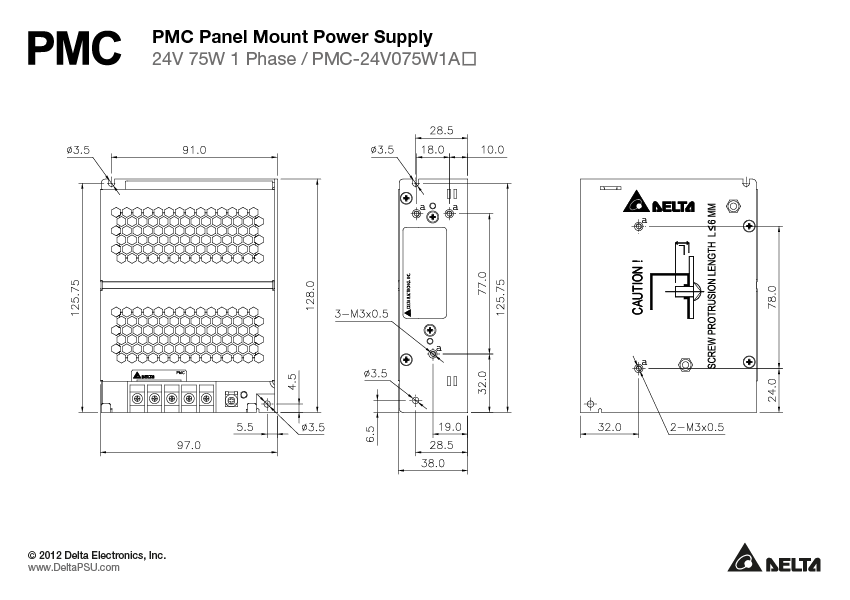

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 14-Nov-2020

CCC

アップロード日 22-Apr-2020

アップロード日 16-Nov-2020

EAC

アップロード日 22-Apr-2020

アップロード日 02-Nov-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 16-Nov-2020

UKCA

アップロード日 02-Nov-2021

アップロード日 16-Nov-2020

GUIソフトウェア

技術仕様

出力電流

3.12A

出力電圧

24V

出力電圧調整範囲

22-28Vdc

出力電力

75W

ラインレギュレーション

< 0.5% typ. (@ 85-264Vac input, 100%load)

ロードレギュレーション

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 150mVpp

起動時間

< 2500ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac,
> 90ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 0-100% load

容量性負荷での起動

8,000µF Max

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 1.5A @ 115Vac,
< 1.0A @ 230Vac

100%負荷での効率

> 86% @ 115Vac,
> 87% @ 230Vac

突入電流

< 40A @ 115Vac,
< 80A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2, Class A

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL < 40dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 AWG 20-12
保護構造 -
端子 -
単位重量 0.30 kg (0.66 lb)	寸法 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% /°C

使用湿度

< 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

汚染度

過電圧

32V ±10%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery).

過負荷/過電流

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery).

過温度

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery).

短絡

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB4943

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5KVac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1 (for PMC-24V075W1AA)

エミッション

Generic Standards: CISPR 32, EN/BS EN 55032, KN 32 FCC Title 47: Class B, GB9254

イミュニティ

Generic Standards: EN/BS EN 55024, KN 35

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
