PMC-12V060W1NA

ユニット型

PMC シリーズ

PMC-12V060W1NA

出力電圧

12V

出力電力

60W

出力電流

入力電圧

85-264Vac

寸法 (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.28 kg (0.62 lb)

主な特長・機能

汎用AC入力電圧、電力定格低減なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
NEC クラス2 電源および限定電源（LPS）認定
Telcordia SR-332に準拠した高MTBF > 700,000時間
幅広い動作温度範囲-20°C to 70°C
コンフォーマルコーティング（クラスI、ディビジョン2危険地域に対応）
IEC/EN/UL 62368-1に対する認証

** 生産中止品 **

PMC-12V060W1NA, PMC-12V060W1NJ, PMC-12V060W1NL

推奨製品: PMT-12V75W2BA

アプリケーション

ユニット型

PMC シリーズ

PMC-12V060W1NA

主な特長・機能

汎用AC入力電圧、電力定格低減なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
NEC クラス2 電源および限定電源（LPS）認定
Telcordia SR-332に準拠した高MTBF > 700,000時間
幅広い動作温度範囲-20°C to 70°C
コンフォーマルコーティング（クラスI、ディビジョン2危険地域に対応）
IEC/EN/UL 62368-1に対する認証

** 生産中止品 **

PMC-12V060W1NA, PMC-12V060W1NJ, PMC-12V060W1NL

推奨製品: PMT-12V75W2BA

出力電圧

12V

出力電力

60W

出力電流

入力電圧

85-264Vac

寸法

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.28 kg (0.62 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 04-Aug-2021

Manual

アップロード日 30-Nov-2020


アップロード日 16-Aug-2025

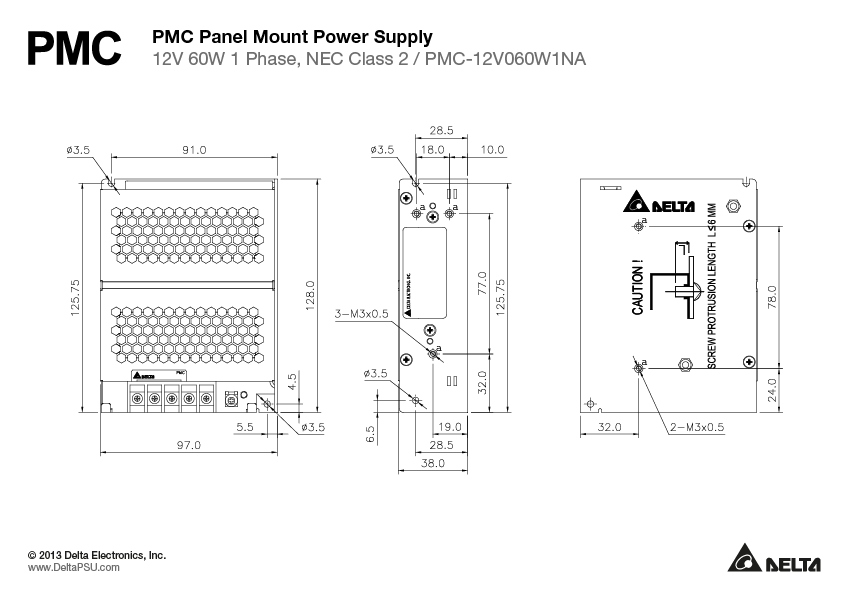

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

BIS

アップロード日 04-Aug-2021

アップロード日 30-Nov-2020

EAC

アップロード日 22-Apr-2020

アップロード日 04-Aug-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 30-Nov-2020

UKCA

アップロード日 04-Aug-2021

アップロード日 30-Nov-2020

GUIソフトウェア

技術仕様

出力電流

出力電圧

12V

出力電圧調整範囲

12-14Vdc

出力電力

60W

ラインレギュレーション

< 0.5% typ. (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 100mVpp @ 25°C & 50°C
< 150mVpp @ -10°C & -20°C

起動時間

< 2500ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 0-100% load

容量性負荷での起動

5,000μF Max

立ち上がり時間

< 60ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 1.35A @ 115Vac,
< 0.90A @ 230Vac

100%負荷での効率

> 86.0% @ 115Vac,
> 87.0% @ 230Vac

突入電流

< 50A @ 115Vac,
< 100A @ 230Vac

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED DC OK
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL < 40dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.28 kg (0.62 lb)	寸法 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

動作温度

-20°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

< -10°C de-rate power by 2.0%/°C,
> 50°C de-rate power by 2.5%/°C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 1 times per direction, 2 times in total

振動試験 (非作動)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

動作高度

0 to 3,000 Meters (9,840 ft)

汚染度

過電圧カテゴリ

過電圧

< 17.6V, SELV Output, Non-Latching (Auto-Recovery)

過負荷/過電流

> 110-160% of rated load, Hicc-up Mode, Non-Latching (Auto-Recovery)

過温度

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-Recovery)

短絡

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 60950-1, EN 62368-1, LPS, NEC Class 2
UL/cUL recognized to: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme to: IEC 60950-1, IEC 62368-1, LPS

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IS 13252-1

K 60950-1

エミッション

Generic Standards: CISPR 32, EN/BS EN 55032,
FCC Title 47: Class B (Class A for DC input)

イミュニティ

Generic Standards: EN/BS EN 55024

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
