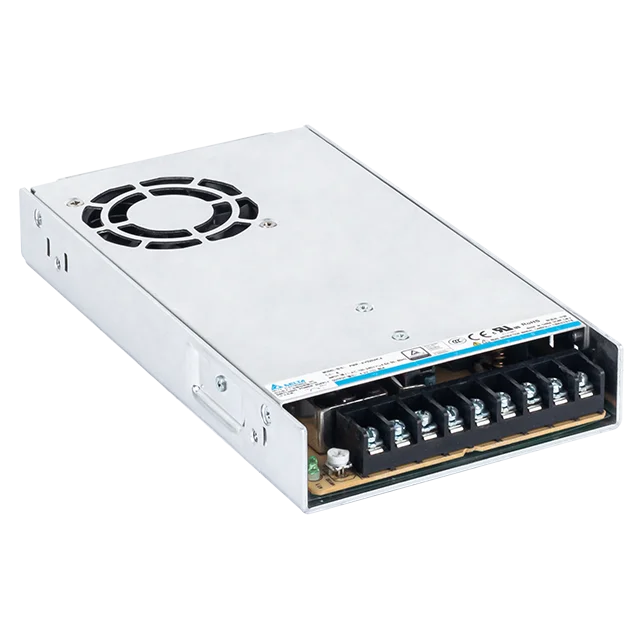

PMR-4V320WCAA

ユニット型

PMR シリーズ

PMR-4V320WCAA

出力電圧

4.2V

出力電力

252W

出力電流

60A

入力電圧

88-264Vac

寸法 (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

単位重量

0.76 kg (1.68 lb)

主な特長・機能

汎用AC入力範囲
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
内蔵アクティブPFC、高調波電流IEC/EN 61000-3-2、クラスAおよびクラスDに適合
1U設置に適した薄型設計と自動ファン速度制御
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷

** 生産中止品 **

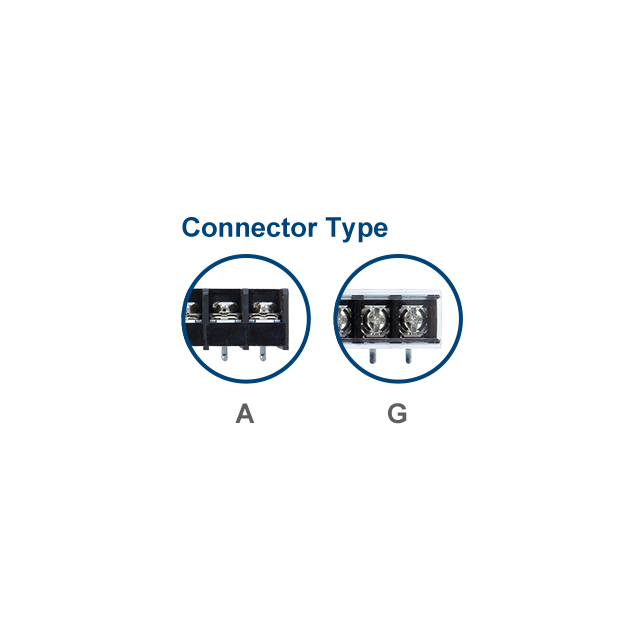

オプション

モデル	説明
PMR-4V320WCGA	Front face connector

アプリケーション

ユニット型

PMR シリーズ

PMR-4V320WCAA

主な特長・機能

汎用AC入力範囲
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
内蔵アクティブPFC、高調波電流IEC/EN 61000-3-2、クラスAおよびクラスDに適合
1U設置に適した薄型設計と自動ファン速度制御
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷

** 生産中止品 **

出力電圧

4.2V

出力電力

252W

出力電流

60A

入力電圧

88-264Vac

寸法

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

単位重量

0.76 kg (1.68 lb)

アプリケーション

オプション

モデル	説明
PMR-4V320WCGA	Front face connector

ダウンロード

Datasheet

アップロード日 24-Jul-2025

Manual

アップロード日 22-Apr-2020


アップロード日 21-Jan-2026

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 22-Apr-2020

CCC

アップロード日 03-Jun-2025

アップロード日 22-Apr-2020

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 22-Apr-2020

GUIソフトウェア

技術仕様

出力電流

60A

出力電圧

4.2V

出力電圧調整範囲

3.78-4.62Vdc

出力電力

252W

ラインレギュレーション

± 0.5% typ. (@ 115Vac & 230Vac, 100% load)

ロードレギュレーション

± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)

PARD

< 150mVpp@ 25°C
< 300mVpp @ -10°C

起動時間

3000ms typ. @ 115Vac,
1500ms typ. @ 230Vac (100% load)

保持時間

8ms typ. @ 115Vac & 230Vac

ダイナミックレスポンス

± 1500mVpp @ 10-50% load and 50-100% load

容量性負荷での起動

8,000μF Max

入力電圧表記

100-240Vac

入力電圧範囲

88-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

< 3.00A@115Vac, < 1.50A @ 230Vac

100%負荷での効率

80.5% typ. @ 115Vac, 83.5% typ. @ 230Vac

突入電流

< 20A @ 115Vac, < 40A @ 230Vac

100%負荷での力率

0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac

漏洩電流

< 0.5mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Forced Cooling, automatic fan speed control
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.76 kg (1.68 lb)	寸法 215 x 115 x 30 mm 8.46” x 4.53” x 1.18”

動作温度

-10°C to +70°C (Cold start at -30°C)

保管温度

-40°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 2.08% / 1V

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

振動試験 (非作動)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

過電圧

4.83-6.30V, Latch Mode (AC power is recycled)

過負荷/過電流

105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)

過温度

Hiccup Mode, Non-Latching
(Auto-Recovery)

短絡

Hiccup Mode, Non-Latching
(Auto-Recovery)

衝撃に対する保護

Class I with PE connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

安全証明書

SELV (EN 60950-1)

電気安全規格

TUV Bauart: EN60950-1
Ul/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No.E131881)
CCC: GB 4943.1

In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC

エミッション

CISPR 22, EN 55022, FCC Title 47: Class B

イミュニティ

EN 55024

高調波電流エミッション

IEC/EN 61000-3-2, Class A and Class D

電圧変動とフリッカー

IEC/EN 61000-3-3
