PMF-24V240WCGB

ユニット型

PMF シリーズ

PMF-24V240WCGB

出力電圧

24V

出力電力

240W

出力電流

10A

入力電圧

85-264Vac

寸法 (L x W x H)

190 x 93 x 50 mm

7.48” x 3.66” x 1.97”

単位重量

0.66 kg (1.46 lb)

主な特長・機能

汎用AC入力範囲
内蔵アクティブPFCとファン速度制御
軽量で腐食耐性を備えたフルアルミニウム製ケーシング
高調波電流IEC/EN/BS EN 61000-3-2、クラスAおよびクラスDに適合
リモートオン/オフはオプションとして利用可能
100%負荷でのコールドスタート-20°C（240W）
低漏れ電流 < 0.6mA @ 240Vac
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷

** 生産中止品 **

PMF-24V240WCGR, PMF-24V240WCAB, PMF-24V240WCAR

** NRND **

PMF-24V240WCGB (Last Buy Date: 2025/6/1~2026/6/1)

推奨製品: PMR-24V240W1AT

アプリケーション

ユニット型

PMF シリーズ

PMF-24V240WCGB

主な特長・機能

汎用AC入力範囲
内蔵アクティブPFCとファン速度制御
軽量で腐食耐性を備えたフルアルミニウム製ケーシング
高調波電流IEC/EN/BS EN 61000-3-2、クラスAおよびクラスDに適合
リモートオン/オフはオプションとして利用可能
100%負荷でのコールドスタート-20°C（240W）
低漏れ電流 < 0.6mA @ 240Vac
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷

** 生産中止品 **

PMF-24V240WCGR, PMF-24V240WCAB, PMF-24V240WCAR

** NRND **

PMF-24V240WCGB (Last Buy Date: 2025/6/1~2026/6/1)

推奨製品: PMR-24V240W1AT

出力電圧

24V

出力電力

240W

出力電流

10A

入力電圧

85-264Vac

寸法

190 x 93 x 50 mm

7.48” x 3.66” x 1.97”

単位重量

0.66 kg (1.46 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 03-Jun-2025

Manual

アップロード日 22-Apr-2020


アップロード日 18-Aug-2025

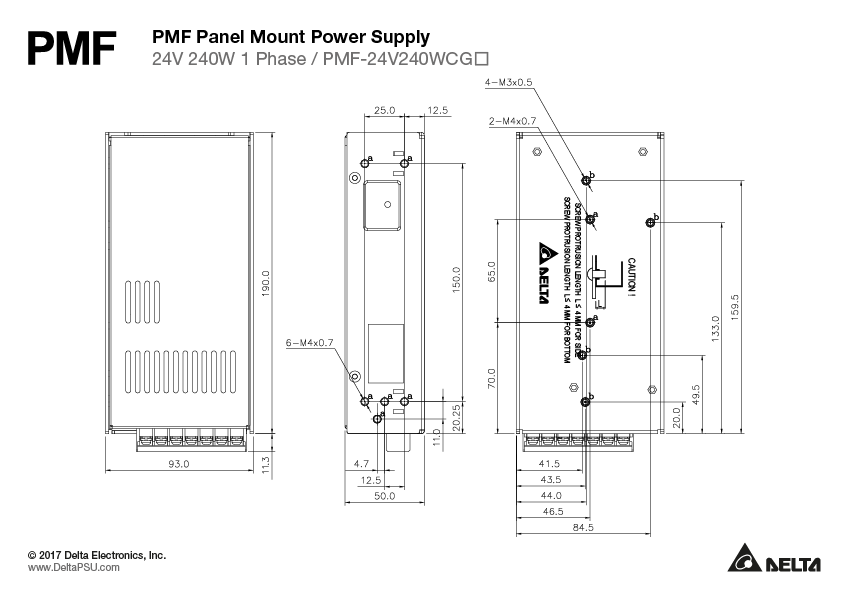

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

BIS

アップロード日 26-Jun-2024

アップロード日 18-Jan-2023

CCC

アップロード日 26-Jun-2024

CE & UKCA

アップロード日 06-Jul-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 11-Nov-2020

アップロード日 15-Dec-2020

GUIソフトウェア

技術仕様

出力電流

10A

出力電圧

24V

出力電圧調整範囲

21.6-26.4Vdc

出力電力

240W

ラインレギュレーション

± 0.5% typ. (@ 115Vac & 230Vac)

ロードレギュレーション

± 0.5% typ. (@ 115Vac & 230Vac)

PARD

< 150mVpp @ 25°C
< 300mVpp @ -10°C

起動時間

1200ms typ. @ 115Vac & 230Vac (100% load)

保持時間

20ms typ. @ 115Vac & 230Vac (100% load)

ダイナミックレスポンス

± 5% (2.4V pk-pk) @ 115Vac & 230Vac (0-100% load)

容量性負荷での起動

8,000μF Max

リモートON/OFFコントロール

CN102
Output ON: 5-12.5 V
Output OFF: 0-0.5 V

立ち上がり時間

50ms typ. @ 115Vac & 230Vac (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

< 3.60A@115Vac
< 1.80A @ 230Vac

100%負荷での効率

87.0% typ. @ 230Vac

突入電流

< 35A @ 115Vac
< 60A @ 230Vac

100%負荷での力率

> 0.99 typ. @ 115Vac
> 0.95 typ. @ 230Vac

漏洩電流

< 0.6mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Forced Cooling
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 AWG 20-12
保護構造 -
端子 -
単位重量 0.66 kg (1.46 lb)	寸法 190 x 93 x 50 mm 7.48” x 3.66” x 1.97”

動作温度

-10°C to +70°C (Cold start at -20°C)

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% / °C
< 100Vac de-rate power by 1.33% / 1V

使用湿度

10-95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions

振動試験 (非作動)

IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction

動作高度

0 to 5,000 Meters (16,400 ft.)

汚染度

過電圧

27.6-32.4V, Latch Mode (AC power is recycled)

過負荷/過電流

105-150%, Hicc-up Mode, Non-Latching (Auto-Recovery)

過温度

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

短絡

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 100Vac, O/P: 100% load, Ta: 35°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart:EN 60950-1, EN 62368-1
UL/cUL recognized:UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB scheme:IEC 60950-1, IEC 62368-1
BIS 13252 (Part 1) (for PMF-24V240WCGB)
CCC GB 4943.1 (for PMF-24V240WCGB)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (EN 60950-1)

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016

エミッション

CISPR 32, EN/BS EN 55032, FCC Title 47: Class B

イミュニティ

EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A and Class D

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
