PMC-24V100W1AA

ユニット型

PMC シリーズ

PMC-24V100W1AA

出力電圧

24V

出力電力

100W

出力電流

4.17A

入力電圧

85-264Vac

寸法 (L x W x H)

158 x 97 x 38 mm

6.22” x 3.82” x 1.50”

単位重量

0.41 kg (0.90 lb)

主な特長・機能

汎用AC入力範囲
すべての入力電圧範囲で出力低下なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
Telcordia SR-332に準拠した高MTBF > 700,000時間
IEC/EN/UL 60950-1、IEC/EN/UL 62368-1に準拠した安全認証を取得済み
その他のオプション：IP20および前面コネクタ

** 生産中止品 **

PMC-24V100W1AA, PMC-24V100W1AL

推奨製品: PMT-24V100W2BA/PMT-24V100W2BAC

アプリケーション

ユニット型

PMC シリーズ

PMC-24V100W1AA

主な特長・機能

汎用AC入力範囲
すべての入力電圧範囲で出力低下なし
完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
Telcordia SR-332に準拠した高MTBF > 700,000時間
IEC/EN/UL 60950-1、IEC/EN/UL 62368-1に準拠した安全認証を取得済み
その他のオプション：IP20および前面コネクタ

** 生産中止品 **

PMC-24V100W1AA, PMC-24V100W1AL

推奨製品: PMT-24V100W2BA/PMT-24V100W2BAC

出力電圧

24V

出力電力

100W

出力電流

4.17A

入力電圧

85-264Vac

寸法

158 x 97 x 38 mm

6.22” x 3.82” x 1.50”

単位重量

0.41 kg (0.90 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 29-Nov-2021

Manual

アップロード日 14-Nov-2020


アップロード日 18-Aug-2025

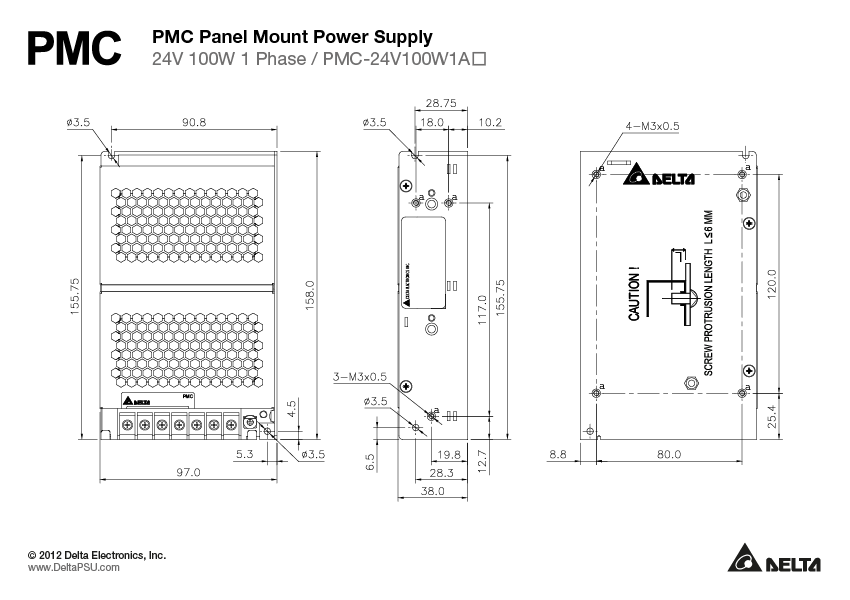

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 16-Nov-2020

CCC

アップロード日 28-Feb-2023

アップロード日 16-Nov-2020

EAC

アップロード日 22-Apr-2020

アップロード日 29-Nov-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

SIQ

アップロード日 16-Nov-2020

TSCA

アップロード日 15-Nov-2023

UKCA

アップロード日 29-Nov-2021

アップロード日 16-Nov-2020

GUIソフトウェア

技術仕様

出力電流

4.17A

出力電圧

24V

出力電圧調整範囲

22-28Vdc

出力電力

100W

ラインレギュレーション

< 0.5% typ. (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 150mVpp

起動時間

< 1000ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac,
> 90ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load (Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 100Hz)

容量性負荷での起動

8,000µF Max

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 2.0A @ 115Vac, < 1.1A @ 230Vac

100%負荷での効率

> 86% @ 115Vac & 230Vac

突入電流

< 50A @ 115Vac, < 100A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2, Class A

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED (DC OK)
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL < 40dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.41 kg (0.90 lb)	寸法 158 x 97 x 38 mm 6.22” x 3.82” x 1.50”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% /°C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 90 min per axis for all X, Y, Z direction

動作高度

3,000 Meters (9,840 ft.)

汚染度

過電圧

< 32V ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

過負荷/過電流

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto recovery)

過温度

< 75°C Surrounding Air Temperature @ 100% load, Non-Latching (Auto-recovery).

短絡

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed).

保護等級

IP20 (PMC-24V100W1AJ)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs, as per per Telcordia SR-332 I/P: 115Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

SIQ Bauart : EN 62368-1
UL/cUL recognized : UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CCC : GB4943.1
CB scheme : IEC 60950-1, IEC 62368-1 KC : KN32, KN35

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

エミッション

Generic Standards: CISPR 32, EN/BS EN 55032, KN 32, FCC Title 47: Class B, GB 9254.1

イミュニティ

Generic Standard: EN/BS EN 55024, KN 35

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A; GB 17625.1

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
