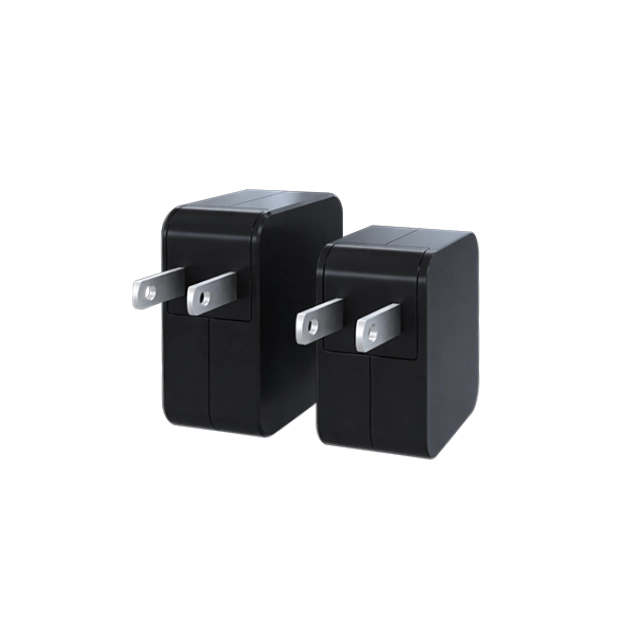

Delta ADP-30NW BA 5V,9V,12V,15V,20V 30W 3A,3A,2.5A,2A,1.5A Adapter ADP Series

Tech Specs

Ausgangsstrom

3A,3A,2.5A,2A,1.5A

Ausgangsspannung

5V,9V,12V,15V,20V

Ausgangsleistung

30W

Ausgleich von Spannungsschwankungen

± 5%

Ausgleich von Laständerung

± 5%

PARD

< 350 mV pk-pk (5V/9V/12V/15V) @ 25°C
< 380 mV pk-pk (20V) @ 25°C

Netzausfall-Überbrückungszeit

> 5 ms @ 100 Vac, 80% load, 20V only

Einschwingzeit

< 40 ms @ 100~240 Vac, 100% load, 5V only

Spitzenleistung

> 17.8V @ 150% Load, 2ms, 100~240 Vac, 20V only
> 17.8V @ 200% Load, 1ms, 100~240 Vac, 20V only

Nominale Eingangsspannung

100-240 Vac

Eingangsspannungsbereich

90-264 Vac

Eingangsfrequenz

50-60 Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

1.0 A max. @ 100 Vac

Einschaltstrom

Fuse I2t < 22% @ Cold Start

Kriechstrom

100 uA max. @ 240 Vac/50 Hz

Durchschnittlicher Wirkungsgrad

5V ≧ 81.84% ; 9V ≧ 87.30% ; 12V ≧ 87.69% ; 15V ≧ 87.69% ; 20V ≧ 87.69% @ 115 Vac & 230 Vac

Leistungsaufnahme im Leerlauf

0.075 W max. @ 115 Vac & 230 Vac, 5V only

Gehäuseausführung PC
Anzeige N/A
Kühlsystem Convection
Eingangsklemme Wall mount
Ausgangsklemme Type-C
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.070 (0.00 lb)	Abmessungen 50 x 50 x 28.5 mm 1.97” x 1.97” x 1.12”

Betriebstemperaturbereich

0°C to +35°C

Lagertemperatur

-30°C to +80°C

Luftfeuchtigkeit Betrieb

5%-90% RH (non-condensing)

Stoßtest (außer Betrieb)

50 G, 11 ms, 1 shock for each direction

Vibration (außer Betrieb)

5-500 Hz, 2.09 Grms, 20 mins, one cycle for each three axis

Einsatzhöhe

5,000 meters (16,400 feet)

Überspannung

<8.5V @ 5V ; <15V @ 9V ; <19V @ 12V ; <22V @ 15V ; <28V @ 20V, Latch mode

Überlast/ Überstrom

3.05~3.9A @ 5V ; 3.05~3.9A @ 9V ; 2.55~3.4A @ 12V ; 2.05~2.9A @ 15V ; 1.55~2.4A @ 20V, Latch mode

Übertemperatur

Latch mode

Kurzschluss

Latch mode

Schutz gegen Schock

Class I

Verschmutzungsgrad

MTBF

> 100,000 hrs. at Input: 115 Vac, Output: 100% load, Ta: 25°C

Max. Lebensdauer

13140hours (100% load, 100Vac & 240Vac) @ 25°C

Gehäusetemperaturerhöhung

< 45°C @ 100Vac & 240Vac, Output: 100% load, Ta: 35°C

Elektrische Sicherheit

IEC/EN 62368-1, 60950
BSMI CNS 13438, 14336-1, 15663
PSE J62368-1, J55032, J3000
UL 62368-1, CSA 62368-1
PSB IEC 62368-1:2014, 60950-1:2005+A1:2009+A2:2013

Galvanische Trennung

I/P to O/P: 3000 Vac

CE/UKCA

Comply with EMC Directive 2014/30/EU, the Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU+ (EU) 2020/659 and

Emission

EN 55032 Criteria Class B

Störfestigkeit

Electrostatic Discharge IEC 61000-4-2
Radio Frequency Electromagnetic Field IEC 61000-4-3
Electrical Fast Transient IEC 61000-4-4
Surge IEC 61000-4-5
Radio Frequency Common Mode IEC 61000-4-6
Power Frequency Magnetic Fields IEC 61000-4-8
Voltage Dips IEC 61000-4-11

Oberwellenstrom Emissionen

IEC 61000-3-2
The power consumption of EUT is less than 75W and no limits apply

Spannungsverlust und Flackern

IEC 61000-3-3
