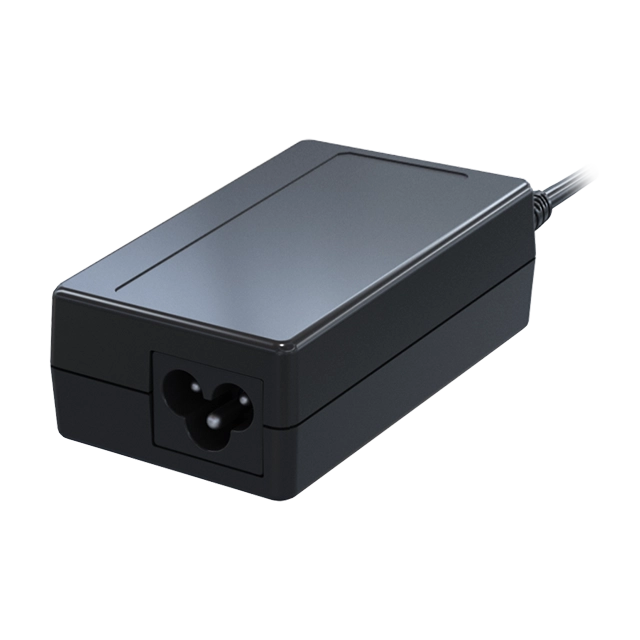

Delta ADP-100XB BD 5V,9V,12V,15V,20V 100W 3A,3A,3A,3A,5A Adapter ADP Series

Tech Specs

Ausgangsstrom

3A,3A,3A,3A,5A

Ausgangsspannung

5V,9V,12V,15V,20V

Ausgangsleistung

100W

Ausgleich von Spannungsschwankungen

± 5%

Ausgleich von Laständerung

± 5%

PARD

< 180 mV pk-pk (5V) @ 25°C
< 210 mV pk-pk (9V) @ 25°C
< 250 mV pk-pk (12V) @ 25°C
< 300 mV pk-pk (15V) @ 25°C
< 350 mV pk-pk (20V) @ 25°C

Netzausfall-Überbrückungszeit

> 5 ms @ 115 Vac, 100% load, 20V only

Einschwingzeit

< 275ms @ 90~264Vac, 100% load

Spitzenleistung

> 13V @ 180% Load, 2ms, 100~240 Vac (15V only)
> 17V @ 180% Load, 2ms, 100~240 Vac (20V only)

Nominale Eingangsspannung

100-240 Vac

Eingangsspannungsbereich

90-264 Vac

Eingangsfrequenz

50-60 Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

2 A max. @ 100 Vac

Einschaltstrom

Fuse I2t < 22% @ Cold Start

Kriechstrom

50 uA max. @ 240 Vac/50 Hz

Durchschnittlicher Wirkungsgrad

5V ≧ 82.39% ; 9V ≧ 87.62% ; 12V ≧ 88.4% 15V ≧ 88.85% ; 20V ≧ 89% @ 115 Vac & 230 Vac

Leistungsaufnahme im Leerlauf

0.15 W @ 115 Vac & 230 Vac

Gehäuseausführung PC
Anzeige N/A
Kühlsystem Convection
Eingangsklemme C6
Ausgangsklemme Type-C, Length: 1500 ±30 mm
Signalklemme -
Geräuschschalldruckpegel (SPL) -
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene -
Leitung -
Schutz -
Anschlussklemmen -
Gewicht 0.26 (0.00 lb)	Abmessungen 108 x 56 x 26.5 mm 4.25” x 2.20” x 1.04”

Betriebstemperaturbereich

0°C to +35°C

Lagertemperatur

-30°C to +80°C

Luftfeuchtigkeit Betrieb

5%-90% RH (non-condensing)

Stoßtest (außer Betrieb)

50 G, 11 ms, 1 shock for each direction

Vibration (außer Betrieb)

5-500 Hz, 2.09 Grms, 20 mins, one cycle for each three axis

Einsatzhöhe

5,000 meters (16,400 feet)

Überspannung

<7.5V @ 5V ; <11.7V @ 9V ; <15.6V @ 12V ; <19.5V @ 15V ; <26V @ 20V, Latch mode

Überlast/ Überstrom

3.3~3.9A @ 5V ; 3.3~3.9A @ 9V ; 3.3~3.9A @ 12V ; 3.3~3.9A @ 15V ; 5.3~6.5A @ 20V, Latch mode

Übertemperatur

Latch mode

Kurzschluss

Latch mode

Schutz gegen Schock

Class I

Verschmutzungsgrad

MTBF

> 100,000 hrs. at Input: 115 Vac, Output: 100% load, Ta: 25°C

Max. Lebensdauer

8760hours (100% load, 115Vac) @ 25°C

Gehäusetemperaturerhöhung

< 50°C @ 100/240Vac, Output: 100% load, Ta: 25°C

Elektrische Sicherheit

IEC/EN 62368-1, 60950
BSMI CNS 13438, 14336-1, 15663
PSE J62368-1, J55032, J3000
UL 62368-1, CSA 62368-1
PSB IEC 62368-1:2014, 60950-1:2005+A1:2009+A2:2013

Comply with EMC Directive 2014/30/EU, the Low Voltage Directive 2014/35/EU, RoHS Directive 2011/65/EU+ (EU) 2020/659 and Commission Regulation (EU) 2019/1782, ErP Directive

Galvanische Trennung

I/P to O/P: 3000 Vac

Emission

EN 55032 Criteria Class B

Störfestigkeit

Electrostatic Discharge IEC 61000-4-2
Radio Frequency Electromagnetic Field IEC 61000-4-3
Electrical Fast Transient IEC 61000-4-4
Surge IEC 61000-4-5
Radio Frequency Common Mode IEC 61000-4-6
Power Frequency Magnetic Fields IEC 61000-4-8
Voltage Dips IEC 61000-4-11

Oberwellenstrom Emissionen

IEC 61000-3-2
The power consumption of EUT is less than 75W and no limits apply

Spannungsverlust und Flackern

IEC 61000-3-3
