PMC-12V050W1AA

ユニット型

PMC シリーズ

PMC-12V050W1AA

出力電圧

12V

出力電力

50W

出力電流

4.17A

入力電圧

85-264Vac

寸法 (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.26 kg (0.57 lb)

主な特長・機能

汎用AC入力範囲85Vac～264Vac、電力定格低減なし
軽量で腐食耐性を備えたフルアルミニウム製ケーシング
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷
IEC/EN/UL 62368-1に対する認証

** 生産中止品 **

PMC-12V050W1AA, PMC-12V050W1AJ

推奨製品: PMT-12V50W2BA

アプリケーション

ユニット型

PMC シリーズ

PMC-12V050W1AA

主な特長・機能

汎用AC入力範囲85Vac～264Vac、電力定格低減なし
軽量で腐食耐性を備えたフルアルミニウム製ケーシング
Telcordia SR-332に準拠した高MTBF > 700,000時間
過電圧 /過電流 /過温度保護 /過負荷
IEC/EN/UL 62368-1に対する認証

** 生産中止品 **

PMC-12V050W1AA, PMC-12V050W1AJ

推奨製品: PMT-12V50W2BA

出力電圧

12V

出力電力

50W

出力電流

4.17A

入力電圧

85-264Vac

寸法

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

単位重量

0.26 kg (0.57 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 23-Aug-2021

Manual

アップロード日 30-Nov-2020


アップロード日 18-Aug-2025

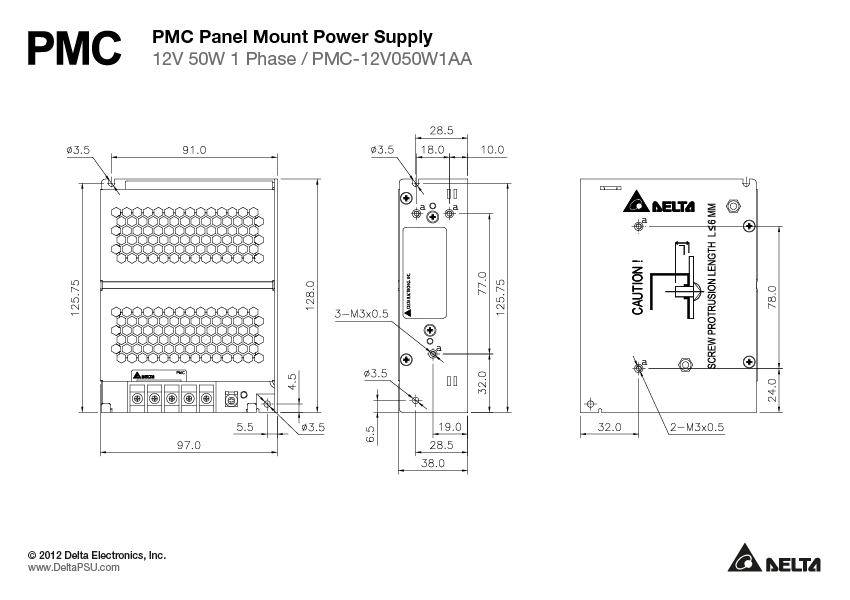

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

BIS

アップロード日 23-Aug-2021

アップロード日 30-Nov-2020

CCC

アップロード日 15-Nov-2022

アップロード日 30-Nov-2020

EAC

アップロード日 22-Apr-2020

アップロード日 23-Aug-2021

REACH

アップロード日 09-May-2024

RoHS

アップロード日 28-May-2024

TSCA

アップロード日 15-Nov-2023

TUV

アップロード日 30-Nov-2020

UKCA

アップロード日 23-Aug-2021

アップロード日 30-Nov-2020

GUIソフトウェア

技術仕様

出力電流

4.17A

出力電圧

12V

出力電圧調整範囲

11-14Vdc

出力電力

50W

ラインレギュレーション

< 0.5% typ. (@ 85-264Vac input, 100% load)

ロードレギュレーション

< 1% typ. (@ 85-264Vac input, 0 to 100% load)

PARD

< 100mVpp

起動時間

< 2500ms @ nominal input (100% load)

保持時間

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

ダイナミックレスポンス

± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

容量性負荷での起動

8,000µF Max

立ち上がり時間

< 30ms @ nominal input (100% load)

入力電圧表記

100-240Vac

入力電圧範囲

85-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

定格DC入力電圧

125-250Vdc

DC入力電圧範囲

125-375Vdc

入力電流

< 1.1A @ 115Vac,
< 0.7A @ 230Vac

100%負荷での効率

> 84% @ 115Vac,
> 85% @ 230Vac

突入電流

< 30A @ 115Vac,
< 65A @ 230Vac

100%負荷での力率

Conform to EN61000-3-2

漏洩電流

< 1mA @ 240Vac

ケースシャーシ/カバー Aluminium
インディケータ Green LED DC OK
冷却方式 Convection
入力端子 -
出力端子 -
信号端子 -
SPL <40dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.26 kg (0.57 lb)	寸法 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

動作温度

-10°C to +70°C

保管温度

-25°C to +85°C

パワーディレーティング

> 50°C de-rate power by 2.5% /°C

使用湿度

5 to 95% RH (Non-Condensing)

衝撃試験 (非作動)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

振動試験 (非作動)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

動作高度

0 to 3,000 Meters (9,840 ft)

汚染度

過電圧カテゴリ

過電圧

16V +10%/-5%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery)

過負荷/過電流

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery)

過温度

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery)

短絡

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed)

衝撃に対する保護

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

キャパシタ予想寿命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電気安全規格

TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC60950-1, IEC-62368-1
CCC: GB/T9254, GB17625.1 and GB4943.1
仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

ガルバニック絶縁

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac

安全特別低電圧

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IEC 60950-1

K 60950-1

エミッション

Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B, GB9254

イミュニティ

Generic Standards: EN/BS EN 55024

高調波電流エミッション

IEC/EN/BS EN 61000-3-2, Class A

電圧変動とフリッカー

IEC/EN/BS EN 61000-3-3
