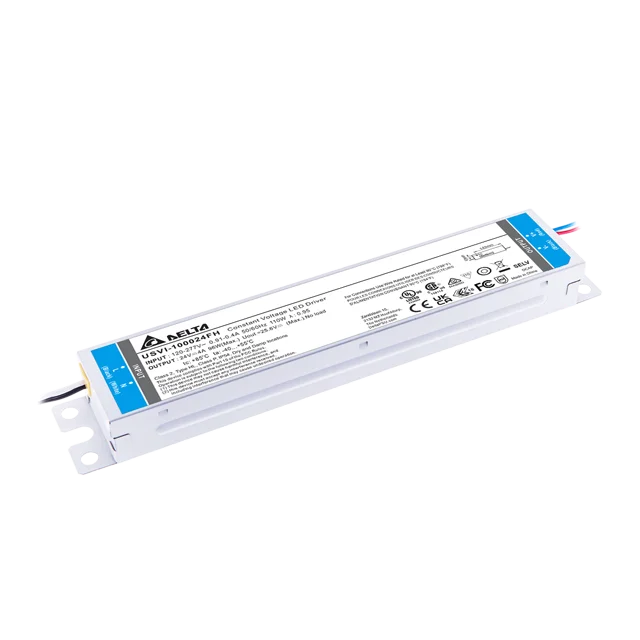

USVI-100024FH

LEDドライバ

USVI S24 シリーズ

USVI-100024FH

出力電圧

24V

出力電力

96W

出力電流

4A

入力電圧

108-305Vac

寸法 (L x W x H)

241.3 x 43.1 x 30.0 mm

9.50” x 1.70” x 1.18”

単位重量

0.60 kg (1.32 lb)

主な特長・機能
  • 定電圧設計
  • 汎用AC入力電圧 120～277Vac
  • マルチチャネル出力と独立した操作
  • クラス2出力
  • 幅広い動作温度範囲-40°C〜 +55°C
  • 看板アプリケーション用の乾燥・湿気エリア定格
アプリケーション


USVI-100024FH
USVI-100024FH

LEDドライバ

USVI S24 シリーズ

USVI-100024FH

主な特長・機能
  • 定電圧設計
  • 汎用AC入力電圧 120～277Vac
  • マルチチャネル出力と独立した操作
  • クラス2出力
  • 幅広い動作温度範囲-40°C〜 +55°C
  • 看板アプリケーション用の乾燥・湿気エリア定格
出力電圧

24V

出力電力

96W

出力電流

4A

入力電圧

108-305Vac

寸法

241.3 x 43.1 x 30.0 mm

9.50” x 1.70” x 1.18”

単位重量

0.60 kg (1.32 lb)

アプリケーション

ダウンロード

ダウンロード

Datasheet

アップロード日 28-Mar-2026


アップロード日 02-Apr-2025

Mechanical Drawing

アップロード日 08-Aug-2022

.STP

アップロード日 08-Aug-2022

CB

アップロード日 08-Aug-2022

CE & UKCA

アップロード日 08-Aug-2022

CSA

アップロード日 08-Aug-2022

ENEC

アップロード日 08-Aug-2022

RCM

アップロード日 08-Dec-2022

RoHS

アップロード日 08-Aug-2022

UL

アップロード日 08-Aug-2022

技術仕様

技術仕様

出力電流
4A
出力電圧
24V
出力電圧範囲
出力電圧調整範囲
-
出力電力
96W
出力電流調整範囲
0.1-4A
最大出力電圧
25.2Vdc
バッファリングタイム
-
ラインレギュレーション
± 1%
ロードレギュレーション
± 3%
PARD
-
起動時間
< 1s
保持時間
-
ダイナミックレスポンス
-
容量性負荷での起動
-
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
96 W
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
< 50ms
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
120-277Vac
入力電圧範囲
108-305Vac
最大入力電圧
-
定格入力周波数
50-60 Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
0.95 A
入力電力(スタンバイモード)
-
100%負荷での効率
90.0% typ. @ 277Vac
突入電流
70A / 200uS
充電時間
-
100%負荷での力率
> 0.95
漏洩電流
< 0.75mA @ 277Vac
電流
-
全高調波歪
< 20% @ max. load
消費電力
-
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
Metal sheet
インディケータ
-
冷却方式
Convection
入力端子
-
出力端子
-
信号端子
-
SPL
24dBA (30cm distance)
入力/出力端子
-
信号
-
取り付けレール
-
電線
-
保護構造
-
端子
-
単位重量
0.60 kg (1.32 lb)
寸法
241.3 x 43.1 x 30.0 mm
9.50” x 1.70” x 1.18”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
-40°C to +55°C
保管温度
-40°C to +85°C
パワーディレーティング
-
使用湿度
10 to 90% RH (Non-Condensing)
衝撃試験 (非作動)
-
振動試験 (非作動)
-
保管湿度
5 to 95% RH (Non-Condensing)
動作高度
-
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
Auto-Recovery when the fault is removed
過負荷/過電流
Auto-Recovery when the fault is removed
過温度
Auto-Recovery when the fault is removed
短絡
Auto-Recovery when the fault is removed
逆極性保護
-
保護等級
-
衝撃に対する保護
-
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
50,000 hrs. at lifetime case temperature
キャパシタ予想寿命
500,000 hrs. @ 40°C ambient temperature (as per Telcordia SR-332, survival rate more than 90%)
安全証明書
-
電気安全規格
cULus: UL 8750, Class P, type “HL”. Class 2 Output
CSA: CAN/CSA C22.2 No.250.13
CB scheme: IEC 61347-1, IEC 61347-2-13, SELV Output
CE
IEC 61347-1, IEC 61347-2-13, SELV Output
医療安全規格
-
ガルバニック絶縁
-
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
Compliance to 47 CFR FCC Part 15, Subpart B, Class A and Compliance to EN 55015
イミュニティ
Compliance to EN 61547
高調波電流エミッション
IEC 61000-3-2 Class C (230Vac @ 100% load)
電圧変動とフリッカー
-
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
ANSI C62.41 Category A1 with a 2.5kV/100kA ring wave and compliance IEC 61000-4-5
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
