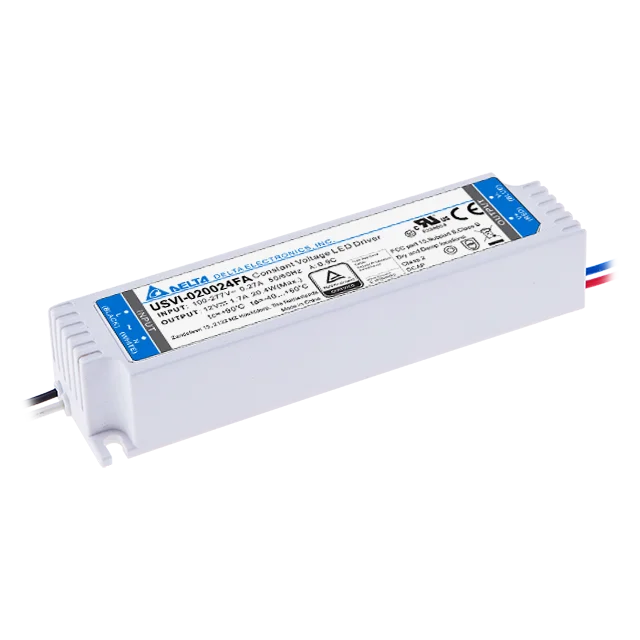

USVI-020024FA

LEDドライバ

USVI S24 シリーズ

USVI-020024FA

出力電圧

24V

出力電力

20W

出力電流

0.85A

入力電圧

108-305Vac

寸法 (L x W x H)

132.5 x 34.0 x 25.4 mm

5.22” x 1.34” x 1.00”

単位重量

0.18 kg (0.40 lb)

主な特長・機能
  • 定電圧設計
  • 汎用AC入力電圧120～277Vac
  • クラス2出力
  • 効率性 最大80%
  • 幅広い動作温度範囲-40°C〜 +60°C
  • 乾燥・湿気エリア定格
  • 高さは1インチと非常に低く、看板や冷蔵庫の用途に最適
アプリケーション


USVI-020024FA
USVI-020024FA

LEDドライバ

USVI S24 シリーズ

USVI-020024FA

主な特長・機能
  • 定電圧設計
  • 汎用AC入力電圧120～277Vac
  • クラス2出力
  • 効率性 最大80%
  • 幅広い動作温度範囲-40°C〜 +60°C
  • 乾燥・湿気エリア定格
  • 高さは1インチと非常に低く、看板や冷蔵庫の用途に最適
出力電圧

24V

出力電力

20W

出力電流

0.85A

入力電圧

108-305Vac

寸法

132.5 x 34.0 x 25.4 mm

5.22” x 1.34” x 1.00”

単位重量

0.18 kg (0.40 lb)

アプリケーション

ダウンロード

ダウンロード

Datasheet

アップロード日 28-Mar-2026


アップロード日 31-Mar-2025

Mechanical Drawing

アップロード日 22-Apr-2020

.STP

アップロード日 10-Feb-2021

CB

アップロード日 25-Apr-2020

RoHS

アップロード日 25-Apr-2020

UL

アップロード日 22-Apr-2020

技術仕様

技術仕様

出力電流
0.85A
出力電圧
24V
出力電圧範囲
22.8-25.2Vdc
出力電圧調整範囲
-
出力電力
20W
出力電流調整範囲
最大出力電圧
バッファリングタイム
-
ラインレギュレーション
± 1%
ロードレギュレーション
± 3%
PARD
-
起動時間
< 1s
保持時間
-
ダイナミックレスポンス
-
容量性負荷での起動
-
リモートON/OFFコントロール
-
保護装置
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
残留リップル
-
最大電力
-
リップルノイズ
-
CCモードでのLEDシステム電圧範囲
-
立ち上がり時間
< 50ms
パワーブーストの持続時間
-
パワーブーストの回復時間
-
ピークパワー
-
入力電圧表記
120-277Vac
入力電圧範囲
108-305Vac
最大入力電圧
-
定格入力周波数
50/60 Hz
入力周波数範囲
47-63Hz
定格DC入力電圧
DC入力電圧範囲
-
入力電流
0.27A
入力電力(スタンバイモード)
-
100%負荷での効率
80.0% typ @ 277Vac
突入電流
-
充電時間
-
100%負荷での力率
> 0.9
漏洩電流
< 0.75mA@ 277Vac
電流
-
全高調波歪
< 20% @ max. load
消費電力
-
Efficiency @ 10% load
-
入力電圧位相
-
ケースシャーシ/カバー
-
インディケータ
-
冷却方式
Convection
入力端子
-
出力端子
-
信号端子
-
SPL
24dBA (30cm distance)
入力/出力端子
-
信号
-
取り付けレール
-
電線
-
保護構造
-
端子
-
単位重量
0.18 kg (0.40 lb)
寸法
132.5 x 34.0 x 25.4 mm
5.22” x 1.34” x 1.00”
振動試験 (動作中)
-
衝撃試験 (動作中)
-
動作温度
-40°C to + 60°C
保管温度
-40°C to +85°C
パワーディレーティング
-
使用湿度
10 to 90% RH (Non-Condensing)
衝撃試験 (非作動)
-
振動試験 (非作動)
-
保管湿度
5 to 95% RH (Non-Condensing)
動作高度
-
汚染度
-
バンプテスト(動作中)
-
過電圧カテゴリ
-
Corrosion
-
衝撃
-
振動
-
電源音声ノイズ
-
過電圧
Auto-Recovery when the fault is removed
過負荷/過電流
Auto-Recovery when the fault is removed
過温度
Auto-Recovery when the fault is removed
短絡
Auto-Recovery when the fault is removed
逆極性保護
-
保護等級
-
衝撃に対する保護
-
入力極性保護機能
-
バッテリー極性保護機能
-
バッテリー異常電圧保護機能
-
過放電保護機能
-
過負荷
-
過電流
-
内部ヒューズ
-
入力低電圧時の保護
-
MTBF
500,000 hrs.@ta: +40ยฐC (as per Telcordia SR-332 , total failure rate less than 10% )
キャパシタ予想寿命
50,000 hrs.@ lifetime case temperature
安全証明書
-
電気安全規格
UL 8750, Class P, type “HL”. Output meet class 2 of UL1310
IEC 61347-1, IEC 61347-2-13
SELV Output
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
医療安全規格
-
ガルバニック絶縁
-
産業用制御装置
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
安全特別低電圧
-
Maritime
-
材料と部品
-
絶縁抵抗
-
PE抵抗
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
エミッション
Compliance to EN 55015 Class B
イミュニティ
Compliance to EN 61547
高調波電流エミッション
IEC 61000-3-2 Class C (230Vac @ 100% load)
電圧変動とフリッカー
-
ESDイミュニティ
-
放射イミュニティ
-
EFT
-
サージ
-
伝導イミュニティ
-
磁界
-
電圧ディップ
-
Component Power Supply for General Use
-
定格バッテリー電圧
-
バッテリー電圧範囲
-
バッテリー容量
-
バッテリー充電モード
-
End of Charge Voltage
-
バッテリーヒューズ
-
バッテリーの放電電圧範囲
-
バッテリーの充電電流
-
低消費電流
-
放電量
-
推奨する充電電圧
-
