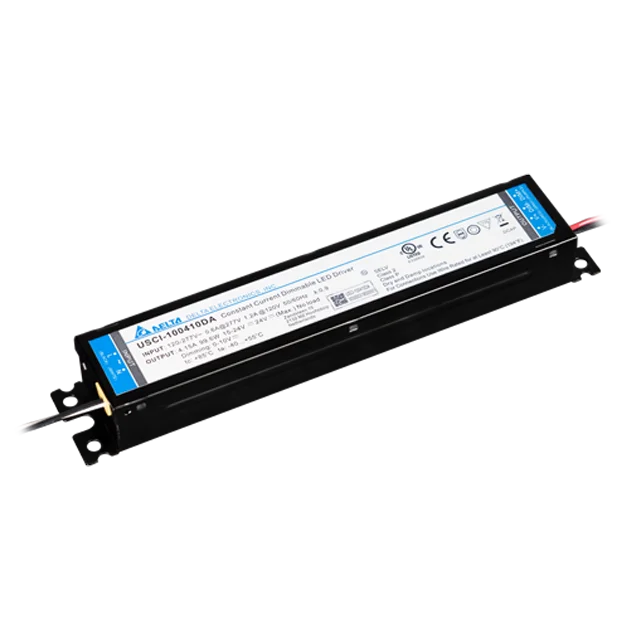

Delta USCI-100410DA 15-24V 100W 4.15A LEDドライバ USCI LINEAR Series

USCI-100410DA

出力電圧

15-24V

出力電力

100W

出力電流

4.15A

入力電圧

108-305Vac

寸法 (L x W x H)

241.3 x 43.1 x 30 mm

9.50” x 1.70” x 1.18”

単位重量

0.68 kg (1.50 lb)

主な特長・機能

定電流設計
汎用AC入力電圧 120～277Vac
クラス2およびSELV出力
オフィスまたはハイベイアプリケーション向け高出力電流
0～10Vの最小調光10% / 抵抗調光法
乾燥・湿気エリア定格

アプリケーション

技術仕様

出力電流

4.15A

出力電圧

15-24V

出力電圧範囲

15-24Vdc

出力電力

100W

最大出力電圧

30Vdc

ラインレギュレーション

± 5%

ロードレギュレーション

± 5%

起動時間

<1000ms @ 120-277Vac

立ち上がり時間

< 50ms @ 120-277Vac

入力電圧表記

120-277Vac

入力電圧範囲

108-305Vac

定格入力周波数

50/60 Hz

入力周波数範囲

47-63Hz

入力電流

1.20A @ 120-277Vac

入力電力(スタンバイモード)

< 2W @120Vac

100%負荷での効率

120Vac @85.0% typ.
277Vac @86.0% typ.

突入電流

200A/250us, Meet NEMA 410

100%負荷での力率

> 0.95 @ 120-277Vac full load

漏洩電流

< 0.75mA @ 277Vac

ケースシャーシ/カバー Metal sheet
インディケータ -
冷却方式 Convection
入力端子 Line: Black, Neutral: White, Wires Length 300mm
出力端子 Positive: Red, Negative: Black, Dim+: Violet, Dim-:Gray, Wires Length 300mm
信号端子 -
SPL < 24dBA
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.68 kg (1.50 lb)	寸法 241.3 x 43.1 x 30 mm 9.50” x 1.70” x 1.18”

動作温度

-40°C to +55°C

保管温度

-40°C to +85°C

使用湿度

10 to 85% RH (Non-Condensing)

保管湿度

5 to 95% RH (Non-Condensing)

過電圧

Max. 30V, Auto-Recovery when the fault is removed

過温度

Auto-Recovery when the fault is removed

短絡

Auto-Recovery when the fault is removed

MTBF

850,000 hrs. as per Telcordia SR-332 (ta: +40°C)

キャパシタ予想寿命

50,000 hrs. at lifetime case temperature

電気安全規格

UL : UL 8750, Class P, type “HL”. Output meet class 2 of UL1310
SELV : SELV output

エミッション

Compliance to 47 CFR FCC Part 15, Subpart B, Class B, Compliance to EN 55015 Class B

イミュニティ

Compliance to EN 61547

高調波電流エミッション

IEC 61000-3-2 Class C (230Vac @ 100% load)

ESDイミュニティ

IEC 61000-4-2

EFT

I E C 61000-4-4

サージ

IEC 61000-4-5

磁界

IEC 61000-4-8

電圧ディップ

IEC 61000-4-11
