MDS-060AAS15 B

ACアダプタ

MDS Adapter シリーズ

MDS-060AAS15 B

出力電圧

15V

出力電力

60W

出力電流

入力電圧

90-275Vac

寸法 (L x W x H)

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

単位重量

0.36 kg (0.79 lb)

主な特長・機能

DOEレベルVI
IEC 60601-1第3.1版、IEC 62368-1に準拠した安全認証
IEC 60601-1-2 第4版に準拠要件
低接触電流（通常 <0.1mA、信号障害時 0.3mA）
過電圧 /過電流 /過温度保護 /過負荷
MTBF（平均故障間隔）100万時間
2 x MOPP （患者保護手段）
3年保証

** 製造中止（EOL）製品 **
代替製品: MEA-065A15C A-A

アプリケーション

ACアダプタ

MDS Adapter シリーズ

MDS-060AAS15 B

主な特長・機能

DOEレベルVI
IEC 60601-1第3.1版、IEC 62368-1に準拠した安全認証
IEC 60601-1-2 第4版に準拠要件
低接触電流（通常 <0.1mA、信号障害時 0.3mA）
過電圧 /過電流 /過温度保護 /過負荷
MTBF（平均故障間隔）100万時間
2 x MOPP （患者保護手段）
3年保証

** 製造中止（EOL）製品 **
代替製品: MEA-065A15C A-A

出力電圧

15V

出力電力

60W

出力電流

入力電圧

90-275Vac

寸法

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

単位重量

0.36 kg (0.79 lb)

アプリケーション

ダウンロード

Datasheet

アップロード日 09-Aug-2022

Manual

アップロード日 22-Nov-2023


アップロード日 10-Feb-2026

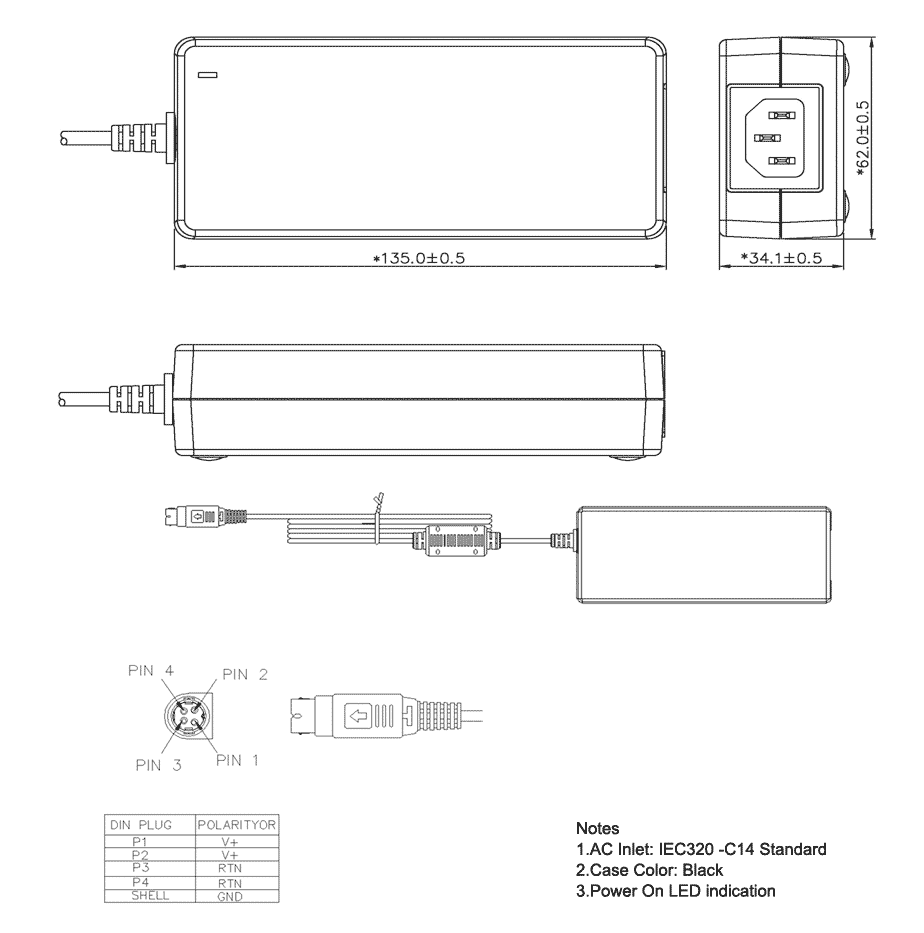

Mechanical Drawing

アップロード日 22-Apr-2020

.DXF

アップロード日 22-Apr-2020

.STP

アップロード日 22-Apr-2020

認証

アップロード日 19-Jan-2023

CCC

アップロード日 21-Feb-2024

CE & UKCA

アップロード日 21-Jun-2021

REACH

アップロード日 02-Mar-2026

RoHS

アップロード日 02-Mar-2026

TSCA

アップロード日 15-Nov-2023

アップロード日 15-Sep-2020

GUIソフトウェア

技術仕様

出力電流

出力電圧

15V

出力電力

60W

ラインレギュレーション

± 0.5%

ロードレギュレーション

± 4.5%

起動時間

3000ms @ 115Vac

保持時間

10ms @ 115Vac

ダイナミックレスポンス

± 5% @ 50-100% load

リップルノイズ

61mV pk-pk @ Full load

入力電圧表記

100-250Vac

入力電圧範囲

90-275Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

1.5A @ 115Vac,
0.75A @ 230Vac

100%負荷での効率

88.2% (typ.)

突入電流

50A @ 115Vac,
100A @ 230Vac (typ.)

漏洩電流

0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC

ケースシャーシ/カバー PC
インディケータ LED
冷却方式 -
入力端子 C14 socket
出力端子 4 pin Din
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.36 kg (0.79 lb)	寸法 135 x 62 x 34.1 mm 5.31” x 2.44” x 1.34”

動作温度

0°C to +40°C

保管温度

-40°C to +85°C

使用湿度

10-95% RH (Non-Condensing)

衝撃試験 (非作動)

50G, 11ms, 3 shocks for each direction

振動試験 (非作動)

5-500Hz, 2.09Grms, 20 minute for each three axis

動作高度

3,000 meters (9,840 feet)

過電圧

150%, Latch Mode

過負荷/過電流

180% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)

過温度

Hiccup Mode, (Non-Latching, Auto-Recovery)

短絡

Hiccup Mode, (Non-Latching, Auto-Recovery)

保護等級

IP40

衝撃に対する保護

Class I

MTBF

1 million Hrs based on Telecordia SR-332

電気安全規格

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003

In conformance with EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015

医療安全規格

IEC60601-1 3rd and 3.1rd edition CB report
IEC60601-1 edition 3.1rd (2012), EN60601-1 (2006) + A11 + A1 + A12, CAN/CSA-C22.2 NO. 60601-1:14, ANSI/AAMI ES60601-1:2005/(R)2012

ガルバニック絶縁

Input to Output: 4000Vac
Input to Ground: 1500Vac
Output to Ground: 500Vac

UKCA

Medical Devices Regulations 2002(UK MDR 2002)

エミッション

EN/BS EN 55011, EN/BS EN 55032, Compliance to FCC Title 47: Class B

高調波電流エミッション

IEC61000-3-2, Meet Class A limit

電圧変動とフリッカー

IEC61000-3-3
