PJB-24V100W

Open Frame

PJB Serie

PJB-24V100W

Ausgangsspannung

24V

Ausgangsleistung

103W

Ausgangsstrom

4.3A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

155 x 62 x 33.5 mm (Open Frame)
185 x 72 x 45 mm (Enclosed)
6.10" x 2.44" x 1.29" (Open Frame)
7.28" x 2.83" x 1.77" (Enclosed)

Gewicht

0.26 kg (Open Frame)
0.42 kg (Enclosed) (0.57 lb)

Highlights & technische Merkmale
  • Universeller Wechselstromeingang (85VAC - 264VAC)
  • Power Boost 200% für 10 Sekunden
  • Niedriger Einschaltstrom/ niedriger Kriechstrom
  • Hoher Wirkungsgrad und PF-Faktor um Energie zu sparen
  • Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
  • Fernbedienung ON/ OFF (Optional für 100W)
  • Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
  • Langlebige Kondensatoren


** NRND **

ModellEmpfohlenes Modell
PJB-24V100WBNAPJ-24V100WDRA
PJB-24V100WBRAPJ-24V100WDRA
PJB-24V100WCNAPJ-24V100WERA
PJB-24V100WCRAPJ-24V100WERA
PJB-24V100WLNAPJ-24V100WERA
PJB-24V100WLRAPJ-24V100WERA

Modell Description
PJB-24V100WBNA Open Frame
PJB-24V100WBRA Open Frame, remote ON/OFF
PJB-24V100WLNA L Frame
PJB-24V100WLRA L Frame, remote ON/OFF
PJB-24V100WCNA Enclosed
PJB-24V100WCRA Enclosed, remote ON/OFF
Anwendungen


PJB-24V100W
PJB-24V100W

Open Frame

PJB Serie

PJB-24V100W

Highlights & technische Merkmale
  • Universeller Wechselstromeingang (85VAC - 264VAC)
  • Power Boost 200% für 10 Sekunden
  • Niedriger Einschaltstrom/ niedriger Kriechstrom
  • Hoher Wirkungsgrad und PF-Faktor um Energie zu sparen
  • Konforme Beschichtung der Leiterplatten als Schutz vor Staub und chemischen Schadstoffen
  • Fernbedienung ON/ OFF (Optional für 100W)
  • Vielseitige Konfigurations-Optionen: Open Frame, L-Rahmen, eigenes Gehäuse
  • Langlebige Kondensatoren


** NRND **

ModellEmpfohlenes Modell
PJB-24V100WBNAPJ-24V100WDRA
PJB-24V100WBRAPJ-24V100WDRA
PJB-24V100WCNAPJ-24V100WERA
PJB-24V100WCRAPJ-24V100WERA
PJB-24V100WLNAPJ-24V100WERA
PJB-24V100WLRAPJ-24V100WERA

Ausgangsspannung

24V

Ausgangsleistung

103W

Ausgangsstrom

4.3A

Eingangsspannungsbereich

85-264Vac

Abmessungen

155 x 62 x 33.5 mm (Open Frame)
185 x 72 x 45 mm (Enclosed)
6.10" x 2.44" x 1.29" (Open Frame)
7.28" x 2.83" x 1.77" (Enclosed)

Gewicht

0.26 kg (Open Frame)
0.42 kg (Enclosed) (0.57 lb)

Anwendungen
Modell Description
PJB-24V100WBNA Open Frame
PJB-24V100WBRA Open Frame, remote ON/OFF
PJB-24V100WLNA L Frame
PJB-24V100WLRA L Frame, remote ON/OFF
PJB-24V100WCNA Enclosed
PJB-24V100WCRA Enclosed, remote ON/OFF

Download

Download

Datasheet

Uploaded on 10-May-2022

Manual

Uploaded on 22-Apr-2020


Uploaded on 29-Dec-2025

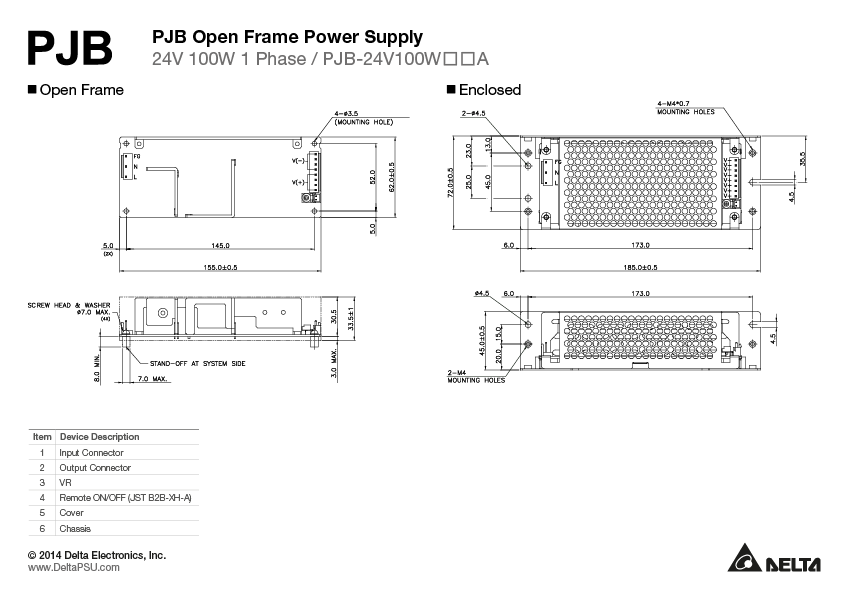

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Jan-2023

CE & UKCA

Uploaded on 06-Jul-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 28-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 03-Dec-2020

UL

Uploaded on 11-Jan-2021

Tech Specs

Tech Specs

Ausgangsstrom
4.3A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
21.6-26.4Vdc
Ausgangsleistung
103W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 96mV
Ausgleich von Laständerung
< 150mV
PARD
-
Einschaltzeit
500ms typ. @ 100Vac (100% load)
Netzausfall-Überbrückungszeit
20ms typ. @ 100Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 0-50% load and 50-100% load (Slew Rate: 0.1 A/µS)
Anlauf mit kapazitiver Last
8,000 µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
< 150 mVpp @ 0°C to 50°C,
< 180 mVpp @ -10°C to 0°C
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.30 A max. @ 100 Vac,
0.65 A max. @ 200 Vac
Standby-Leistung
-
Effizienz bei 100 %
86.5% typ. @ 100Vac,
89.0% typ. @ 200Vac
Einschaltstrom
15A typ. @ 100Vac,
30A typ. @ 200Vac
Ladezeit
-
Leistungsfaktor bei 100%
0.98 typ. @ 100Vac,
0.97 typ. @ 200Vac
Kriechstrom
0.2mA @ 100Vac,
0.4mA @ 230Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
SGCC
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
JST B3P5-VH (LF)(SN)
Ausgangsklemme
JST B8P5-VH (LF)(SN)
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 25 dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
AWG 22-18
Schutz
-
Anschlussklemmen
-
Gewicht
0.26 kg (Open Frame)
0.42 kg (Enclosed) (0.57 lb)
Abmessungen
155 x 62 x 33.5 mm (Open Frame)
185 x 72 x 45 mm (Enclosed)
6.10" x 2.44" x 1.29" (Open Frame)
7.28" x 2.83" x 1.77" (Enclosed)
Vibration (Betrieb)
IEC 60068-2-6, Sine Wave: 10Hz to 55Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-25°C to +75°C
Leistungsbegrenzung
Refer to datasheet
Luftfeuchtigkeit Betrieb
5 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 5,000 Meters (16,400 ft)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
II
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
27.6-33.6V, Latch Mode
Überlast/ Überstrom
> 220% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)
Übertemperatur
Latch Mode
Kurzschluss
Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 200,000 hrs. as per JEITA RCR-9102B
Max. Lebensdauer
10 years (115Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EC
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output 3.0KVac
Input to Ground 2.0KVac
Output to Ground 0.5KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
SELV
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
(CE & RE)
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
Störfestigkeit
EN/BS EN 55024
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
