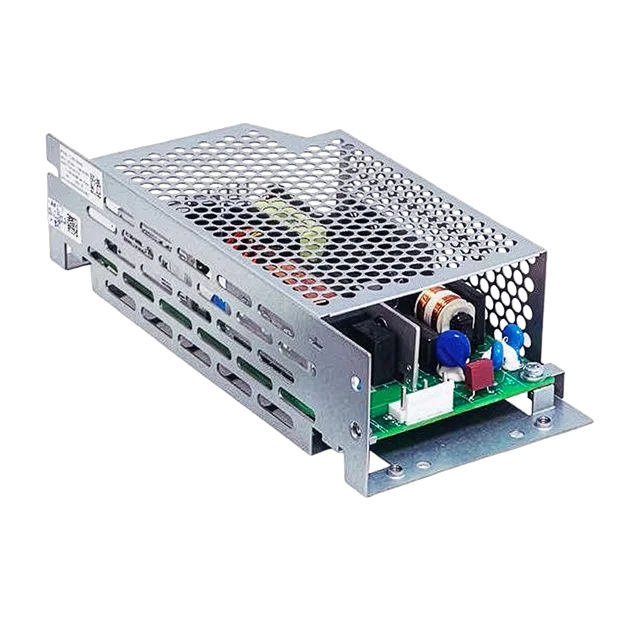

PJ-24V150WERA

Open Frame

PJ Serie

PJ-24V150WERA

Ausgangsspannung

24V

Ausgangsleistung

151.2W

Ausgangsstrom

6.3A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

188 x 85 x 47 mm

7.40” x 3.35” x 1.85”

Gewicht

0.46 kg (1.01 lb)

Highlights & technische Merkmale
  • 200% Power Boost
  • Comply with JAPAN DEN-AN
  • Built-in Remote ON/OFF
  • Low profile design
  • Low Inrush Current / Low Leakage Current
  • High efficiency and power factor to conserve energy
  • Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class A
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Versatile configuration options: Open Frame & Enclosed
Anwendungen


PJ-24V150WERA
PJ-24V150WERA

Open Frame

PJ Serie

PJ-24V150WERA

Highlights & technische Merkmale
  • 200% Power Boost
  • Comply with JAPAN DEN-AN
  • Built-in Remote ON/OFF
  • Low profile design
  • Low Inrush Current / Low Leakage Current
  • High efficiency and power factor to conserve energy
  • Conforms to harmonic current IEC/EN/BS EN 61000-3-2, Class A
  • Conformal coating on PCBA to protect against chemical and dust pollutants
  • Versatile configuration options: Open Frame & Enclosed
Ausgangsspannung

24V

Ausgangsleistung

151.2W

Ausgangsstrom

6.3A

Eingangsspannungsbereich

85-264Vac

Abmessungen

188 x 85 x 47 mm

7.40” x 3.35” x 1.85”

Gewicht

0.46 kg (1.01 lb)

Anwendungen

Download

Download

Datasheet

Uploaded on 23-Jan-2026


Uploaded on 02-Apr-2026

Mechanical Drawing

Uploaded on 01-Apr-2026

.DXF

Uploaded on 26-Dec-2025

.STP

Uploaded on 26-Dec-2025

CE

Uploaded on 26-Dec-2025

CE & UKCA

Uploaded on 26-Dec-2025

TUV

Uploaded on 26-Dec-2025

UKCA

Uploaded on 26-Dec-2025

UL

Uploaded on 26-Dec-2025

Tech Specs

Tech Specs

Ausgangsstrom
6.3A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
21.6-26.4 Vdc
Ausgangsleistung
151.2W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
+/- 0.5%
Ausgleich von Laständerung
+/- 0.5%
PARD
-
Einschaltzeit
500ms typ. @ 100Vac
Netzausfall-Überbrückungszeit
30 ms typ. @ 100 Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 10% @ 115 & 230 Vac input, 10-100% load
(Slew Rate: 2.5 A/μS, 50% duty cycle @ 5 Hz & 10 KHz)
Anlauf mit kapazitiver Last
8,000µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
120-373 Vdc
Eingangsstrom
1.90A typ. @ 100Vac,
1.0A typ. @ 200Vac
Standby-Leistung
-
Effizienz bei 100 %
89% typ. @ 100Vac,
92% typ. @ 200Vac
Einschaltstrom
15A typ. @ 100Vac,
30A typ. @ 200Vac
Ladezeit
-
Leistungsfaktor bei 100%
0.98 typ. @ 100Vac, 0.95 typ. @ 200Vac
Kriechstrom
0.2mA @ 100Vac,
0.4mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Durchschnittlicher Wirkungsgrad
-
Leistungsaufnahme im Leerlauf
-
Gehäuseausführung
SGCC
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
JST B3P5-VH (LF)(SN)
Ausgangsklemme
V–: JST B7P-VH (LF)(SN), V+: JST B6P-VH (LF)(SN)
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
AWG 22-18
Schutz
-
Anschlussklemmen
-
Gewicht
0.46 kg (1.01 lb)
Abmessungen
188 x 85 x 47 mm
7.40” x 3.35” x 1.85”
Vibration (Betrieb)
IEC 60068-2-6, Sine Wave:10 Hz to 500 Hz @ 2G; 10 min period,
60 min per axis for all X, Y, Z direction
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-40°C to +70°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
Refer to Engineering Data Fig.1.1~Fig.1.5 on Page7~9
Luftfeuchtigkeit Betrieb
5 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC 60068-2-27, Half Sine Wave 50G,11 ms, 3 shocks X, Y, and Z direction
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
28.0-36.0 V, Latch Mode
Überlast/ Überstrom
> 201% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)
Übertemperatur
Latch Mode
Kurzschluss
Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
Verschmutzungsgrad
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
Max. Lebensdauer
10 years (115Vac, 50% load @ 40°C)
Gehäusetemperaturerhöhung
-
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 62368-1
UL/cUL Recognized: UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 62368-1 Design to meet DENAN at 100 Vac
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 1.25 KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
CE/UKCA
-
Emission
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B
Störfestigkeit
EN/BS EN 55035
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A & Class D
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
