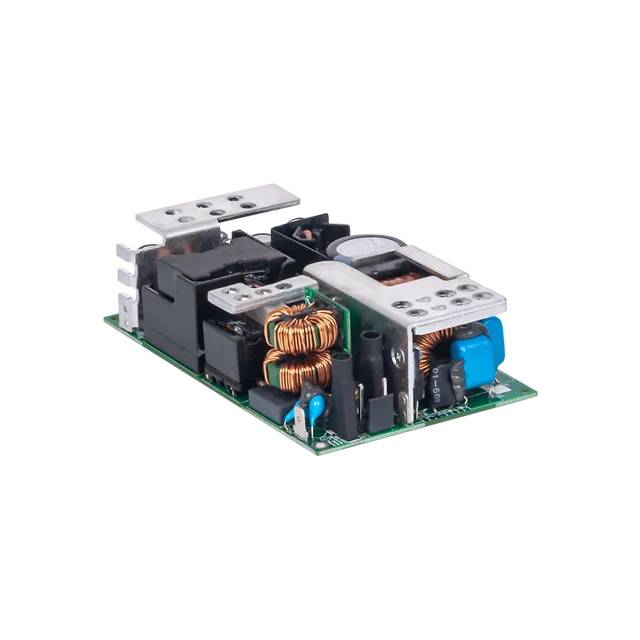

MDS-250APB12 AA

Open Frame

MDS Open Frame Serie

MDS-250APB12 AA

Ausgangsspannung

12V

Ausgangsleistung

250W

Ausgangsstrom

20.84A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

127.3 x 76.5 x 36.1 mm

5.01” x 3.01” x 1.42”

Gewicht

0.35 kg (0.77 lb)

Highlights & technische Merkmale
  • Sicherheitszulassung nach IEC 60601-1 & IEC 60950-1
  • Konform zu IEC 60601-1-2 4. Ausgabe
  • Bis 150W Konvektion
  • Bis 500T Std MTBF
  • Geeignet für BF-Medizingeräte
  • 2 × MOPP-Isolation
Modell Description
MDS-250APB12 AB Without Remote On/Off
Anwendungen


MDS-250APB12 AA
MDS-250APB12 AA

Open Frame

MDS Open Frame Serie

MDS-250APB12 AA

Highlights & technische Merkmale
  • Sicherheitszulassung nach IEC 60601-1 & IEC 60950-1
  • Konform zu IEC 60601-1-2 4. Ausgabe
  • Bis 150W Konvektion
  • Bis 500T Std MTBF
  • Geeignet für BF-Medizingeräte
  • 2 × MOPP-Isolation
Ausgangsspannung

12V

Ausgangsleistung

250W

Ausgangsstrom

20.84A

Eingangsspannungsbereich

90-264Vac

Abmessungen

127.3 x 76.5 x 36.1 mm

5.01” x 3.01” x 1.42”

Gewicht

0.35 kg (0.77 lb)

Anwendungen
Modell Description
MDS-250APB12 AB Without Remote On/Off

Download

Download

Datasheet

Uploaded on 04-Dec-2023


Uploaded on 10-Feb-2026

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

Enclosed Cover Kit

Uploaded on 22-Apr-2020

BSMI

Uploaded on 05-May-2021

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 08-Jan-2024

CE & UKCA

Uploaded on 03-Sep-2021

REACH

Uploaded on 02-Mar-2026

RoHS

Uploaded on 02-Mar-2026

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 22-Apr-2020

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

Ausgangsstrom
20.84A
Ausgangsspannung
12V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
250W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
±0.5%
Ausgleich von Laständerung
±1%
PARD
1% pk-pk Vrated@ Full load
Einschaltzeit
2000ms @ 115Vac
Netzausfall-Überbrückungszeit
10ms @ 100Vac and 115Vac, with 250W load
20ms @ 100Vac and 115Vac, with 130W load
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ with 50-100% load change
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
100ms (max)
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
3.5A
Standby-Leistung
-
Effizienz bei 100 %
89.45% @ 115Vac/60Hz
90.50% @ 230Vac/50Hz
Einschaltstrom
40A @ 230Vac, cold start
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
0.1mA @ NC, 0.3mA @ SFC
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
NA
Anzeige
-
Kühlsystem
-
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.35 kg (0.77 lb)
Abmessungen
127.3 x 76.5 x 36.1 mm
5.01” x 3.01” x 1.42”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
power linearly de-rate from 50°C to 50% rated up to 70°C
Luftfeuchtigkeit Betrieb
5-95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 3 shocks for each direction
Vibration (außer Betrieb)
-
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
125% of rated voltage, Latch Mode
Überlast/ Überstrom
Main output 160% of rated current
Standby 1.06A max
Hiccup Mode(Non-Latching, Auto-Recovery)
Übertemperatur
Latch Mode
Kurzschluss
Hiccup Mode, (Non-Latching, Auto-Recovery)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
500 Khrs based on Telecordia SR-332
Max. Lebensdauer
26,280 hrs
Safety Certificate
-
Elektrische Sicherheit
IEC 60950-1, IEC 62368-1 CB report
TUV 60950-1
UL 60950-1+CAN/CSA 60950-1
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1L 2013 + A12: 2014 & EN 60601-1-2: 2015
Medizinische Unbedenklichkeit
IEC60601-1 CB report
IEC60601-1, EN60601-1, CAN/CSA-C22.2 NO. 60601-1, ANSI/AAMI ES60601-1
Galvanische Trennung
Input to/Output (2XMOPP): 4000 Vac
Input to/Ground (1XMOPP): 1500 Vac
Output to/Ground (1XMOPP): 1500 Vac (Type BF application rated)
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016,
Medical Devices Regulations 2002 (UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1 CB report
TUV 60950-1
UL 60950-1+CAN/CSA 60950-1
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
SIL3
-
Emission
EN/BS EN 55011, EN/BS EN 55032,FCC Title 47:Class B
Störfestigkeit
-
Oberwellenstrom Emissionen
IEC61000-3-2 Class D limit
Spannungsverlust und Flackern
IEC61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
