Delta DRL-48V240W3EN 48V 240W 5A DIN Rail DIN Eco Series

Download

Datasheet

Uploaded on 18-Feb-2026

Manual

Uploaded on 18-Feb-2026


Uploaded on 26-Feb-2026

Mechanical Drawing

Uploaded on 18-Feb-2026

.DXF

Uploaded on 18-Feb-2026

.STP

Uploaded on 18-Feb-2026

Zertifikate

BSMI

Uploaded on 25-Jan-2026

CCC

Uploaded on 25-Jan-2026

EAC

Uploaded on 25-Jan-2026

REACH

Uploaded on 28-Jan-2026

RoHS

Uploaded on 28-Jan-2026

UKCA

Uploaded on 25-Jan-2026

GUI Software

Tech Specs

Ausgangsstrom

Ausgangsspannung

48V

Einstellbare Ausgangsspannung

48-55 Vdc

Ausgangsleistung

240W

Ausgleich von Spannungsschwankungen

± 0.5%

Ausgleich von Laständerung

± 1%

PARD

< 120 mVpp typ. @ 0°C to +70°C
< 300 mVpp typ. @ -30°C to 0°C

Einschaltzeit

1500 ms typ. @ nominal input (100% load)

Netzausfall-Überbrückungszeit

25 ms typ. @ 3 x 400 Vac (100% load)

Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)

± 10% @ 3 x 340-575 Vac input, 10-100% load (Slew Rate: 2.5 A/μS, 50% duty cycle@ 5 Hz & 10 kHz)

Anlauf mit kapazitiver Last

8,000 µF Max

Einschwingzeit

50 ms typ. @ nominal input (100% load)

Nominale Eingangsspannung

3 x 380-500 Vac

Eingangsspannungsbereich

3 x 340-575 Vac (3-Phase) or 2 x 340-575 Vac (2-Phase)

Eingangsfrequenz

50-60 Hz

Eingangsfrequenz

47-63Hz

Eingangsstrom

< 0.85 A @ 3 x 400 Vac,
< 0.75 A @ 3 x 500 Vac

Effizienz bei 100 %

89.0% typ. @ 3 x 400 Vac & 3 x 500 Vac

Einschaltstrom

50 A typ. @ 3 x 400 Vac & 3 x 500 Vac

Leistungsfaktor bei 100%

> 0.4 @ 3 x 400 Vac & 3 x 500 Vac

Kriechstrom

< 1 mA @ 3 x 400 Vac & 3 x 500 Vac

Gehäuseausführung Aluminium
Anzeige Green LED DC OK
Kühlsystem Convection
Eingangsklemme 4 Pins (Rated 600 V / 30 A)
Ausgangsklemme 4 Pins (Rated 600 V / 30 A)
Signalklemme -
Geräuschschalldruckpegel (SPL) < 25 dBA
Eingangs-/Ausgangsklemme -
Signal -
Montageschiene Standard TS35 DIN Rail in accordance with EN 60715
Leitung Input: AWG 18-10 Output: AWG 16-10
Schutz -
Anschlussklemmen -
Gewicht 0.70 kg (1.54 lb)	Abmessungen 123.6 x 56 x 116.8 mm 4.87” x 2.20” x 4.60”

Vibration (Betrieb)

IEC 60068-2-6, Sine Wave: 10 Hz to 500 Hz @ 19.6 m/s² (2 G peak); 10 min per cycle, 60 min for X, Y, Z direction.

Betriebstemperaturbereich

-40°C to +70°C

Lagertemperatur

-40°C to +85°C

Leistungsbegrenzung

> 50°C de-rate power by 2.5 % / °C

Luftfeuchtigkeit Betrieb

5 to 95% RH (Non-Condensing)

Stoßtest (außer Betrieb)

IEC 60068-2-27, Half Sine Wave: 50 G for duration of 11 ms; 3 times per direction, 9 times in total

Vibration (außer Betrieb)

IEC 60068-2-6, Random: 5 Hz to 500 Hz (2.09 G); 20 min per axis for all X, Y, Z direction

Einsatzhöhe

0 to 5,000 Meters (16,400 ft.)

Verschmutzungsgrad

Überspannungskategorie

II (Compliance to EN 62477-1 OVC III with 2,000 meters altitude)

Überspannung

< 68 V, SELV Output, Auto-recovery Mode

Überlast/ Überstrom

105 – 180% of rated load current, Auto-recovery (150% Power Boost for 500 ms)

Übertemperatur

Non-Latching (Auto-recovery)

Kurzschluss

Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)

Schutzklasse

IP20

Schutz gegen Schock

Class I with Primary Earth connection

MTBF

Telcordia SR-332: > 700,000 hrs.
I/P: 3 x 400 Vac & 3 x 500 Vac, O/P: 100% load, Ta: 25°C

Max. Lebensdauer

10 Years
I/P: 3 x 400 Vac & 3 x 500 Vac, O/P: 50% load, Ta: 40°C

Elektrische Sicherheit

TUV Bauart: IEC/EN 62368-1
UL/cUL: UL 62368-1, CSA C22.2; UL 61010-1/-2-201, CAN/CSA-C22.2 No. 61010-1-12
CB scheme: IEC/EN/BS EN 62368-1, AS/NZS 62368-1; IEC/EN 61010-1/-2-201
CCC: GB4943.1
BIS: IS 13252-1 (Part 1)
BSMI: CNS15598-1
EAC: TP TC 004/2011
KC: KC 62368-1 (upon request)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanische Trennung

Input to Output: 4.0 kVac
Input to Ground: 2.5 kVac
Output to Ground: 0.5 kVac

Sicherheit Eingang Niederspannung

SELV (IEC/EN 61010-1/2-201, IEC/EN 62368-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

(CE & RE)
Generic Standards: CISPR 32, EN/BS EN 55032, AS/NZS CISPR 32 ,Class B; KS C 9832; CNS15936; EN/EN BS 61000-6-4, EN/BS EN 61204-3; Compliance to FCC Title 47

Störfestigkeit

Generic Standards: EN/BS EN 55035; KS C 9835; EN/BS EN 61000-6-2 ; EN/BS EN 61204-3

Oberwellenstrom Emissionen

IEC/EN/EN BS 61000-3-2, Class A

Spannungsverlust und Flackern

IEC/EN/EN BS 61000-3-3, dmax ≤ 4%

(/3) Item(s) selected

DRL-48V240W3EN

DIN Rail

DIN Eco Serie

DRL-48V240W3EN

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (H x W x D)

Gewicht

Highlights & technische Merkmale

Anwendungen

DRL-48V240W3EN

DRL-48V240W3EN

DIN Rail

DIN Eco Serie

DRL-48V240W3EN

Highlights & technische Merkmale

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen

Gewicht

Anwendungen

Download

Download

Tech Specs

Tech Specs

Looking for support for this product?

Melden Sie sich jetzt für unseren Newsletter an

Related Products

DRL-48V480W3ENA

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (H x W x D)

123.6 x 60 x 142.6 mm

4.87” x 2.36” x 5.61”

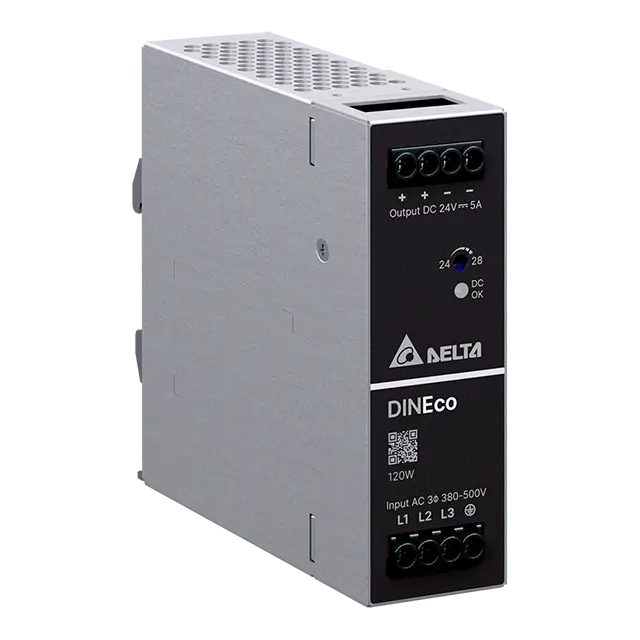

DRL-24V120W3EN

Ausgangsspannung

Ausgangsleistung

Ausgangsstrom

Eingangsspannungsbereich

Abmessungen (H x W x D)

123.6 x 40 x 116.8 mm

4.87” x 1.57” x 4.60”

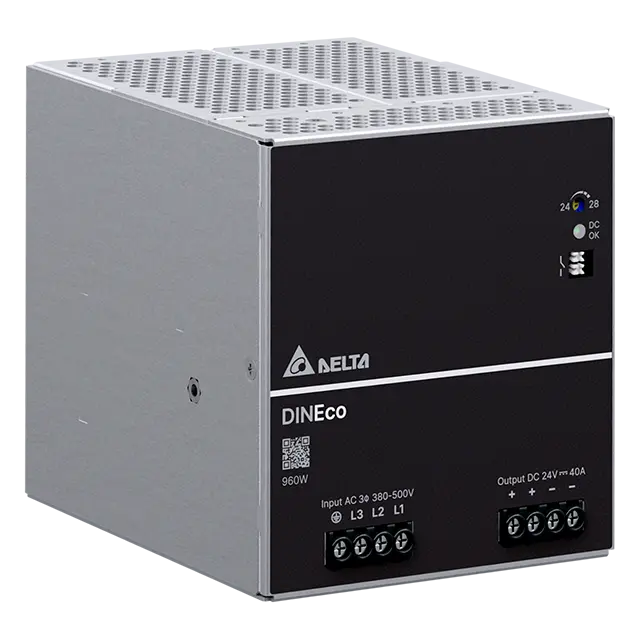

DRL-24V960W3EN
