MDS-060AAS24 B

Adaptör

MDS Adapter Seri

MDS-060AAS24 B

Çıkış Voltajı

24V

Çıkış Gücü

60W

Çıkış Akımı

2.5A

Giriş Voltajı Aralığı

90-275Vac

Boyutlar (L x W x H)

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

Ünite Ağırlığı

0.36 kg (0.79 lb)

Öne Çıkanlar ve Özellikler

Verimlilik Seviyesi DOE 6 uyumlu
IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
Aşırı Voltaj, Aşırı Sıcaklık, Kısa Devre Korumaları, Aşırı Yük Korumaları
1 Milyon Saat MTBF
2 x MOPP yalıtım
3 yıl garanti

** Üretimi Sona Ermiş Ürün **
Yerine gelen: MEA-065A24C A-A, MEA-065A24C 6-A

Uygulamalar

Adaptör

MDS Adapter Seri

MDS-060AAS24 B

Öne Çıkanlar ve Özellikler

Verimlilik Seviyesi DOE 6 uyumlu
IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
Aşırı Voltaj, Aşırı Sıcaklık, Kısa Devre Korumaları, Aşırı Yük Korumaları
1 Milyon Saat MTBF
2 x MOPP yalıtım
3 yıl garanti

** Üretimi Sona Ermiş Ürün **
Yerine gelen: MEA-065A24C A-A, MEA-065A24C 6-A

Çıkış Voltajı

24V

Çıkış Gücü

60W

Çıkış Akımı

2.5A

Giriş Voltajı Aralığı

90-275Vac

Boyutlar

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

Ünite Ağırlığı

0.36 kg (0.79 lb)

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 01-Apr-2023

Manual

Yüklenme zamanı: 22-Nov-2023


Yüklenme zamanı: 10-Feb-2026

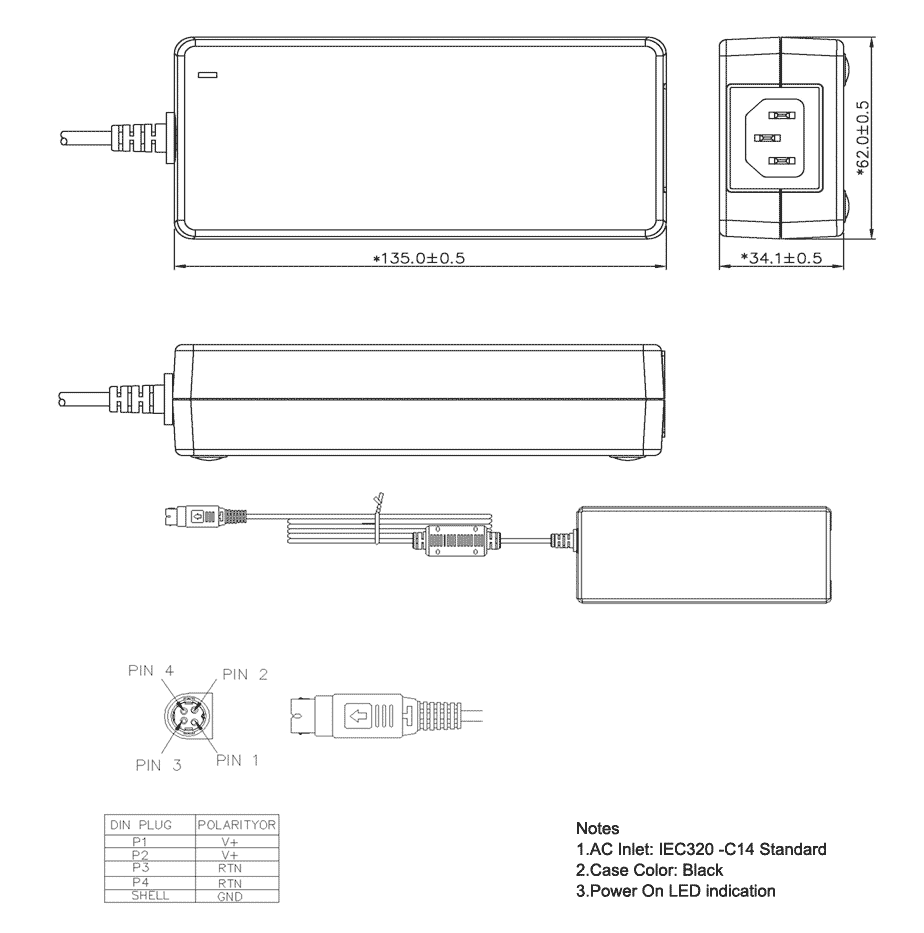

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 19-Jan-2023

CCC

Yüklenme zamanı: 21-Feb-2024

CE & UKCA

Yüklenme zamanı: 21-Jun-2021

PSE

Yüklenme zamanı: 01-Apr-2023

REACH

Yüklenme zamanı: 02-Mar-2026

RoHS

Yüklenme zamanı: 02-Mar-2026

TSCA

Yüklenme zamanı: 15-Nov-2023

Yüklenme zamanı: 15-Sep-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

2.5A

Output Voltage

24V

Output Power

60W

Line Regulation

± 0.5%

Load Regulation

± 4.5%

Start-up Time

3000ms @ 115Vac

Hold-up Time

10ms @ 115Vac

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 50-100% load

Ripple & Noise

43mV pk-pk @ Full load

Nominal Input Voltage

100-250Vac

Input Voltage Range

90-275Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

1.5A @ 115Vac,
0.75A @ 230Vac

Efficiency at 100% load

88.3% (typ.)

Inrush Current

50A @ 115Vac,
100A @ 230Vac (typ.)

Leakage Current

0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC

Case Chassis / Cover PC
Indicator LED
Cooling System -
Input Terminal C14 socket
Output Terminal 4 pin Din
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.36 kg (0.79 lb)	Boyutlar 135 x 62 x 34.1 mm 5.31” x 2.44” x 1.34”

Operating Temperature

0°C to +40°C

Storage Temperature

-40°C to +85°C

Operating Humidity

10-95% RH (Non-Condensing)

Shock Test (Non-Operating)

50G, 11ms, 3 shocks for each direction

Vibration (Non-Operating)

5-500Hz, 2.09Grms, 20 minute for each three axis

Operating Altitude

3,000 meters (9,840 feet)

Overvoltage

150%, Latch Mode

Overload / Overcurrent

180% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)

Over Temperature

Hiccup Mode, (Non-Latching, Auto-Recovery)

Short Circuit

Hiccup Mode, (Non-Latching, Auto-Recovery)

Degree of Protection

IP40

Protection Against Shock

Class I

MTBF

1 million Hrs based on Telecordia SR-332

Electrical Safety

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003, PSE J60950-1(H29)+J3000(H25)+J55032(H29)

In conformance with EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015

Medical Safety

IEC60601-1 3rd and 3.1rd edition CB report
IEC60601-1 edition 3.1rd (2012), EN60601-1 (2006) + A11 + A1 + A12, CAN/CSA-C22.2 NO. 60601-1:14, ANSI/AAMI ES60601-1:2005/(R)2012

Galvanic Isolation

Input to Output: 4000Vac
Input to Ground: 1500Vac
Output to Ground: 500Vac

UKCA

Medical Devices Regulations 2002(UK MDR 2002)

Emission

EN/BS EN 55011, EN/BS EN 55032, Compliance to FCC Title 47: Class B

Harmonic Current Emissions

IEC61000-3-2, Meet Class A limit

Voltage Fluctuation and Flicker

IEC61000-3-3
