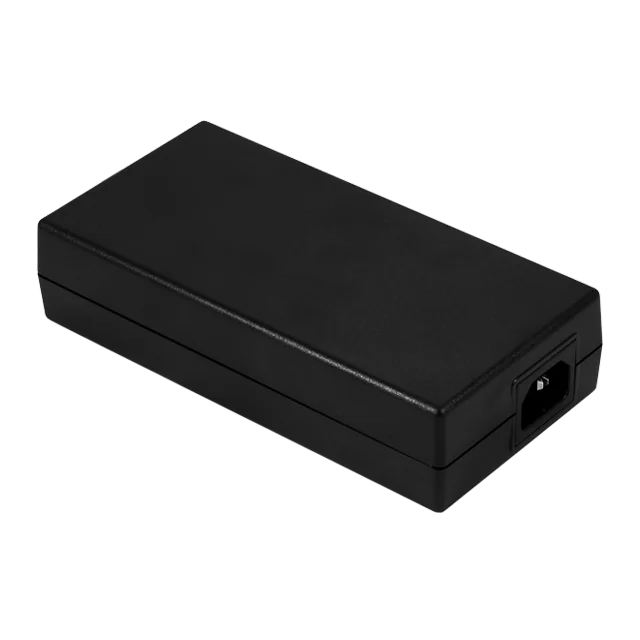

MDS-150AAS24 F/B

ACアダプタ

MDS Adapter シリーズ

MDS-150AAS24 F/B

出力電圧

24V

出力電力

150W

出力電流

6.25A

入力電圧

90-264Vac

寸法 (L x W x H)

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

単位重量

1.10 kg (2.43 lb)

主な特長・機能

DOEレベルVIおよびErP ロット7に適合
IEC 60601-1、IEC 62368-1に準拠した安全認証
IEC 60601-1-2 第4版に準拠要件
低接触電流（通常 <0.1mA、信号障害時 0.3mA）
過電圧 /過電流 /過温度保護 /過負荷
MTBF（平均故障間隔）100万時間
2 x MOPP絶縁

** NRND **
推奨製品: MEA-160A24C GAA

オプション

モデル	説明
MDS-150AAS24 BA	Class II with functional Earth, 4 Pin DIN
MDS-150AAS24 BE	Class II with functional Earth, tuning fork
MDS-150AAS24 FA	Class I, 4 Pin DIN

アプリケーション

ACアダプタ

MDS Adapter シリーズ

MDS-150AAS24 F/B

主な特長・機能

DOEレベルVIおよびErP ロット7に適合
IEC 60601-1、IEC 62368-1に準拠した安全認証
IEC 60601-1-2 第4版に準拠要件
低接触電流（通常 <0.1mA、信号障害時 0.3mA）
過電圧 /過電流 /過温度保護 /過負荷
MTBF（平均故障間隔）100万時間
2 x MOPP絶縁

** NRND **
推奨製品: MEA-160A24C GAA

出力電圧

24V

出力電力

150W

出力電流

6.25A

入力電圧

90-264Vac

寸法

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

単位重量

1.10 kg (2.43 lb)

アプリケーション

オプション

モデル	説明
MDS-150AAS24 BA	Class II with functional Earth, 4 Pin DIN
MDS-150AAS24 BE	Class II with functional Earth, tuning fork
MDS-150AAS24 FA	Class I, 4 Pin DIN

ダウンロード

Datasheet

アップロード日 28-Apr-2025

Manual

アップロード日 22-Nov-2023


アップロード日 10-Feb-2026

Mechanical Drawing

アップロード日 22-Apr-2020

認証

アップロード日 18-Oct-2023

CCC

アップロード日 28-Dec-2023

CE & UKCA

アップロード日 22-Jun-2021

FCC

アップロード日 13-Dec-2021

PSE

アップロード日 01-Apr-2023

REACH

アップロード日 02-Mar-2026

RoHS

アップロード日 02-Mar-2026

TSCA

アップロード日 15-Nov-2023

アップロード日 22-Apr-2020

GUIソフトウェア

技術仕様

出力電流

6.25A

出力電圧

24V

出力電力

150W

ラインレギュレーション

± 0.5%

ロードレギュレーション

± 5%

起動時間

3000ms @ 115Vac

保持時間

20ms @ 115Vac

ダイナミックレスポンス

± 5% @ 50-100% load

リップルノイズ

240mV pk-pk @ Full load

入力電圧表記

100-240Vac

入力電圧範囲

90-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

4A @ 115Vac,
2A @ 230Vac

100%負荷での効率

90.7% (typ.)

突入電流

50A @ 115Vac,
100A @ 230Vac (typ.)

漏洩電流

0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC

ケースシャーシ/カバー PC
インディケータ -
冷却方式 -
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 1.10 kg (2.43 lb)	寸法 170 x 85 x 40 mm 6.69” x 3.35” x 1.57”

動作温度

0°C to +40°C

保管温度

-40°C to +85°C

パワーディレーティング

10-90% RH (Non-Condensing)

使用湿度

10-90% RH (Non-Condensing)

衝撃試験 (非作動)

50G, 11ms, 3 shocks for each direction

振動試験 (非作動)

5-500Hz, 2.09Grms, 20minutes for each three axis

動作高度

3,000 meters (9842.52 feet)

過電圧

150%, Latch Mode

過負荷/過電流

130% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)

過温度

Hiccup Mode, (Non-Latching, Auto-Recovery)

短絡

Hiccup Mode, (Non-Latching, Auto-Recovery)

保護等級

IP40

衝撃に対する保護

Class II with functional earth

MTBF

1 Million Hours based on Telecordia SR-332

電気安全規格

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003

In conformance with EN 60601-1 & EN 60601-1-2

医療安全規格

IEC 60601-1 CB report
EN 60601-1 (2006) + A11 + A1 + A12, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES 60601-1:2005/(R)2012

ガルバニック絶縁

Input to Output: 4000 Vac

UKCA

Medical Devices Regulations 2002(UK MDR 2002)

ITE Safety

IEC 60950-1, IEC 62368-1, GB 4943.1, GB/T 9254.1, GB 17625.1

エミッション

EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B

高調波電流エミッション

IEC61000-3-2 Meet Class A & D limit

電圧変動とフリッカー

IEC61000-3-3
