MDS-005AAS05 A

ACアダプタ

MDS Adapter シリーズ

MDS-005AAS05 A

出力電圧

出力電力

出力電流

入力電圧

90-264Vac

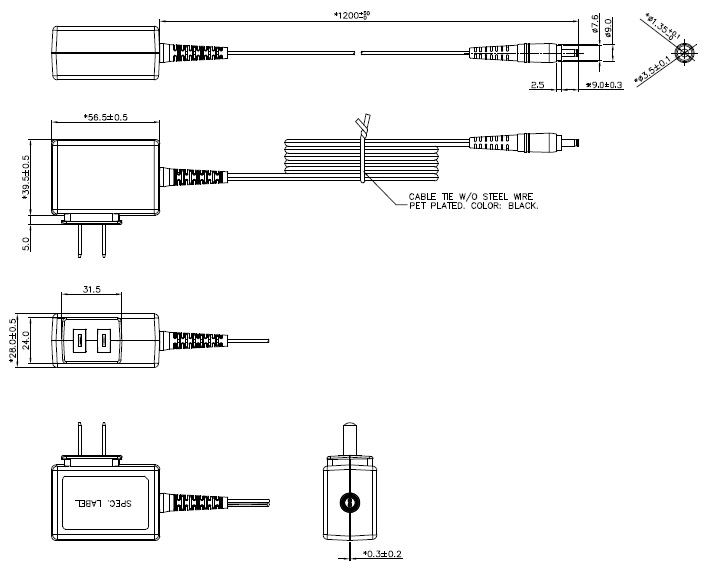

寸法 (L x W x H)

56.5 x 39.5 x 28 mm

2.22” x 1.56” x 1.10”

単位重量

0.10 kg (0.22 lb)

主な特長・機能

IEC 60601-1、IEC 62368-1に準拠した安全認証
効率レベルVIをに適合
クラスB EMIおよび第4版の耐性に準拠
IP22侵入に対する保護評価
MTBF（平均故障間隔）100万時間
ITおよび医療安全認証

オプション

モデル	説明
MDS-005AAS05 AV	China Type with Barrel Type connector
MDS-005AAS05 AU	China Type with Micro USB connector

アプリケーション

ACアダプタ

MDS Adapter シリーズ

MDS-005AAS05 A

主な特長・機能

IEC 60601-1、IEC 62368-1に準拠した安全認証
効率レベルVIをに適合
クラスB EMIおよび第4版の耐性に準拠
IP22侵入に対する保護評価
MTBF（平均故障間隔）100万時間
ITおよび医療安全認証

出力電圧

出力電力

出力電流

入力電圧

90-264Vac

寸法

56.5 x 39.5 x 28 mm

2.22” x 1.56” x 1.10”

単位重量

0.10 kg (0.22 lb)

アプリケーション

オプション

モデル	説明
MDS-005AAS05 AV	China Type with Barrel Type connector
MDS-005AAS05 AU	China Type with Micro USB connector

ダウンロード

Datasheet

アップロード日 01-Dec-2023

Manual

アップロード日 22-Nov-2023


アップロード日 10-Feb-2026

Mechanical Drawing

アップロード日 22-Apr-2020

認証

アップロード日 18-Oct-2023

CCC

アップロード日 22-Apr-2020

REACH

アップロード日 02-Mar-2026

RoHS

アップロード日 02-Mar-2026

TSCA

アップロード日 15-Nov-2023

GUIソフトウェア

技術仕様

出力電流

出力電圧

出力電力

ラインレギュレーション

±5% (max.)

ロードレギュレーション

±10% (max.)

起動時間

3000ms @ 115Vac (max.)

保持時間

5ms @ 115Vac (min.)

ダイナミックレスポンス

±10% @ 50-100% load (Overshoot & Undershoot O/P Voltage)

入力電圧表記

100-240Vac

入力電圧範囲

90-264Vac

定格入力周波数

50-60Hz

入力周波数範囲

47-63Hz

入力電流

0.2A @ 115Vac ; 0.1A @ 230Vac

100%負荷での効率

71% (typ.)

ケースシャーシ/カバー PC / PC
インディケータ -
冷却方式 -
入力端子 -
出力端子 -
信号端子 -
SPL -
入力/出力端子 -
信号 -
取り付けレール -
電線 -
保護構造 -
端子 -
単位重量 0.10 kg (0.22 lb)	寸法 56.5 x 39.5 x 28 mm 2.22” x 1.56” x 1.10”

振動試験 (動作中)

5-500Hz, 2.09Grms, 20 minute for each three axis

動作温度

0°C to +40°C

保管温度

-40°C to +85°C

使用湿度

5-95% RH (Non-Condensing)

衝撃試験 (非作動)

50G, 11ms, 3 shocks for each direction

過電圧

150% of rated output voltage (Non-latch Mode)

過負荷/過電流

130% of rated load current (Non-Latching, Auto-Recovery)

過温度

Hiccup Mode, (Non-Latching, Auto-Recovery)

短絡

Hiccup Mode, (Non-Latching, Auto-Recovery)

保護等級

IP22

衝撃に対する保護

Class II

MTBF

1 Million Hours based on Telecordia SR-332

電気安全規格

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003

MDD Directive 93/42/EEC

医療安全規格

IEC 60601-1 CB reports
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES60601-1

ガルバニック絶縁

Input to Output: 4000 Vac

ITE Safety

IEC 60950-1, IEC 62368-1, GB 4943.1, GB 9254, GB 17625.1

エミッション

EN55011, EN55022, FCC Title 47: Class B

高調波電流エミッション

IEC61000-3-2: Meet Class A limit

電圧変動とフリッカー

IEC61000-3-3
