PMC-12V050W1AA

Panel Mount

PMC Serie

PMC-12V050W1AA

Ausgangsspannung

12V

Ausgangsleistung

50W

Ausgangsstrom

4.17A

Eingangsspannungsbereich

85-264Vac

Abmessungen (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.26 kg (0.57 lb)

Highlights & technische Merkmale
  • Universeller Wechselstrom-Eingangsspannungsbereich von 85 bis 264 VAC ohne Leistungsverringerung
  • Leichtes, korrosionsbeständiges Aluminium-Gehäuse
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Überspannungs-/ Überstrom-/ Übertemperaturschutz
  • Zertifiziert nach IEC/EN/UL 62368-1


** Obsolet **

PMC-12V050W1AA, PMC-12V050W1AJ

Empfohlenes Modell: PMT-12V50W2BA

Anwendungen


PMC-12V050W1AA
PMC-12V050W1AA

Panel Mount

PMC Serie

PMC-12V050W1AA

Highlights & technische Merkmale
  • Universeller Wechselstrom-Eingangsspannungsbereich von 85 bis 264 VAC ohne Leistungsverringerung
  • Leichtes, korrosionsbeständiges Aluminium-Gehäuse
  • Hohe MTBF > 700.000 Std., entspricht Telcordia SR-332
  • Überspannungs-/ Überstrom-/ Übertemperaturschutz
  • Zertifiziert nach IEC/EN/UL 62368-1


** Obsolet **

PMC-12V050W1AA, PMC-12V050W1AJ

Empfohlenes Modell: PMT-12V50W2BA

Ausgangsspannung

12V

Ausgangsleistung

50W

Ausgangsstrom

4.17A

Eingangsspannungsbereich

85-264Vac

Abmessungen

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Gewicht

0.26 kg (0.57 lb)

Anwendungen

Download

Download

Datasheet

Uploaded on 23-Aug-2021

Manual

Uploaded on 30-Nov-2020


Uploaded on 18-Aug-2025

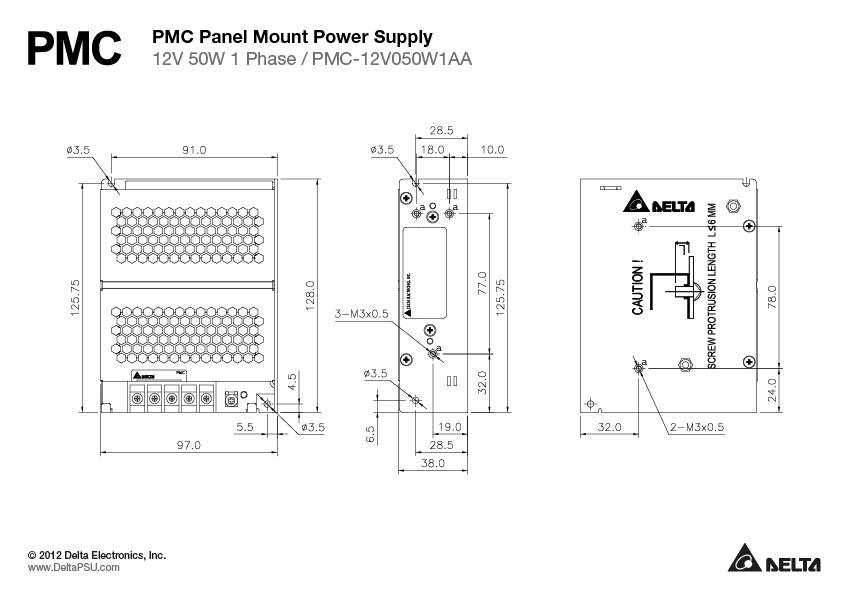

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

BIS

Uploaded on 23-Aug-2021

CB

Uploaded on 30-Nov-2020

CCC

Uploaded on 15-Nov-2022

CE

Uploaded on 30-Nov-2020

EAC

Uploaded on 22-Apr-2020

KC

Uploaded on 23-Aug-2021

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 28-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 30-Nov-2020

UKCA

Uploaded on 23-Aug-2021

UL

Uploaded on 30-Nov-2020

Tech Specs

Tech Specs

Ausgangsstrom
4.17A
Ausgangsspannung
12V
Ausgangsspannung
Einstellbare Ausgangsspannung
11-14Vdc
Ausgangsleistung
50W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
< 0.5% typ. (@ 85-264Vac input, 100% load)
Ausgleich von Laständerung
< 1% typ. (@ 85-264Vac input, 0 to 100% load)
PARD
< 100mVpp
Einschaltzeit
< 2500ms @ nominal input (100% load)
Netzausfall-Überbrückungszeit
> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)
Anlauf mit kapazitiver Last
8,000µF Max
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 30ms @ nominal input (100% load)
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
85-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
125-250Vdc
DC-Eingangsspannungsbereich
125-375Vdc
Eingangsstrom
< 1.1A @ 115Vac,
< 0.7A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
> 84% @ 115Vac,
> 85% @ 230Vac
Einschaltstrom
< 30A @ 115Vac,
< 65A @ 230Vac
Ladezeit
-
Leistungsfaktor bei 100%
Conform to EN61000-3-2
Kriechstrom
< 1mA @ 240Vac
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Aluminium
Anzeige
Green LED DC OK
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
<40dBA
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.26 kg (0.57 lb)
Abmessungen
128 x 97 x 38 mm
5.04” x 3.82” x 1.50”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +70°C
Lagertemperatur
-25°C to +85°C
Leistungsbegrenzung
> 50°C de-rate power by 2.5% /°C
Luftfeuchtigkeit Betrieb
5 to 95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total
Vibration (außer Betrieb)
IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
0 to 3,000 Meters (9,840 ft)
Verschmutzungsgrad
2
Stoßtest (Betrieb)
-
Überspannungskategorie
II
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
16V +10%/-5%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery)
Überlast/ Überstrom
> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery)
Übertemperatur
< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery)
Kurzschluss
Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed)
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
Class I with Primary Earth connection
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C
Max. Lebensdauer
10 years (115Vac & 230Vac, 50% load @ 40°C)
Safety Certificate
-
Elektrische Sicherheit
TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC60950-1, IEC-62368-1
CCC: GB/T9254, GB17625.1 and GB4943.1
仅适用于海拔 2000m 以下地区安全使用
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
SELV (IEC 60950-1)
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091
Certificates for Other Countries
-
BIS
IEC 60950-1
KC
K 60950-1
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B, GB9254
Störfestigkeit
Generic Standards: EN/BS EN 55024
Oberwellenstrom Emissionen
IEC/EN/BS EN 61000-3-2, Class A
Spannungsverlust und Flackern
IEC/EN/BS EN 61000-3-3
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
