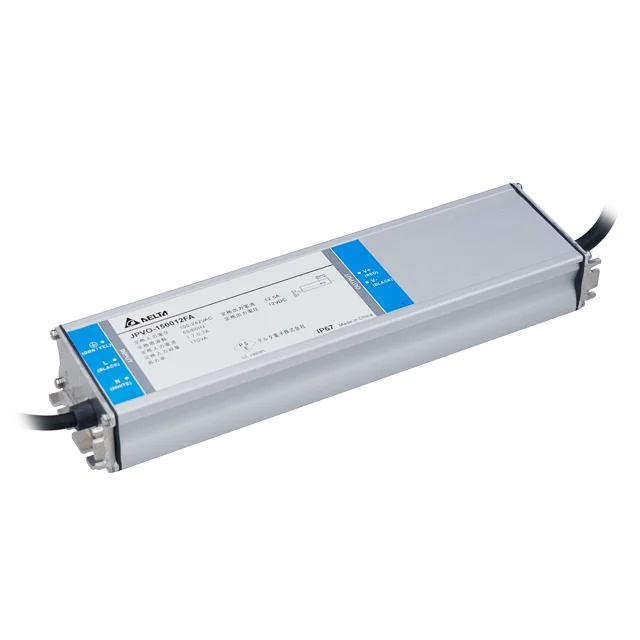

JPVO-150012FA

LED Driver

JPVO S12 Serie

JPVO-150012FA

Ausgangsspannung

12V

Ausgangsleistung

150W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-266Vac

Abmessungen (L x W x H)

280 x 70 x 37.5 mm

11.02” x 2.76” x 1.48”

Gewicht

1.25 kg (2.76 lb)

Highlights & technische Merkmale
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meet JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • IP67 ingress protection

Anwendungen
JPVO-150012FA
JPVO-150012FA

LED Driver

JPVO S12 Serie

JPVO-150012FA

Highlights & technische Merkmale
  • 12V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meet JIS C 61000-3-2 Class C
  • Meets CISPRJ 15
  • Up to 90% efficiency for 100W and 150W
  • Wide operating temperature range
  • IP67 ingress protection

Ausgangsspannung

12V

Ausgangsleistung

150W

Ausgangsstrom

12.5A

Eingangsspannungsbereich

90-266Vac

Abmessungen

280 x 70 x 37.5 mm

11.02” x 2.76” x 1.48”

Gewicht

1.25 kg (2.76 lb)

Anwendungen

Download

Download

Datasheet

Uploaded on 23-Mar-2026


Uploaded on 02-Apr-2025

Mechanical Drawing

Uploaded on 22-Feb-2023

.DXF

Uploaded on 22-Feb-2023

.STP

Uploaded on 22-Feb-2023

PSE

Uploaded on 22-Feb-2023

Tech Specs

Tech Specs

Ausgangsstrom
12.5A
Ausgangsspannung
12V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
0.1-12.5A
Max. Ausgangsspannung
12.6Vdc
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 5%
PARD
-
Einschaltzeit
< 1000ms
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 100ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100 / 200 / 242Vac
Eingangsspannungsbereich
90-266Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.70 A @100 Vac
0.85 A @200 Vac
0.70 A @242 Vac
Standby-Leistung
-
Effizienz bei 100 %
88.1% @100 Vac
91.8% @200 Vac
91.7% @242 Vac
Einschaltstrom
40A @ 100Vac and 90A @ 242Vac at cold start
Ladezeit
-
Leistungsfaktor bei 100%
> 0.9 @ full load
Kriechstrom
< 0.7mA
Nennstrom
-
Restwelligkeit
Meet JIS C 61000-3-2 Class C @ full load
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
Aluminum
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA, 30cm distance
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
1.25 kg (2.76 lb)
Abmessungen
280 x 70 x 37.5 mm
11.02” x 2.76” x 1.48”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-40°C to +55°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
5Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
Auto-Recovery when the fault is removed
Überlast/ Überstrom
Auto-Recovery when the fault is removed
Übertemperatur
Auto-Recovery when the fault is removed
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
IP67
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
105-130% of full load
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
500,000 hrs.@ 40°C ambient temperature as per Telcordia SR-332
Max. Lebensdauer
50,000 hrs.@ lifetime case temperature
Safety Certificate
-
Elektrische Sicherheit
PSE Clause 1, Interpretation on Ministerial Ordinance establishing Technical Requirements Appendix 8, Sec. 1, 2 (102) DC Power Supply Unit, Appendix 10 Sec. 5 & Appendix 4 of the Enforcement Regulations (AC Electric Appliances)
CE
-
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output: 4,000 Vac
Input to Case: 1,500 Vac
Output to Case:500 Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
-
Störfestigkeit
-
Oberwellenstrom Emissionen
JIS C 61000-3-2 Class C @ 100 / 200 / 242Vac, full load condition
Spannungsverlust und Flackern
-
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
JIS C 61000-4-5
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
