PMC-24V150W2AA

平板型電源

PMC 系列

PMC-24V150W2AA

輸出電壓

24V

輸出功率

150W

輸出電流

6.25A

輸入電壓範圍

180-264Vac

尺寸 (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

重量

0.50 kg (1.10 lb)

亮點與特色

高壓交流輸入範圍 180Vac 至 264Vac 功率不降額
鋁制外殼和底架全方位防腐蝕
MTBF > 700,000 hrs Telcordia SR-332
過壓 / 過電 / 過溫保護
通過 IEC/EN/UL 62368-1 認證

** 停用產品 **

取代機種: PMT-24V150W2BA

應用領域

平板型電源

PMC 系列

PMC-24V150W2AA

亮點與特色

高壓交流輸入範圍 180Vac 至 264Vac 功率不降額
鋁制外殼和底架全方位防腐蝕
MTBF > 700,000 hrs Telcordia SR-332
過壓 / 過電 / 過溫保護
通過 IEC/EN/UL 62368-1 認證

** 停用產品 **

取代機種: PMT-24V150W2BA

輸出電壓

24V

輸出功率

150W

輸出電流

6.25A

輸入電壓範圍

180-264Vac

尺寸

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

重量

0.50 kg (1.10 lb)

應用領域

資源下載

Datasheet

Uploaded on 22-Sep-2021

Manual

Uploaded on 17-Nov-2020


Uploaded on 24-Mar-2025

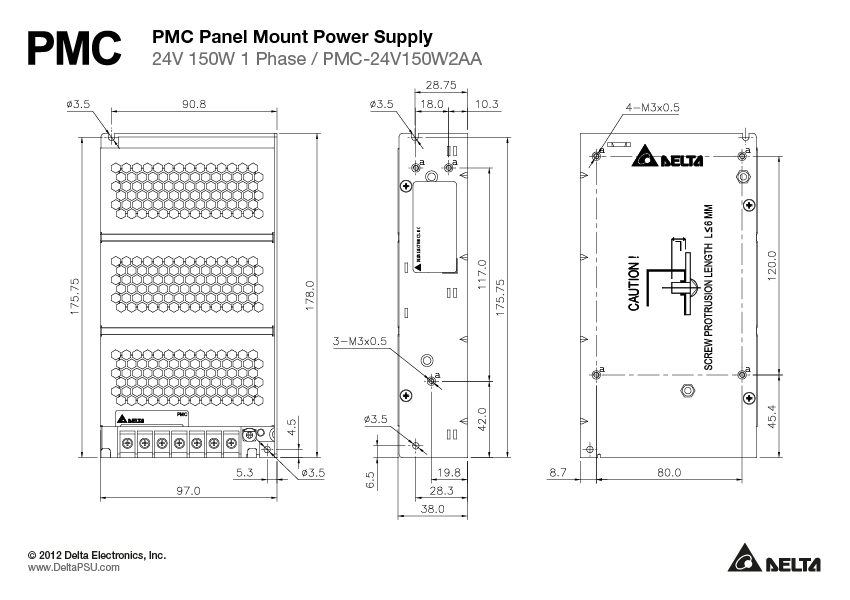

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認證

Uploaded on 17-Nov-2020

CCC

Uploaded on 22-Apr-2020

Uploaded on 17-Nov-2020

EAC

Uploaded on 22-Apr-2020

REACH

Uploaded on 09-May-2024

RoHS

Uploaded on 28-May-2024

TSCA

Uploaded on 15-Nov-2023

TUV

Uploaded on 17-Nov-2020

UKCA

Uploaded on 22-Sep-2021

Uploaded on 17-Nov-2020

GUI Software

Tech Specs

輸出電流

6.25A

輸出電壓

24V

輸出電壓調整範圍

22-28Vdc

輸出功率

150W

線電壓調整率

< 0.5% typ. (@ 85-264Vac input, 100% load)

負載調整率

< 1% typ. (@ 170-264Vac input, 0-100% load)

紋波電壓

<100mVpp

開機時間

< 1000ms @ nominal input (100% load)

保持時間

> 20ms @ 230Vac (100% load)

動態回應

± 5% @ 170-264 Vac input, 0-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz)

電容性負載啟動

8,000µF Max

殘留波紋/PARD (20MHz)

<100 mVpp

升壓時間

< 30ms @ nominal input (100% load)

額定輸入電壓

200-240Vac

輸入電壓範圍

180-264Vac

額定輸入頻率

50-60Hz

輸入頻率範圍

47-63Hz

額定直流輸入電壓

220-250Vdc

直流輸入電壓範圍

220-375Vdc

輸入電流

< 1.60A @ 230Vac

100% 負載效率

> 87.0% @ 230Vac

浪湧電流

< 120A @ 230Vac

功率因數

Conform to EN61000-3-2, Class A

漏電流

< 1mA @ 240Vac

底架 / 外殼 Aluminium
指示燈 Green LED (DC OK)
冷卻方式 Convection
輸入端 -
輸出端 -
信號端 -
聲壓級（SPL） <40dBA
輸入/輸出端 M3.5 x 7 Pins (Rated 300V/15A)
信號 -
安裝導軌 -
電線 AWG 20-14
保護結構 -
端子台 -
重量 0.50 kg (1.10 lb)	尺寸 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

運行溫度

-10°C to +70°C

儲存溫度

-25°C to +85°C

功率降額

> 50°C de-rate power by 2.5% /°C

運行濕度

< 95% RH

衝擊測試（非運行狀態）

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

振動測試（非運行狀態）

IEC60068-2-6, 10Hz to 500Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

污染程度

過壓保護

< 32V ±10%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery).

超負載/過電保護

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery).

過溫保護

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery).

短路保護

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).

電擊防護等級

Class I with Primary Earth connection

MTBF

> 700,000 hrs. per Telcordia SR-332

預計最長使用壽命

10 years (115Vac & 230Vac, 50% load @ 40°C)

電氣安全

TUV Bauart: EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T9254, GB 17625.1 and GB 4943.1
仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

電隔離

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 500 Vac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

輻射與傳導

Generic Standards: CISPR32, EN/BS EN 55032,
FCC Title 47: Class B, GB 9254

抗擾度

Generic Standards: EN/BS EN 55024

諧波電流排放

IEC/EN/BS EN 61000-3-2, Class A

電壓波動和閃變

IEC/EN/BS EN 61000-3-3
