MDS-060AAS24 B

適配器

MDS Adapter 系列

MDS-060AAS24 B

輸出電壓

24V

輸出功率

60W

輸出電流

2.5A

輸入電壓範圍

90-275Vac

尺寸 (L x W x H)

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

重量

0.36 kg (0.79 lb)

亮點與特色

Meet DOE Level VI
Safety Approvals to IEC 60601-1 3.1rd ed. & IEC 62368-1
Compliant with IEC 60601-1-2 4th Ed. Requirements
Low touch current (<0.1 mA Normal & <0.3 mA single fault)
Over-Voltage/Load/Temperature & Short Circuit protections
1 Million Hours MTBF
2 × MOPP isolation
3 years warranty

** 停用產品 **
取代機種: MEA-065A24C A-A, MEA-065A24C 6-A

應用領域

適配器

MDS Adapter 系列

MDS-060AAS24 B

亮點與特色

Meet DOE Level VI
Safety Approvals to IEC 60601-1 3.1rd ed. & IEC 62368-1
Compliant with IEC 60601-1-2 4th Ed. Requirements
Low touch current (<0.1 mA Normal & <0.3 mA single fault)
Over-Voltage/Load/Temperature & Short Circuit protections
1 Million Hours MTBF
2 × MOPP isolation
3 years warranty

** 停用產品 **
取代機種: MEA-065A24C A-A, MEA-065A24C 6-A

輸出電壓

24V

輸出功率

60W

輸出電流

2.5A

輸入電壓範圍

90-275Vac

尺寸

135 x 62 x 34.1 mm

5.31” x 2.44” x 1.34”

重量

0.36 kg (0.79 lb)

應用領域

資源下載

Datasheet

Uploaded on 01-Apr-2023

Manual

Uploaded on 22-Nov-2023


Uploaded on 10-Feb-2026

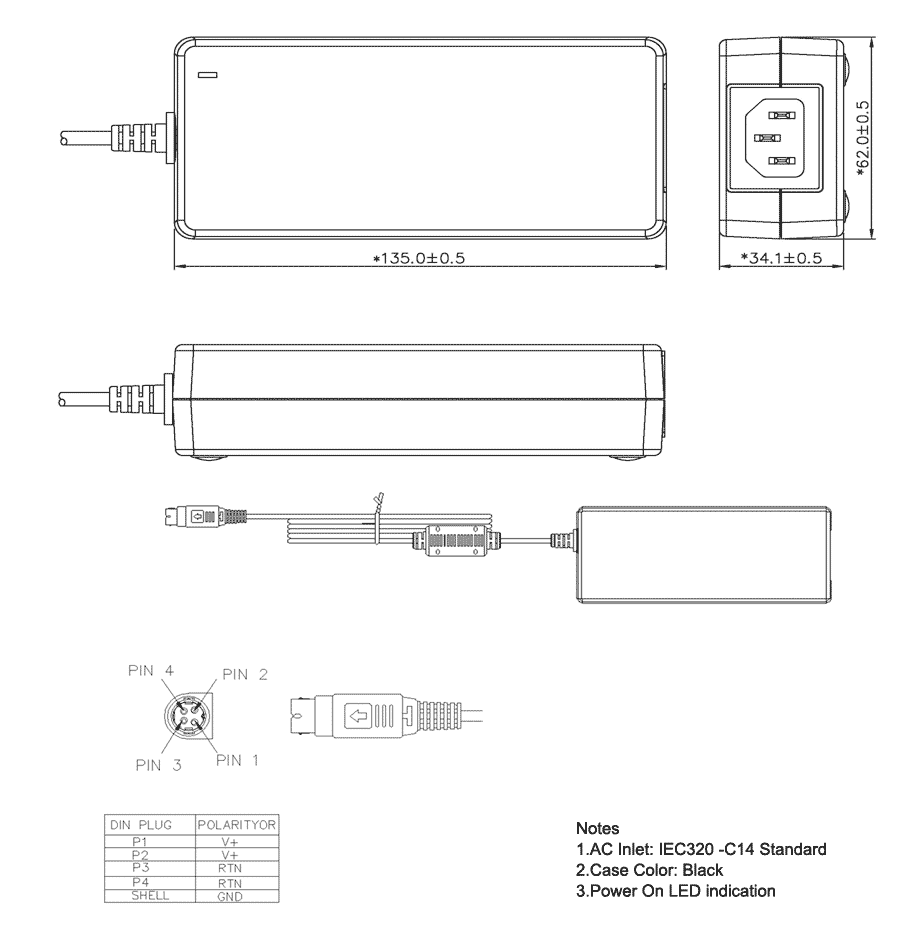

Mechanical Drawing

Uploaded on 22-Apr-2020

.DXF

Uploaded on 22-Apr-2020

.STP

Uploaded on 22-Apr-2020

認證

Uploaded on 19-Jan-2023

CCC

Uploaded on 21-Feb-2024

CE & UKCA

Uploaded on 21-Jun-2021

PSE

Uploaded on 01-Apr-2023

REACH

Uploaded on 02-Mar-2026

RoHS

Uploaded on 02-Mar-2026

TSCA

Uploaded on 15-Nov-2023

Uploaded on 15-Sep-2020

GUI Software

Tech Specs

輸出電流

2.5A

輸出電壓

24V

輸出功率

60W

線電壓調整率

± 0.5%

負載調整率

± 4.5%

開機時間

3000ms @ 115Vac

保持時間

10ms @ 115Vac

動態回應

± 5% @ 50-100% load

波紋與噪音

43mV pk-pk @ Full load

額定輸入電壓

100-250Vac

輸入電壓範圍

90-275Vac

額定輸入頻率

50-60Hz

輸入頻率範圍

47-63Hz

輸入電流

1.5A @ 115Vac,
0.75A @ 230Vac

100% 負載效率

88.3% (typ.)

浪湧電流

50A @ 115Vac,
100A @ 230Vac (typ.)

漏電流

0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC

底架 / 外殼 PC
指示燈 LED
冷卻方式 -
輸入端 C14 socket
輸出端 4 pin Din
信號端 -
聲壓級（SPL） -
輸入/輸出端 -
信號 -
安裝導軌 -
電線 -
保護結構 -
端子台 -
重量 0.36 kg (0.79 lb)	尺寸 135 x 62 x 34.1 mm 5.31” x 2.44” x 1.34”

運行溫度

0°C to +40°C

儲存溫度

-40°C to +85°C

運行濕度

10-95% RH (Non-Condensing)

衝擊測試（非運行狀態）

50G, 11ms, 3 shocks for each direction

振動測試（非運行狀態）

5-500Hz, 2.09Grms, 20 minute for each three axis

運行高度

3,000 meters (9,840 feet)

過壓保護

150%, Latch Mode

超負載/過電保護

180% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)

過溫保護

Hiccup Mode, (Non-Latching, Auto-Recovery)

短路保護

Hiccup Mode, (Non-Latching, Auto-Recovery)

防護等級

IP40

電擊防護等級

Class I

MTBF

1 million Hrs based on Telecordia SR-332

電氣安全

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003, PSE J60950-1(H29)+J3000(H25)+J55032(H29)

In conformance with EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015

醫療安全

IEC60601-1 3rd and 3.1rd edition CB report
IEC60601-1 edition 3.1rd (2012), EN60601-1 (2006) + A11 + A1 + A12, CAN/CSA-C22.2 NO. 60601-1:14, ANSI/AAMI ES60601-1:2005/(R)2012

電隔離

Input to Output: 4000Vac
Input to Ground: 1500Vac
Output to Ground: 500Vac

UKCA

Medical Devices Regulations 2002(UK MDR 2002)

輻射與傳導

EN/BS EN 55011, EN/BS EN 55032, Compliance to FCC Title 47: Class B

諧波電流排放

IEC61000-3-2, Meet Class A limit

電壓波動和閃變

IEC61000-3-3
