PMC-24V050W1AA

Pano Tipi

PMC Seri

PMC-24V050W1AA

Çıkış Voltajı

24V

Çıkış Gücü

50W

Çıkış Akımı

2.1A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Ünite Ağırlığı

0.26 kg (0.57 lb)

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı
Ayrıca: IP20 ve Ön Yüz konnektörleri

** Geçersiz **

PMC-24V050W1AA, PMC-24V050W1AL

Önerilen Model: PMT-24V50W2BA/PMT-24V50W2BAC

Optional Models

Model	Description
PMC-24V050W1AJ	IP20 connector

Uygulamalar

Pano Tipi

PMC Seri

PMC-24V050W1AA

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı
Ayrıca: IP20 ve Ön Yüz konnektörleri

** Geçersiz **

PMC-24V050W1AA, PMC-24V050W1AL

Önerilen Model: PMT-24V50W2BA/PMT-24V50W2BAC

Çıkış Voltajı

24V

Çıkış Gücü

50W

Çıkış Akımı

2.1A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Ünite Ağırlığı

0.26 kg (0.57 lb)

Uygulamalar

Optional Models

Model	Description
PMC-24V050W1AJ	IP20 connector

İndir

Datasheet

Yüklenme zamanı: 02-Nov-2021

Manual

Yüklenme zamanı: 13-Nov-2020


Yüklenme zamanı: 16-Aug-2025

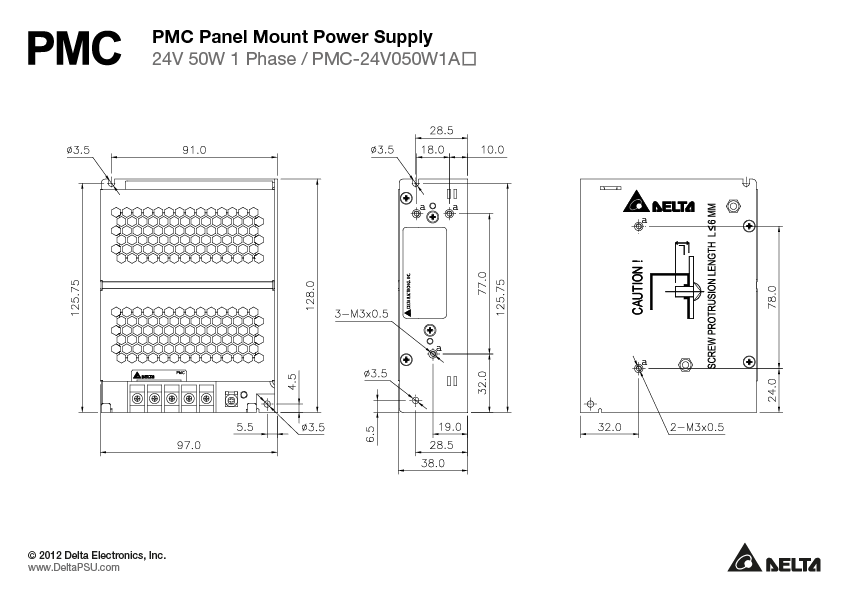

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 13-Nov-2020

CCC

Yüklenme zamanı: 22-Apr-2020

Yüklenme zamanı: 13-Nov-2020

EAC

Yüklenme zamanı: 22-Apr-2020

Yüklenme zamanı: 02-Nov-2021

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

SIQ

Yüklenme zamanı: 13-Nov-2020

TSCA

Yüklenme zamanı: 15-Nov-2023

UKCA

Yüklenme zamanı: 02-Nov-2021

Yüklenme zamanı: 22-Apr-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

2.1A

Output Voltage

24V

Output Voltage Adjustment Range

22-28Vdc

Output Power

50W

Line Regulation

< 0.5% typ. (@ 85-264Vac input, 100% load)

Load Regulation

< 1% typ. (@ 85-264Vac input, 0-100% load)

PARD

< 150mVpp

Start-up Time

< 2500ms @ nominal input (100% load)

Hold-up Time

> 15ms @ 115Vac,
> 90ms @ 230Vac

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 0-100% load

Start-up with Capacitive Loads

8,000µF Max

Rise Time

< 30ms @ nominal input (100% load)

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Nominal DC Input Voltage

125-250Vdc

DC Input Voltage Range

125-375Vdc

Input Current

< 1.10A @ 115Vac,
< 0.50A @ 230Vac

Efficiency at 100% load

> 86% @ 115Vac & 230Vac

Inrush Current

< 30A @ 115Vac,
< 60A @ 230Vac

Power Factor at 100% load

Conform to EN61000-3-2

Leakage Current

< 1mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator Green LED (DC OK)
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) < 40dBA
Input/Output Terminal -
Signal -
Mounting Rail -
Wire AWG 20-12
Protection Structure -
Terminal -
Ünite Ağırlığı 0.26 kg (0.57 lb)	Boyutlar 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% /°C

Operating Humidity

5 to 95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms, 3 times per direction, 18 times in total

Vibration (Non-Operating)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 90 min per axis for all X, Y, Z direction

Operating Altitude

0 to 3,000 Meters (9,840 ft.)

Pollution Degree

Overvoltage

< 32V ±10%, SELV Output, Hiccup Mode, Non-Latching (Auto-Recovery)

Overload / Overcurrent

> 120% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

Over Temperature

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-Recovery)

Short Circuit

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed).

Degree of Protection

IP20 (PMC-24V055W1AJ)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

SIQ Bauart : EN 60950-1, EN 62368-1
UL/cUL recognized :UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395)
UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CCC : GB4943.1
CB scheme : IEC 60950-1, IEC 62368-1
KC : KN32, KN35

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5KVac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: CISPR 32, EN/BS EN 55032, KN 32 FCC Title 47: Class B, GB 9254

Immunity

Generic Standards: EN/BS EN 55024, KN 35

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
