PMC-12V035W1AA

Pano Tipi

PMC Seri

PMC-12V035W1AA

Çıkış Voltajı

12V

Çıkış Gücü

36W

Çıkış Akımı

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

98 x 97 x 38 mm

3.86” x 3.82” x 1.50”

Ünite Ağırlığı

0.21 kg (0.46 lb)

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı
Çıkış Güç, tüm giriş voltaj aralığı boyunca azalmaz ve kararlıdır
Korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
Ayrıca: IP20 ve Ön Yüz konnektörleri

** Geçersiz **

PMC-12V035W1AA, PMC-12V035W1AJ

Önerilen Model: PMT-12V35W2BA

Uygulamalar

Pano Tipi

PMC Seri

PMC-12V035W1AA

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı
Çıkış Güç, tüm giriş voltaj aralığı boyunca azalmaz ve kararlıdır
Korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
Ayrıca: IP20 ve Ön Yüz konnektörleri

** Geçersiz **

PMC-12V035W1AA, PMC-12V035W1AJ

Önerilen Model: PMT-12V35W2BA

Çıkış Voltajı

12V

Çıkış Gücü

36W

Çıkış Akımı

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

98 x 97 x 38 mm

3.86” x 3.82” x 1.50”

Ünite Ağırlığı

0.21 kg (0.46 lb)

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 28-Oct-2021

Manual

Yüklenme zamanı: 30-Nov-2020


Yüklenme zamanı: 18-Aug-2025

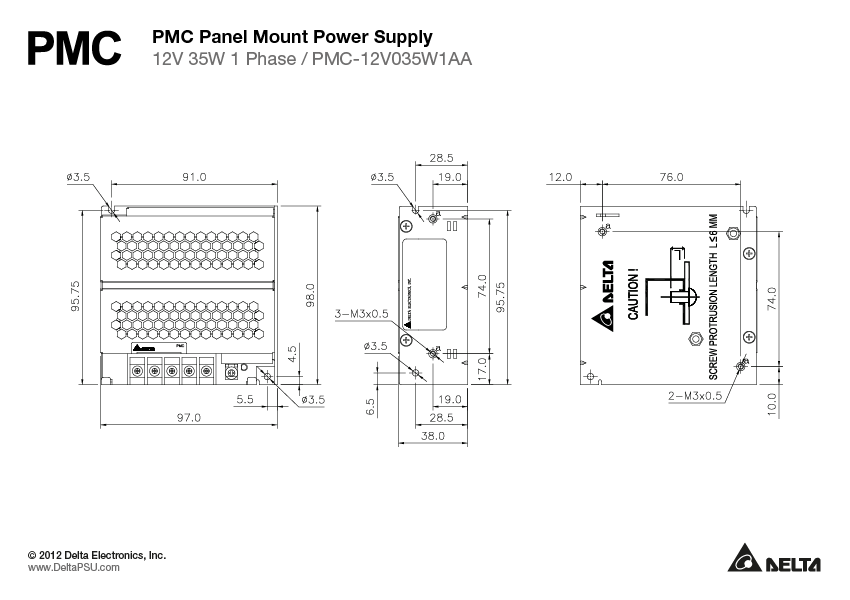

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 30-Nov-2020

CCC

Yüklenme zamanı: 28-Feb-2023

Yüklenme zamanı: 30-Nov-2020

EAC

Yüklenme zamanı: 22-Apr-2020

Yüklenme zamanı: 28-Oct-2021

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 30-Nov-2020

UKCA

Yüklenme zamanı: 28-Oct-2021

Yüklenme zamanı: 30-Nov-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

Output Voltage

12V

Output Voltage Adjustment Range

11-14Vdc

Output Power

36W

Line Regulation

< 0.5% typ. (@ 85-264Vac input, 100% load)

Load Regulation

< 1% typ. (@ 85-264Vac input, 0 to 100% load)

PARD

< 100mVpp

Start-up Time

< 2500ms @ nominal input (100% load)

Hold-up Time

> 15ms @ 115Vac, > 80ms @ 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 85-264 Vac input, 0-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz to 1 KHz)

Start-up with Capacitive Loads

6,600µF Max

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Nominal DC Input Voltage

125-250Vdc

DC Input Voltage Range

125-375Vdc

Input Current

< 0.75A @ 115Vac,
< 0.5A @ 230Vac

Efficiency at 100% load

> 85% @ 115Vac,
> 86% @ 230Vac

Inrush Current

< 30A @ 115Vac,
< 60A @ 230Vac

Power Factor at 100% load

Conform to EN61000-3-2

Leakage Current

< 1mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator Green LED DC OK
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) <40dBA
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.21 kg (0.46 lb)	Boyutlar 98 x 97 x 38 mm 3.86” x 3.82” x 1.50”

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% /°C

Operating Humidity

< 95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

Vibration (Non-Operating)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 90 min per axis for all X, Y, Z direction

Pollution Degree

Overvoltage

16V +10% -5%, SELV output, Hicc-up Mode,
Non-Latching (Auto recovery)

Overload / Overcurrent

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery)

Over Temperature

< 75°C Surrounding Air Temperature @ 100% load,
Non-Latching (Auto-recovery)

Short Circuit

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).

Degree of Protection

IP20 (available for PMC-12V035W1AJ only)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 700,000 hrs, as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB4943

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5KVac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

K 60950-1 (for PMC-12V035W1AA)

Emission

CISPR32, EN/BS EN 55032, KN 32 (for PMC-12V035W1AA),
FCC Title 47: Class B, GB9254

Immunity

EN/BS EN 55024, KN 35 (for PMC-12V035W1AA)

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
