PJB-24V100W

Açık Kasa

PJB Seri

PJB-24V100W

Çıkış Voltajı

24V

Çıkış Gücü

103W

Çıkış Akımı

4.3A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

155 x 62 x 33.5 mm (Open Frame)
185 x 72 x 45 mm (Enclosed)
6.10" x 2.44" x 1.29" (Open Frame)
7.28" x 2.83" x 1.77" (Enclosed)

Ünite Ağırlığı

0.26 kg (Open Frame)
0.42 kg (Enclosed) (0.57 lb)

Öne Çıkanlar ve Özellikler

85-246Vac arası evrensel AC giriş voltajı
%200 Güç Artışı 10 saniye için
Düşük Ani Akım / Düşük Kaçak Akım
Enerji tasarrufu için yüksek verimlilik ve PF faktörü
PCBA'larda kimyasal ve toz kirleticilere karşı koruma amaçlı konformal kaplama
Uzaktan Açma/Kapama (100W için opsiyonel)
Çok yönlü konfigürasyon seçenekleri: Açık Kasa, L Kasa, Kapalı
Uzun ömürlü kapasitörler

** NRND **

Model	Önerilen Model
PJB-24V150WBNA	PJB-24V150WJNA
PJB-24V150WBRA	PJB-24V150WJRA
PJB-24V150WCNA	PJB-24V150WGNA
PJB-24V150WCRA	PJB-24V150WGRA
PJB-24V150WLNA	PJB-24V150WHNA
PJB-24V150WLRA	PJB-24V150WHRA

Optional Models

Model	Description
PJB-24V100WBNA	Open Frame
PJB-24V100WBRA	Open Frame, remote ON/OFF
PJB-24V100WLNA	L Frame
PJB-24V100WLRA	L Frame, remote ON/OFF
PJB-24V100WCNA	Enclosed
PJB-24V100WCRA	Enclosed, remote ON/OFF

Uygulamalar

Açık Kasa

PJB Seri

PJB-24V100W

Öne Çıkanlar ve Özellikler

85-246Vac arası evrensel AC giriş voltajı
%200 Güç Artışı 10 saniye için
Düşük Ani Akım / Düşük Kaçak Akım
Enerji tasarrufu için yüksek verimlilik ve PF faktörü
PCBA'larda kimyasal ve toz kirleticilere karşı koruma amaçlı konformal kaplama
Uzaktan Açma/Kapama (100W için opsiyonel)
Çok yönlü konfigürasyon seçenekleri: Açık Kasa, L Kasa, Kapalı
Uzun ömürlü kapasitörler

** NRND **

Model	Önerilen Model
PJB-24V150WBNA	PJB-24V150WJNA
PJB-24V150WBRA	PJB-24V150WJRA
PJB-24V150WCNA	PJB-24V150WGNA
PJB-24V150WCRA	PJB-24V150WGRA
PJB-24V150WLNA	PJB-24V150WHNA
PJB-24V150WLRA	PJB-24V150WHRA

Çıkış Voltajı

24V

Çıkış Gücü

103W

Çıkış Akımı

4.3A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

155 x 62 x 33.5 mm (Open Frame)
185 x 72 x 45 mm (Enclosed)
6.10" x 2.44" x 1.29" (Open Frame)
7.28" x 2.83" x 1.77" (Enclosed)

Ünite Ağırlığı

0.26 kg (Open Frame)
0.42 kg (Enclosed) (0.57 lb)

Uygulamalar

Optional Models

Model	Description
PJB-24V100WBNA	Open Frame
PJB-24V100WBRA	Open Frame, remote ON/OFF
PJB-24V100WLNA	L Frame
PJB-24V100WLRA	L Frame, remote ON/OFF
PJB-24V100WCNA	Enclosed
PJB-24V100WCRA	Enclosed, remote ON/OFF

İndir

Datasheet

Yüklenme zamanı: 10-May-2022

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 29-Dec-2025

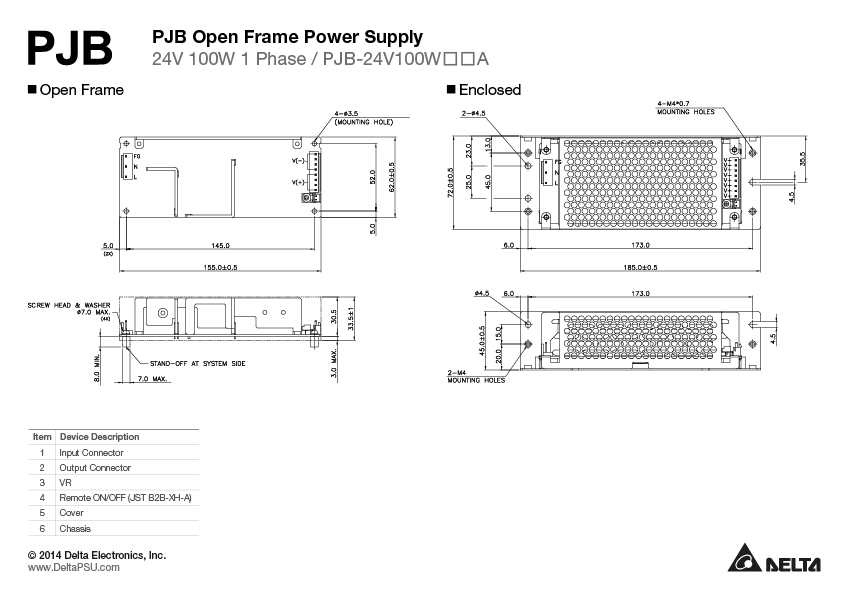

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 18-Jan-2023

CE & UKCA

Yüklenme zamanı: 06-Jul-2021

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 03-Dec-2020

Yüklenme zamanı: 11-Jan-2021

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

4.3A

Output Voltage

24V

Output Voltage Adjustment Range

21.6-26.4Vdc

Output Power

103W

Line Regulation

< 96mV

Load Regulation

< 150mV

Start-up Time

500ms typ. @ 100Vac (100% load)

Hold-up Time

20ms typ. @ 100Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 0-50% load and 50-100% load (Slew Rate: 0.1 A/µS)

Start-up with Capacitive Loads

8,000 µF Max

Ripple & Noise

< 150 mVpp @ 0°C to 50°C,
< 180 mVpp @ -10°C to 0°C

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

1.30 A max. @ 100 Vac,
0.65 A max. @ 200 Vac

Efficiency at 100% load

86.5% typ. @ 100Vac,
89.0% typ. @ 200Vac

Inrush Current

15A typ. @ 100Vac,
30A typ. @ 200Vac

Power Factor at 100% load

0.98 typ. @ 100Vac,
0.97 typ. @ 200Vac

Leakage Current

0.2mA @ 100Vac,
0.4mA @ 230Vac

Case Chassis / Cover SGCC
Indicator -
Cooling System Convection
Input Terminal JST B3P5-VH (LF)(SN)
Output Terminal JST B8P5-VH (LF)(SN)
Signal Terminal -
Noise Sound Pressure Level (SPL) < 25 dBA
Input/Output Terminal -
Signal -
Mounting Rail -
Wire AWG 22-18
Protection Structure -
Terminal -
Ünite Ağırlığı 0.26 kg (Open Frame) 0.42 kg (Enclosed) (0.57 lb)	Boyutlar 155 x 62 x 33.5 mm (Open Frame) 185 x 72 x 45 mm (Enclosed) 6.10" x 2.44" x 1.29" (Open Frame) 7.28" x 2.83" x 1.77" (Enclosed)

Vibration (Operating)

IEC 60068-2-6, Sine Wave: 10Hz to 55Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +75°C

Power De-rating

Refer to datasheet

Operating Humidity

5 to 90% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions

Operating Altitude

0 to 5,000 Meters (16,400 ft)

Pollution Degree

Over Voltage Category

Overvoltage

27.6-33.6V, Latch Mode

Overload / Overcurrent

> 220% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery)

Over Temperature

Latch Mode

Short Circuit

Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 200,000 hrs. as per JEITA RCR-9102B

Expected Cap Life Time

10 years (115Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EC

Galvanic Isolation

Input to Output 3.0KVac
Input to Ground 2.0KVac
Output to Ground 0.5KVac

Safety Entry Low Voltage

SELV

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016
and Electrical Equipment (Safety) Regulations 2016

Emission

(CE & RE)
CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B

Immunity

EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
