PJ-5V15W

Açık Kasa

PJ Seri

PJ-5V15W

Çıkış Voltajı

Çıkış Gücü

15W

Çıkış Akımı

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

87.5 x 50 x 22 mm (Open Frame)
107.5 x 60 x 32 mm (Enclosed)
3.44" x 1.96" x 0.86" (Open Frame)
4.23" x 2.36" x 1.25" (Enclosed)

Ünite Ağırlığı

0.06 kg (Open Frame)
0.15 kg (Enclosed) (0.13 lb)

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı aralığı
Düşük Ani Akım / Düşük Kaçak Akım
Yüksek Verimlilik
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf A uyumlu
PCBA'larda kimyasal ve toz kirleticilere karşı koruma amaçlı konformal kaplama
Çok yönlü konfigürasyon seçenekleri: Açık Kasa, L Kasa, Kapalı
Uzun ömürlü kapasitörler

Optional Models

Model	Description
PJ-5V15WBNA	Open Frame
PJ-5V15WLNA	L Frame
PJ-5V15WCNA	Enclosed

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 23-Mar-2023

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 25-Mar-2025

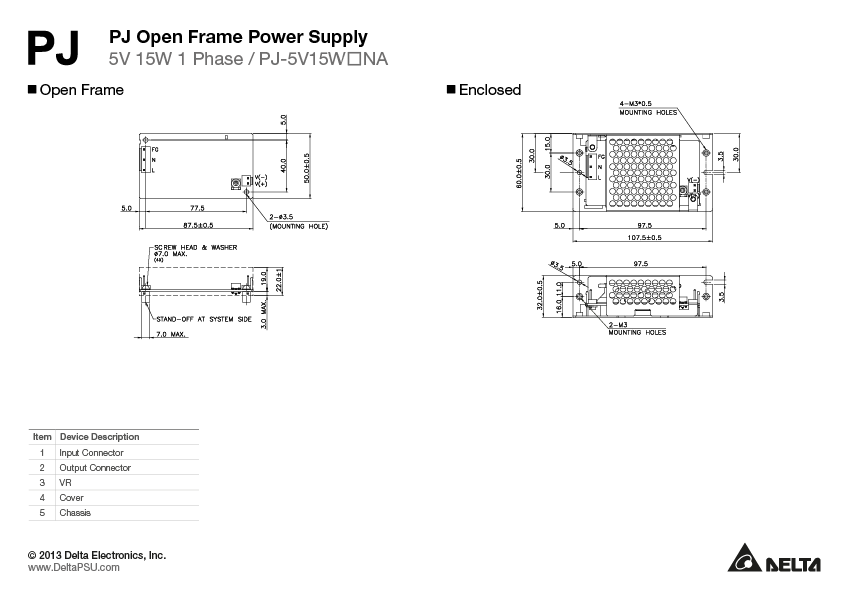

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 18-Jan-2023

CE & UKCA

Yüklenme zamanı: 28-Jul-2021

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 29-Oct-2020

Yüklenme zamanı: 15-Dec-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

Output Voltage

Output Voltage Adjustment Range

4.5-5.5Vdc

Output Power

15W

Line Regulation

< 20mV (@ 100Vac @ 200Vac input, 100% load)

Load Regulation

< 40mV (@ 100Vac @ 200Vac input, 100% load)

Start-up Time

200ms typ. @ 100Vac (100% load)

Hold-up Time

20ms typ. @ 100Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 0-50% load and 50-100% load

Start-up with Capacitive Loads

8,000µF Max

Ripple & Noise

< 120 mVpp @ 0°C to 50°C,
< 160 mVpp @ -10°C to

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

0.35A typ. @ 100Vac,
0.20A typ. @ 200Vac

Efficiency at 100% load

78.0% typ. @ 100Vac,
79.5% typ. @ 200Vac

Inrush Current

15A typ. @ 100Vac,
30A typ. @ 200Vac

Leakage Current

0.1mA @ 100Vac,
0.2mA @ 240Vac

Case Chassis / Cover SGCC
Indicator -
Cooling System Convection
Input Terminal JST B3P5-VH (LF)(SN)
Output Terminal JST B2P-VH (LF)(SN)
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire AWG 22-18
Protection Structure -
Terminal -
Ünite Ağırlığı 0.06 kg (Open Frame) 0.15 kg (Enclosed) (0.13 lb)	Boyutlar 87.5 x 50 x 22 mm (Open Frame) 107.5 x 60 x 32 mm (Enclosed) 3.44" x 1.96" x 0.86" (Open Frame) 4.23" x 2.36" x 1.25" (Enclosed)

Vibration (Operating)

IEC 60068-2-6, Sine Wave: 10Hz to 55Hz @ 19.6m/S² (2G peak); 10 min per cycle, 60 min per axis for all X, Y, Z direction

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +75°C

Power De-rating

> 50°C de-rate power by 2.5% / °C
< 90Vac de-rate power by 2% / V

Operating Humidity

5 to 90% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC 60068-2-27, Half Sine Wave: 50G for a duration of 11ms, 3 shocks for each 3 directions

Operating Altitude

0 to 5,000 Meters (16,400 ft.)

Pollution Degree

Overvoltage

5.75-7.00V, Latch Mode

Overload / Overcurrent

> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)

Over Temperature

Latch Mode

Short Circuit

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 200,000 hrs. as per JEITA RCR-9102B

Expected Cap Life Time

10 years (115 Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E131881)
CB IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B

Immunity

EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
