MDS-100BPS12 B

Açık Kasa

MDS Open Frame Seri

MDS-100BPS12 B

Çıkış Voltajı

12V

Çıkış Gücü

100W

Çıkış Akımı

8.33A

Giriş Voltajı Aralığı

90-264Vac

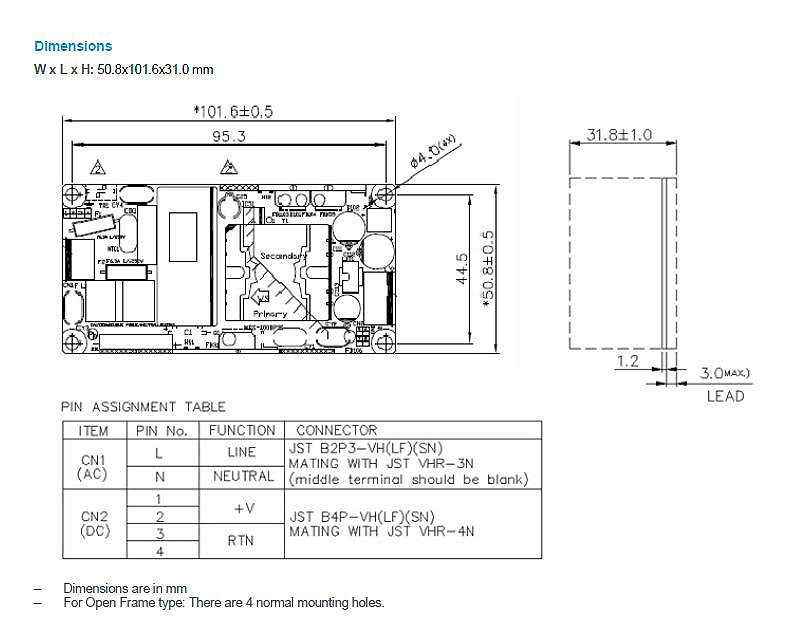

Boyutlar (L x W x H)

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

Ünite Ağırlığı

0.15 kg (0.33 lb)

Öne Çıkanlar ve Özellikler
  • IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
  • IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
  • Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
  • Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
  • 1 Milyon Saat MTBF
  • 2 x MOPP yalıtım
Model Description
MDS-100BPS12 BA Delta Standard
Uygulamalar


MDS-100BPS12 B
MDS-100BPS12 B

Açık Kasa

MDS Open Frame Seri

MDS-100BPS12 B

Öne Çıkanlar ve Özellikler
  • IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
  • IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
  • Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
  • Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
  • 1 Milyon Saat MTBF
  • 2 x MOPP yalıtım
Çıkış Voltajı

12V

Çıkış Gücü

100W

Çıkış Akımı

8.33A

Giriş Voltajı Aralığı

90-264Vac

Boyutlar

101.6 x 50.8 x 31.8 mm

4.00” x 2.00” x 1.25”

Ünite Ağırlığı

0.15 kg (0.33 lb)

Uygulamalar
Model Description
MDS-100BPS12 BA Delta Standard

İndir

İndir

Datasheet

Yüklenme zamanı: 28-Nov-2024


Yüklenme zamanı: 10-Feb-2026

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

CB

Yüklenme zamanı: 18-Oct-2023

CCC

Yüklenme zamanı: 09-Oct-2023

CE & UKCA

Yüklenme zamanı: 24-Sep-2021

REACH

Yüklenme zamanı: 02-Mar-2026

RoHS

Yüklenme zamanı: 02-Mar-2026

TSCA

Yüklenme zamanı: 15-Nov-2023

UL

Yüklenme zamanı: 15-Dec-2020

Teknik Özellikler

Teknik Özellikler

Output Current
8.33A
Output Voltage
12V
Output Voltage Range
Output Voltage Adjustment Range
-
Output Power
100W
Output Current Adjustment Range
Max Output Voltage
Buffering Time
-
Line Regulation
±0.5% (max.)
Load Regulation
±1% (max.)
PARD
-
Start-up Time
3000ms @ 115Vac (max.)
Hold-up Time
10ms @ 115Vac (min.)
Dynamic Response (Overshoot & Undershoot O/P Voltage)
± 3% @ 50-100% load
Start-up with Capacitive Loads
-
Remote ON/OFF
-
Protective Device
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
Residual Ripple
-
Max. Power
-
Ripple & Noise
76mV pk-pk @ Full load (typ.)
LED System Voltage Range in CC Mode
-
Rise Time
-
Power Boost Duration
-
Power Boost Recovery Time
-
Pik Güç
-
Nominal Input Voltage
100-240Vac
Input Voltage Range
90-264Vac
Max Input Voltage
-
Nominal Input Frequency
50-60Hz
Input Frequency Range
47-63Hz
Nominal DC Input Voltage
DC Input Voltage Range
-
Input Current
2.5A @ 100Vac, 1.25A @ 240Vac (max.)
Input Power (Standby Mode)
-
Efficiency at 100% load
87% (typ.)
Inrush Current
40A @ 115Vac, 80A @ 230Vac (typ.)
Charging Time
-
Power Factor at 100% load
-
Leakage Current
0.15mA @ 264Vac Normal Condition, 0.3mA @ 264Vac Single Fault Condition
Nominal Current
-
Total Harmonic Distortion
-
Power Dissipation
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Case Chassis / Cover
-
Indicator
-
Cooling System
-
Input Terminal
JST 2P
Output Terminal
JST 4P
Signal Terminal
-
Noise Sound Pressure Level (SPL)
-
Input/Output Terminal
-
Signal
-
Mounting Rail
-
Wire
-
Protection Structure
-
Terminal
-
Ünite Ağırlığı
0.15 kg (0.33 lb)
Boyutlar
101.6 x 50.8 x 31.8 mm
4.00” x 2.00” x 1.25”
Vibration (Operating)
-
Shock Test (Operating)
-
Operating Temperature
-10°C to +70°C
Storage Temperature
-40°C to +85°C
Power De-rating
-10°C to +50°C 100% load
50°C to 70°C de-rate power by 2.5%
Operating Humidity
10-95% RH (Non-Condensing)
Shock Test (Non-Operating)
50G, 11ms, 3 shocks for each direction
Vibration (Non-Operating)
5-500Hz, 2.09Grms, 20 minute for each three axis
Storage Humidity
-
Operating Altitude
Up to 5,000 meters (up to 16,400 feet or 106 - 54k Pa)
Pollution Degree
-
Bump Test (Operating)
-
Over Voltage Category
-
Corrosion
-
Shock
-
Vibration
-
Akustik Gürültü
-
Overvoltage
150%, Latch Mode (max.)
Overload / Overcurrent
170% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery) (max.)
Over Temperature
Hiccup Mode, (Non-Latching, Auto-Recovery)
Short Circuit
Hiccup Mode, (Non-Latching, Auto-Recovery)
Reverse Polarity Protection
-
Degree of Protection
-
Protection Against Shock
Class I with Primary Earth connection
Input Polarity Protection
-
Battery Polarity Protection
-
Wrong Battery Voltage Protection
-
Deep Discharge Protection
-
Overload
-
Overcurrent
-
Internal Fuse
-
Insufficient Input Voltage Protection
-
MTBF
1 Million Hrs based on Telcordia SR-332
Expected Cap Life Time
-
Safety Certificate
-
Electrical Safety
IEC 60950-1 (Ed.2,2005), IEC 62368-1 CB report
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
CE
In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
EN 60601-1: 2006 + A11: 2011 + A1L 2013 + A12: 2014 & EN 60601-1-2: 2015
Medical Safety
IEC 60601-1 CB report
EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI
ES 60601-1
Galvanic Isolation
Input to Output: 4000 Vac
Input to Ground: 1500 Vac
Output to Ground: 500 Vac
Industrial Control Equipment
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
Safety Entry Low Voltage
-
Maritime
-
Material and Parts
-
Isolation Resistance
-
PE Resistance
-
UKCA
In conformance with Electrical Equipment (Safety) Regulations 2016 and Electromagnetic Compatibility Regulations 2016, Medical Devices Regulations 2002 (UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1 CB report
CCC GB 17625.1; GB 4943.1; GB/T 9254.1
SIL3
-
Emission
EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B
Immunity
-
Harmonic Current Emissions
IEC 61000-3-2: Meet Class A limit
Voltage Fluctuation and Flicker
IEC 61000-3-3
ESD Immunity
-
Radiated Immunity
-
EFT
-
Surge
-
Conducted Immunity
-
Magnetic Field
-
Voltage Dips
-
Component Power Supply for General Use
-
Nominal Battery Voltage
-
Battery Voltage Range
-
Battery Capacity
-
Battery Charging Mode
-
End of Charge Voltage
-
Battery Fuse
-
Battery Discharging Voltage Range
-
Battery Charging Current
-
Battery Current Consumption
-
Discharging Current
-
Recommended Charging Voltage
-
