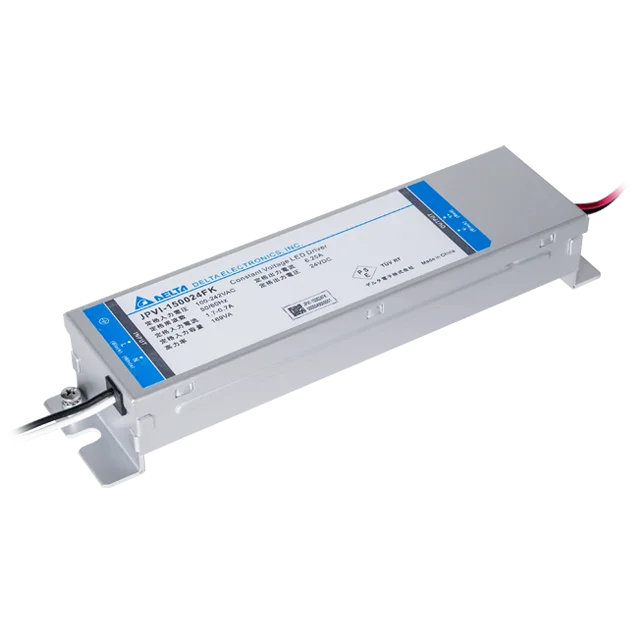

JPVI-150024FK

LED Driver

JPVI S24 Serie

JPVI-150024FK

Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

90-266Vac

Abmessungen (L x W x H)

214.3 x 60 x 41.5 mm

8.44” x 2.36” x 1.63”

Gewicht

0.8 kg (1.76 lb)

Highlights & technische Merkmale
  • 24V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meets JIS C 61000-3-2 Class C
  • Up to 90% efficiency for 60W, 90W and 150W
  • Wide operating temperature range


** Obsolet **
Empfohlenes Modell: JPVO-150024FB

Anwendungen
JPVI-150024FK
JPVI-150024FK

LED Driver

JPVI S24 Serie

JPVI-150024FK

Highlights & technische Merkmale
  • 24V constant voltage design
  • AC input voltage 100 / 200 / 242Vac
  • Meets JIS C 61000-3-2 Class C
  • Up to 90% efficiency for 60W, 90W and 150W
  • Wide operating temperature range


** Obsolet **
Empfohlenes Modell: JPVO-150024FB

Ausgangsspannung

24V

Ausgangsleistung

150W

Ausgangsstrom

6.25A

Eingangsspannungsbereich

90-266Vac

Abmessungen

214.3 x 60 x 41.5 mm

8.44” x 2.36” x 1.63”

Gewicht

0.8 kg (1.76 lb)

Anwendungen

Download

Download

Datasheet

Uploaded on 23-Mar-2026


Uploaded on 23-Mar-2026

Mechanical Drawing

Uploaded on 16-Jan-2021

.STP

Uploaded on 16-Jan-2021

PSE

Uploaded on 16-Jan-2021

Tech Specs

Tech Specs

Ausgangsstrom
6.25A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
150W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
25.2Vdc
Pufferzeit
-
Ausgleich von Spannungsschwankungen
± 1%
Ausgleich von Laständerung
± 5%
PARD
-
Einschaltzeit
< 500ms
Netzausfall-Überbrückungszeit
-
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
-
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
< 100ms
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100 / 200 / 242Vac
Eingangsspannungsbereich
90-266Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60 Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
1.70A @100Vac
0.85A @200Vac
0.70A @242Vac
Standby-Leistung
-
Effizienz bei 100 %
88.2% @100Vac
91.9% @200Vac
91.9% @242Vac
Einschaltstrom
25A/ 200uS @ 100Vac and 60A/ 200uS @ 242Vac at cold start
Ladezeit
-
Leistungsfaktor bei 100%
> 0.9 @ full load
Kriechstrom
< 0.7mA
Nennstrom
-
Restwelligkeit
Meet JIS C 61000-3-2 Class C @ full load
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Durchschnittlicher Wirkungsgrad
-
Leistungsaufnahme im Leerlauf
-
Gehäuseausführung
Aluminum sheet
Anzeige
-
Kühlsystem
Convection
Eingangsklemme
Line: Black, Neutral: White, Wires Length 300mm
Ausgangsklemme
Positive: Red, Negative: Black, Wires Length 300mm
Signalklemme
-
Geräuschschalldruckpegel (SPL)
< 24dBA, 30cm distance
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.8 kg (1.76 lb)
Abmessungen
214.3 x 60 x 41.5 mm
8.44” x 2.36” x 1.63”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
-10°C to +40°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10 to 90% RH (Non-Condensing)
Stoßtest (außer Betrieb)
-
Vibration (außer Betrieb)
5Hz to 10 Hz (1G); 30 min per axis for all X, Y, Z direction
Luftfeuchtigkeit (Lagerung)
5 to 95% RH (Non-Condensing)
Einsatzhöhe
-
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
Auto-Recovery when the fault is removed
Überlast/ Überstrom
Auto-Recovery when the fault is removed
Übertemperatur
Auto-Recovery when the fault is removed
Kurzschluss
Auto-Recovery when the fault is removed
Batterieverpolschutz
-
Schutzklasse
-
Schutz gegen Schock
-
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
105-130% of full load
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
Verschmutzungsgrad
-
MTBF
50,000 hrs.@ ambient case temperature
Max. Lebensdauer
500,000 hrs.@ 40°C ambient temperature as per Telcordia SR-332
Gehäusetemperaturerhöhung
-
Safety Certificate
-
Elektrische Sicherheit
PSE Clause 1, Interpretation on Ministerial Ordinance establishing
Technical Requirements Appendix 8, Sec. 1, 2 (102) DC Power Supply
Unit, Appendix 10 Sec. 5 & Appendix 4 of the Enforcement Regulations (AC Electric Appliances)
CE
-
Medizinische Unbedenklichkeit
-
Galvanische Trennung
Input to Output : 4,000Vac
Input to Case :1,500Vac
Output to Case :500Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
CE/UKCA
-
Emission
Compliance to J55015(H29)
Störfestigkeit
-
Oberwellenstrom Emissionen
JIS C 61000-3-2 Class C @ 100 / 200 / 242Vac, full load condition
Spannungsverlust und Flackern
-
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
