PMU-13V155WCCA

Pano Tipi

PMU Seri

PMU-13V155WCCA

Çıkış Voltajı

13.8V

Çıkış Gücü

151W

Çıkış Akımı

9.5A,1.5A

Giriş Voltajı Aralığı

90-132Vac, 180-264Vac (Selectable by Switch)

Boyutlar (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.60 kg (1.32 lb)

Öne Çıkanlar ve Özellikler

Anahtarla seçilebilir AC giriş voltajı aralığı
DC OK (yeşil) ve Batarya Ters Kutup Bağlantısı (Kırmızı) için LED göstergeler
AC kesintisinde batarya çalışmasına sıfır geçiş süresi
Harmonik akım IEC/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
AC OK, DC OK ve Batarya Düşük durumları için izleme sinyalleri
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
Tampon (batarya deşarjı) modu çalışmasında dahili aşırı akım ve kısa devre koruması
IEC/EN/UL 62368-1 sertifikalı

** Geçersiz **

PMU-13V155WLBA, PMU-13V155WLCA

Optional Models

Model	Description
PMU-13V155WCBA	Enclosed, without Signal

Uygulamalar

Pano Tipi

PMU Seri

PMU-13V155WCCA

Öne Çıkanlar ve Özellikler

Anahtarla seçilebilir AC giriş voltajı aralığı
DC OK (yeşil) ve Batarya Ters Kutup Bağlantısı (Kırmızı) için LED göstergeler
AC kesintisinde batarya çalışmasına sıfır geçiş süresi
Harmonik akım IEC/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
AC OK, DC OK ve Batarya Düşük durumları için izleme sinyalleri
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
Tampon (batarya deşarjı) modu çalışmasında dahili aşırı akım ve kısa devre koruması
IEC/EN/UL 62368-1 sertifikalı

** Geçersiz **

PMU-13V155WLBA, PMU-13V155WLCA

Çıkış Voltajı

13.8V

Çıkış Gücü

151W

Çıkış Akımı

9.5A,1.5A

Giriş Voltajı Aralığı

90-132Vac, 180-264Vac (Selectable by Switch)

Boyutlar

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.60 kg (1.32 lb)

Uygulamalar

Optional Models

Model	Description
PMU-13V155WCBA	Enclosed, without Signal

İndir

Datasheet

Yüklenme zamanı: 21-Apr-2025

Manual

Yüklenme zamanı: 26-Aug-2021


Yüklenme zamanı: 20-Aug-2025

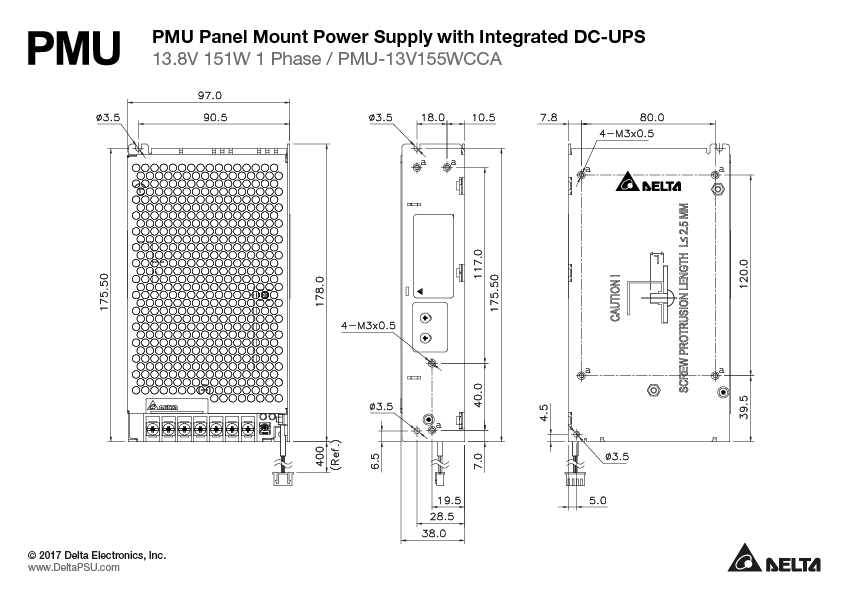

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

BIS

Yüklenme zamanı: 17-May-2024

Yüklenme zamanı: 07-Dec-2020

CCC

Yüklenme zamanı: 17-Feb-2022

Yüklenme zamanı: 07-Dec-2020

EAC

Yüklenme zamanı: 22-Apr-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

SIQ

Yüklenme zamanı: 07-Dec-2020

TSCA

Yüklenme zamanı: 15-Nov-2023

UKCA

Yüklenme zamanı: 03-Nov-2021

Yüklenme zamanı: 07-Dec-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

9.5A,1.5A

Output Voltage

13.8V

Output Voltage Adjustment Range

12-14Vdc

Output Power

151W

Line Regulation

< 0.5% (90-132Vac @ 90% load,180-264Vac @ 100% load)

Load Regulation

< 1.0% (90-132Vac @ 0-90% load,180-264Vac @ 0-100% load)

PARD

< 150mVpp @ 0°C to -20°C
< 100mVpp @ > 0°C to 70°C

Start-up Time

< 1,000ms (115Vac @ 90% load, 230Vac @ 100% load)

Hold-up Time

> 20ms (115Vac @ 90% load, 230Vac @ 100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5%, 0-50% & 50-100% & 10-100% load
(Slew Rate: 0.1A/μS, 50% duty cycle @ 5Hz to 1KHz)

Start-up with Capacitive Loads

3,600μF at 13.8V/11A

Voltage Drop Between Input and Output

Normal Mode: 0.5V typ.
Buffering Mode: 0.2V typ.

Rise Time

< 50ms (100Vac @ 90% load, 200Vac @ 100% load)

Nominal Input Voltage

100-120Vac, 200-240Vac (Selectable by Switch)

Input Voltage Range

90-132Vac, 180-264Vac (Selectable by Switch)

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

< 2.5A @ 115Vac, < 1.5A @ 230Vac

Efficiency at 100% load

> 85.0% @ 115Vac
> 86.0% @ 230Vac

Inrush Current

(Cold Start)
< 25A @ 115Vac & 230Vac

Leakage Current

< 0.5mA @ 264Vac

Power Dissipation

No Load: < 0.4W @ 115Vac, < 0.5W @ 230Vac
100% Load: < 23W @ 115Vac & 230Vac

Case Chassis / Cover AL / SGCC
Indicator LED Indicator: Green LED: DC OK Red LED: Battery Connected in Reverse Polarity
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.60 kg (1.32 lb)	Boyutlar 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

Operating Temperature

-20°C to +70°C

Storage Temperature

-40°C to +85°C

Power De-rating

I/P: 90-132Vac:
< 0°C to -20°C de-rate power by 2.25% / °C
50°C to 70°C de-rate power by 2.25% / °C
I/P: 180-264Vac:
< 0°C to -20°C de-rate power by 2.5% / °C
50°C to 70°C de-rate power by 2.5% / °C

Operating Humidity

5 to 95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC 60068-2-27, 30G (300m/S²) for a duration of 18ms,3 times per direction, 9 times in total

Vibration (Non-Operating)

IEC 60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); displacement of 0.35mm; 20 min per axis for all X, Y, Z direction

Operating Altitude

0 to 5,000 Meters (16,400 ft.)

Pollution Degree

Bump Test (Operating)

IEC 60068-2-29, 10G (100m/S²) for a duration of 11ms,1000 times per direction, 3000 times in total

Over Voltage Category

Overvoltage

V1: <18.5V, SELV Output, Hiccup mode, Non-latching (auto-recovery)
B+: 15Vdc Max will not cause damage to the unit

Overload / Overcurrent

Normal Mode: 105-150% of rated load current, Hiccup mode, Non-Latching (Auto recovery)
Buffering Mode: 11.5-19.0A, Latch mode

Over Temperature

Latch mode

Short Circuit

Normal Mode: Hiccup Mode, Non-Latching (Auto-recovery when the fault is removed)
Buffering Mode: Latch mode

Protection Against Shock

Class I with Primary Earth connection

Battery Polarity Protection

Yes (RED LED = ON)

Wrong Battery Voltage Protection

Yes, 15Vdc Max will not cause damage to the unit

Deep Discharge Protection

9.0V ± 0.5V

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, Ta: 25°C
O/P: 13.8V/9.9A for 13V model and 27.6V/4.95A for 27V model

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

SIQ Bauart: EN 60950-1, EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T 9254, GB 17625.1 and GB 4943.1
BIS: IS 13252 (Part 1)

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

Safety Entry Low Voltage

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IEC 60950-1, IS 13252 (Part 1)

Emission

Generic Standards: CISPR 22, CISPR 32, EN/BS EN 55022, EN/BS EN 55032, FCC Title 47: Class B

Immunity

Generic Standards: EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A, GB17625.1

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3

Nominal Battery Voltage

(Batteries not included with power supply)
12Vdc
SLA Sealed lead acid battery

Battery Voltage Range

Continuously Operating: 11.0 to 13.8Vdc (nominal at 12V)
Maximum Allowed Voltage: 16Vdc Max
Minimum Voltage: 8.5Vdc

Battery Capacity

3.3AH/ 7AH/ 12AH/ 15AH

Battery Charging Mode

(Normal Mode)
CC-CV mode (constant current-constant voltage) at 0 to 1.5A

End of Charge Voltage

The unit always charges battery to a fixed voltage value
