PMR-4V320WDAA

Pano Tipi

PMR Seri

PMR-4V320WDAA

Çıkış Voltajı

4.2V

Çıkış Gücü

252W

Çıkış Akımı

60A

Giriş Voltajı Aralığı

88-264Vac

Boyutlar (L x W x H)

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

Ünite Ağırlığı

0.86 kg (1.90 lb)

Öne Çıkanlar ve Özellikler
  • Evrensel AC giriş voltajı
  • Korozyona dayanıklı tam alüminyum gövde ve şase
  • dahili Aktif PFC ve harmonik akım IEC/EN 61000-3-2, Sınıf A ve D uyumlu
  • 1U kurulumu için düşük profilli tasarım
  • Fansız tasarımla yüksek güvenilirlik
  • dahili DC OK röle kontağı ve yedekleme çalışma (PMR-4V320WDBA ve PMR-4V320WDCA)


Model Description
PMR-4V320WDBA Terminal block, parallel connection
PMR-4V320WDGA Front face connector
PMR-4V320WDCA Front face connector, parallel Connection
Uygulamalar


PMR-4V320WDAA
PMR-4V320WDAA

Pano Tipi

PMR Seri

PMR-4V320WDAA

Öne Çıkanlar ve Özellikler
  • Evrensel AC giriş voltajı
  • Korozyona dayanıklı tam alüminyum gövde ve şase
  • dahili Aktif PFC ve harmonik akım IEC/EN 61000-3-2, Sınıf A ve D uyumlu
  • 1U kurulumu için düşük profilli tasarım
  • Fansız tasarımla yüksek güvenilirlik
  • dahili DC OK röle kontağı ve yedekleme çalışma (PMR-4V320WDBA ve PMR-4V320WDCA)


Çıkış Voltajı

4.2V

Çıkış Gücü

252W

Çıkış Akımı

60A

Giriş Voltajı Aralığı

88-264Vac

Boyutlar

215 x 115 x 30 mm

8.46” x 4.53” x 1.18”

Ünite Ağırlığı

0.86 kg (1.90 lb)

Uygulamalar
Model Description
PMR-4V320WDBA Terminal block, parallel connection
PMR-4V320WDGA Front face connector
PMR-4V320WDCA Front face connector, parallel Connection

İndir

İndir

Datasheet

Yüklenme zamanı: 07-May-2024

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 25-Mar-2025

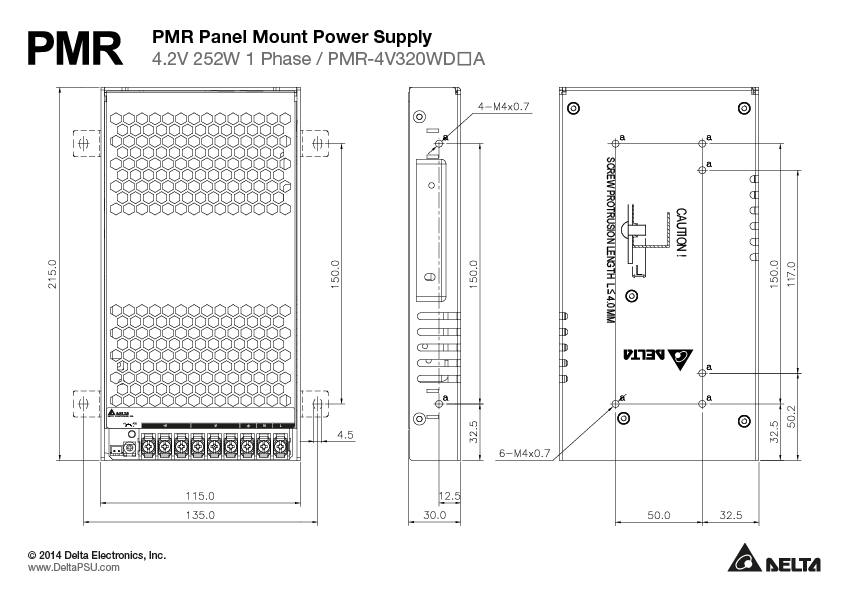

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

CB

Yüklenme zamanı: 22-Apr-2020

CCC

Yüklenme zamanı: 22-Apr-2020

CE

Yüklenme zamanı: 22-Apr-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 22-Apr-2020

UL

Yüklenme zamanı: 22-Apr-2020

Teknik Özellikler

Teknik Özellikler

Output Current
60A
Output Voltage
4.2V
Output Voltage Range
Output Voltage Adjustment Range
-
Output Power
252W
Output Current Adjustment Range
Max Output Voltage
Buffering Time
-
Line Regulation
± 0.5% typ. (@ 115Vac & 230Vac, 100% load)
Load Regulation
± 1.0% typ. (@ 115Vac & 230Vac, 0-100% load)
For PMR-4V320WDAA and PMR-4V320WDGA
PARD
< 150mVpp @ 25°C
< 300mVpp @ -20°C
Start-up Time
3000ms typ. @ 115Vac
1500ms typ. @ 230Vac (100% load)
Hold-up Time
8ms typ. @ 115Vac & 230Vac
Dynamic Response (Overshoot & Undershoot O/P Voltage)
± 1500mVpp @ 10-50% load and 50-100% load
Start-up with Capacitive Loads
8,000μF Max
Remote ON/OFF
-
Protective Device
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
Residual Ripple
-
Max. Power
-
Ripple & Noise
-
LED System Voltage Range in CC Mode
-
Rise Time
-
Power Boost Duration
-
Power Boost Recovery Time
-
Pik Güç
-
Nominal Input Voltage
100-240Vac
Input Voltage Range
88-264Vac
Max Input Voltage
-
Nominal Input Frequency
50-60Hz
Input Frequency Range
47-63Hz
Nominal DC Input Voltage
DC Input Voltage Range
-
Input Current
< 4.50A@115Vac, < 2.50A @ 230Vac
Input Power (Standby Mode)
-
Efficiency at 100% load
84.5% typ. @ 115Vac, 86.5% typ. @ 230Vac
Inrush Current
< 20A @ 115Vac, < 40A @ 230Vac
Charging Time
-
Power Factor at 100% load
0.98 typ. @ 115Vac, 0.95 typ. @ 230Vac
Leakage Current
< 1mA @ 240Vac
Nominal Current
-
Total Harmonic Distortion
-
Power Dissipation
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Case Chassis / Cover
Aluminium
Indicator
Green LED (DC OK)
Cooling System
Convection
Input Terminal
-
Output Terminal
-
Signal Terminal
-
Noise Sound Pressure Level (SPL)
-
Input/Output Terminal
-
Signal
-
Mounting Rail
-
Wire
-
Protection Structure
-
Terminal
-
Ünite Ağırlığı
0.86 kg (1.90 lb)
Boyutlar
215 x 115 x 30 mm
8.46” x 4.53” x 1.18”
Vibration (Operating)
-
Shock Test (Operating)
-
Operating Temperature
-20°C to +70°C
Storage Temperature
-40°C to +85°C
Power De-rating
> 40°C de-rate power by 1% / °C, > 50°C de-rate power by 1.5% / °C
< 110Vac de-rate power by 1% / 1V
Operating Humidity
5 to 95% RH (Non-Condensing)
Shock Test (Non-Operating)
IEC 60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions
Vibration (Non-Operating)
IEC 60068-2-6, Random: 5Hz to 500Hz (2.09Grms); 20 min per axis for all X, Y, Z direction
Storage Humidity
-
Operating Altitude
-
Pollution Degree
-
Bump Test (Operating)
-
Over Voltage Category
-
Corrosion
-
Shock
-
Vibration
-
Akustik Gürültü
-
Overvoltage
5.00-6.00V, Hiccup Mode, Non-Latching
(Auto-Recovery)
Overload / Overcurrent
105-150%, Hiccup Mode, Non-Latching
(Auto-Recovery)
Over Temperature
Hiccup Mode, Non-Latching (Auto-Recovery)
Short Circuit
Hiccup Mode, Non-Latching (Auto-Recovery)
Reverse Polarity Protection
-
Degree of Protection
-
Protection Against Shock
Class I with PE connection
Input Polarity Protection
-
Battery Polarity Protection
-
Wrong Battery Voltage Protection
-
Deep Discharge Protection
-
Overload
-
Overcurrent
-
Internal Fuse
-
Insufficient Input Voltage Protection
-
MTBF
> 700,000 hrs. as per Telcordia SR-332
Expected Cap Life Time
-
Safety Certificate
-
Electrical Safety
-
CE
In conformance with EMC Directive 2004/108/EC and Low Voltage Directive 2006/95/EC
Medical Safety
-
Galvanic Isolation
-
Industrial Control Equipment
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
Safety Entry Low Voltage
-
Maritime
-
Material and Parts
-
Isolation Resistance
-
PE Resistance
-
UKCA
-
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
CISPR 22, EN 55022, FCC Title 47: Class B
Immunity
EN 55024
Harmonic Current Emissions
IEC/EN 61000-3-2, Class A and Class D
Voltage Fluctuation and Flicker
IEC/EN 61000-3-3
ESD Immunity
-
Radiated Immunity
-
EFT
-
Surge
-
Conducted Immunity
-
Magnetic Field
-
Voltage Dips
-
Component Power Supply for General Use
-
Nominal Battery Voltage
-
Battery Voltage Range
-
Battery Capacity
-
Battery Charging Mode
-
End of Charge Voltage
-
Battery Fuse
-
Battery Discharging Voltage Range
-
Battery Charging Current
-
Battery Current Consumption
-
Discharging Current
-
Recommended Charging Voltage
-
