PMC-DSPV100W1A

Pano Tipi

PMC Seri

PMC-DSPV100W1A

Çıkış Voltajı

24V,5V

Çıkış Gücü

100W

Çıkış Akımı

2.7A,7A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.52 kg (1.15 lb)

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı aralığı
Çıkış Güç, tüm giriş voltaj aralığı boyunca azalmaz ve kararlıdır
Korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 ve EMI EN 55032, Sınıf B güvenlik onayları

** Geçersiz **

Uygulamalar

Pano Tipi

PMC Seri

PMC-DSPV100W1A

Öne Çıkanlar ve Özellikler

Evrensel AC giriş voltajı aralığı
Çıkış Güç, tüm giriş voltaj aralığı boyunca azalmaz ve kararlıdır
Korozyona dayanıklı tam alüminyum gövde
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf A uyumlu
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
IEC/EN/UL 60950-1, IEC/EN/UL 62368-1 ve EMI EN 55032, Sınıf B güvenlik onayları

** Geçersiz **

Çıkış Voltajı

24V,5V

Çıkış Gücü

100W

Çıkış Akımı

2.7A,7A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.52 kg (1.15 lb)

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 02-Nov-2021

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 16-Aug-2025

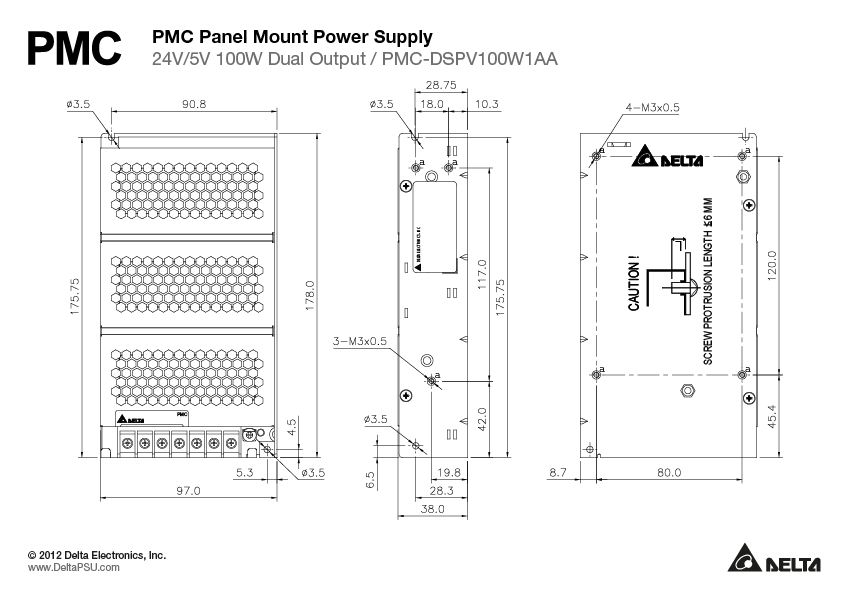

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 03-Dec-2020

CCC

Yüklenme zamanı: 01-Apr-2021

Yüklenme zamanı: 03-Dec-2020

EAC

Yüklenme zamanı: 22-Apr-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 03-Dec-2020

UKCA

Yüklenme zamanı: 02-Nov-2021

Yüklenme zamanı: 03-Dec-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

2.7A,7A

Output Voltage

24V,5V

Output Voltage Adjustment Range

V1 : 22.8-26.4Vdc

Output Power

100W

Line Regulation

< 0.5% typ. (@ 85-264Vac input, 100% load)

Load Regulation

< 1% Typical (@ 85 to 264Vac input, V1: 100% rated load and V2: 60% rated load and vice versa)

PARD

V1: <200mVpp, V2: <80mVpp

Start-up Time

< 1000ms @ nominal input (100% load)

Hold-up Time

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ V1: 0

Start-up with Capacitive Loads

V1: 4,000JF Max

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Nominal DC Input Voltage

125-250Vdc

DC Input Voltage Range

125-375Vdc

Input Current

< 2.0A @ 115Vac, < 1.1A @ 230Vac

Efficiency at 100% load

> 84% @ 115Vac,
> 86% @ 230Vac

Inrush Current

< 50A @ 115Vac, < 100A @ 230Vac

Power Factor at 100% load

Conform to EN61000-3-2, Class A

Leakage Current

< 1mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator -
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.52 kg (1.15 lb)	Boyutlar 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% /°C

Operating Humidity

< 95% RH

Shock Test (Non-Operating)

IEC60068

Vibration (Non-Operating)

IEC60068

Overvoltage

V1: < 32.4V, V2: 6.75V, Hiccup Mode, Non-Latching (Auto recovery)

Overload / Overcurrent

OLP: > 150% of total rated output power, Hiccup Mode, Non-Latching (Auto recovery)

Over Temperature

< 75°C Surrounding Air Temperature @ 100% load,
Non-Latching (Auto-recovery).

Short Circuit

Hiccup Mode, Non-Latching
(Auto-recovery when the fault is removed)

Degree of Protection

IPX0

MTBF

> 700,000 hrs. per Telcordia SR-332

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
cRUus: UL 60950-1 and CSA C22.2 No. 60950-1
UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB4943

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 0.5 KVac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: CISPR32, EN/BS EN 55032, FCC Title 47: Class B, GB 9254

Immunity

Generic Standards: EN/BS EN 55024
