PMC-24V150W2AA

Pano Tipi

PMC Seri

PMC-24V150W2AA

Çıkış Voltajı

24V

Çıkış Gücü

150W

Çıkış Akımı

6.25A

Giriş Voltajı Aralığı

180-264Vac

Boyutlar (L x W x H)

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.50 kg (1.10 lb)

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı

** Üretimi Sona Ermiş Ürün **

Yerine gelen: PMT-24V150W2BA

Etiketler

2 phase

Uygulamalar

Pano Tipi

PMC Seri

PMC-24V150W2AA

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı

** Üretimi Sona Ermiş Ürün **

Yerine gelen: PMT-24V150W2BA

Çıkış Voltajı

24V

Çıkış Gücü

150W

Çıkış Akımı

6.25A

Giriş Voltajı Aralığı

180-264Vac

Boyutlar

178 x 97 x 38 mm

7.01” x 3.82” x 1.50”

Ünite Ağırlığı

0.50 kg (1.10 lb)

Uygulamalar

Etiketler

2 phase

İndir

Datasheet

Yüklenme zamanı: 22-Sep-2021

Manual

Yüklenme zamanı: 17-Nov-2020


Yüklenme zamanı: 24-Mar-2025

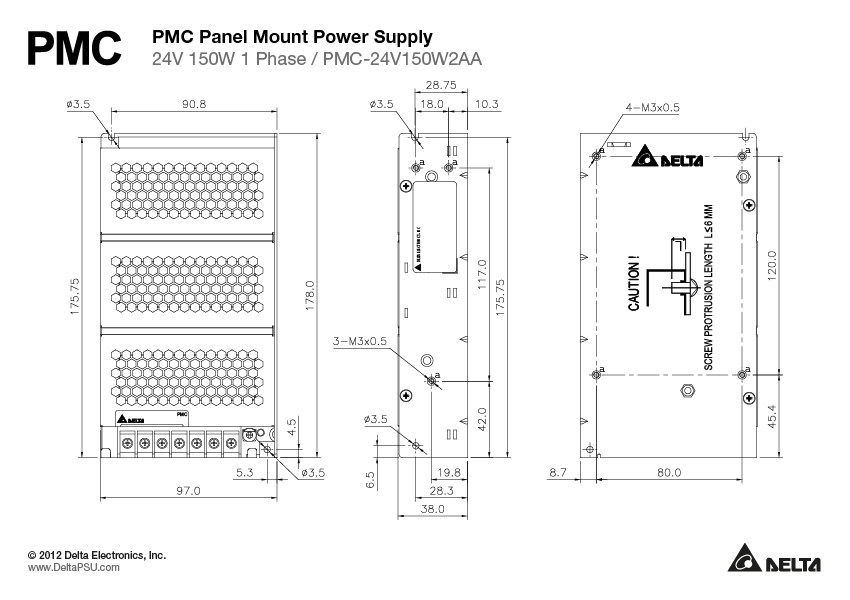

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 17-Nov-2020

CCC

Yüklenme zamanı: 22-Apr-2020

Yüklenme zamanı: 17-Nov-2020

EAC

Yüklenme zamanı: 22-Apr-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 17-Nov-2020

UKCA

Yüklenme zamanı: 22-Sep-2021

Yüklenme zamanı: 17-Nov-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

6.25A

Output Voltage

24V

Output Voltage Adjustment Range

22-28Vdc

Output Power

150W

Line Regulation

< 0.5% typ. (@ 85-264Vac input, 100% load)

Load Regulation

< 1% typ. (@ 170-264Vac input, 0-100% load)

PARD

<100mVpp

Start-up Time

< 1000ms @ nominal input (100% load)

Hold-up Time

> 20ms @ 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 170-264 Vac input, 0-100% load
(Slew Rate: 0.1 A/μs, 50% duty cycle @ 5 Hz)

Start-up with Capacitive Loads

8,000µF Max

Residual Ripple/PARD (20MHz)

<100 mVpp

Rise Time

< 30ms @ nominal input (100% load)

Nominal Input Voltage

200-240Vac

Input Voltage Range

180-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Nominal DC Input Voltage

220-250Vdc

DC Input Voltage Range

220-375Vdc

Input Current

< 1.60A @ 230Vac

Efficiency at 100% load

> 87.0% @ 230Vac

Inrush Current

< 120A @ 230Vac

Power Factor at 100% load

Conform to EN61000-3-2, Class A

Leakage Current

< 1mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator Green LED (DC OK)
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) <40dBA
Input/Output Terminal M3.5 x 7 Pins (Rated 300V/15A)
Signal -
Mounting Rail -
Wire AWG 20-14
Protection Structure -
Terminal -
Ünite Ağırlığı 0.50 kg (1.10 lb)	Boyutlar 178 x 97 x 38 mm 7.01” x 3.82” x 1.50”

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% /°C

Operating Humidity

< 95% RH

Shock Test (Non-Operating)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 1 times per direction, 6 times in total

Vibration (Non-Operating)

IEC60068-2-6, 10Hz to 500Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

Pollution Degree

Overvoltage

< 32V ±10%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery).

Overload / Overcurrent

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery).

Over Temperature

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery).

Short Circuit

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed).

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. per Telcordia SR-332

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 62368-1
UL/cUL recognizedP: UL 60950-1 and CSA C22.2 No. 60950-1, UL 62368-1 and CSA C22.2 No. 62368-1
CB scheme: IEC 60950-1, IEC 62368-1
CCC: GB/T9254, GB 17625.1 and GB 4943.1
仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5 KVac
Output to Ground: 500 Vac

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

Emission

Generic Standards: CISPR32, EN/BS EN 55032,
FCC Title 47: Class B, GB 9254

Immunity

Generic Standards: EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
