PMC-12V050W1AA

Pano Tipi

PMC Seri

PMC-12V050W1AA

Çıkış Voltajı

12V

Çıkış Gücü

50W

Çıkış Akımı

4.17A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Ünite Ağırlığı

0.26 kg (0.57 lb)

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı

** Geçersiz **

PMC-12V050W1AA, PMC-12V050W1AJ

Önerilen Model: PMT-12V50W2BA

Uygulamalar

Pano Tipi

PMC Seri

PMC-12V050W1AA

Öne Çıkanlar ve Özellikler

Çıkış Gücünde azalma olmadan 85Vac ila 264Vac arası evrensel AC giriş aralığı
Hafif ve korozyona dayanıklı tam alüminyum gövde
Yüksek MTBF > 700.000 saat (Telcordia SR-332'ye göre)
Aşırı Voltaj, Aşırı Akım, Aşırı Sıcaklık, Kısa Devre Korumaları
IEC/EN/UL 62368-1 sertifikalı

** Geçersiz **

PMC-12V050W1AA, PMC-12V050W1AJ

Önerilen Model: PMT-12V50W2BA

Çıkış Voltajı

12V

Çıkış Gücü

50W

Çıkış Akımı

4.17A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

128 x 97 x 38 mm

5.04” x 3.82” x 1.50”

Ünite Ağırlığı

0.26 kg (0.57 lb)

Uygulamalar

İndir

Datasheet

Yüklenme zamanı: 23-Aug-2021

Manual

Yüklenme zamanı: 30-Nov-2020


Yüklenme zamanı: 18-Aug-2025

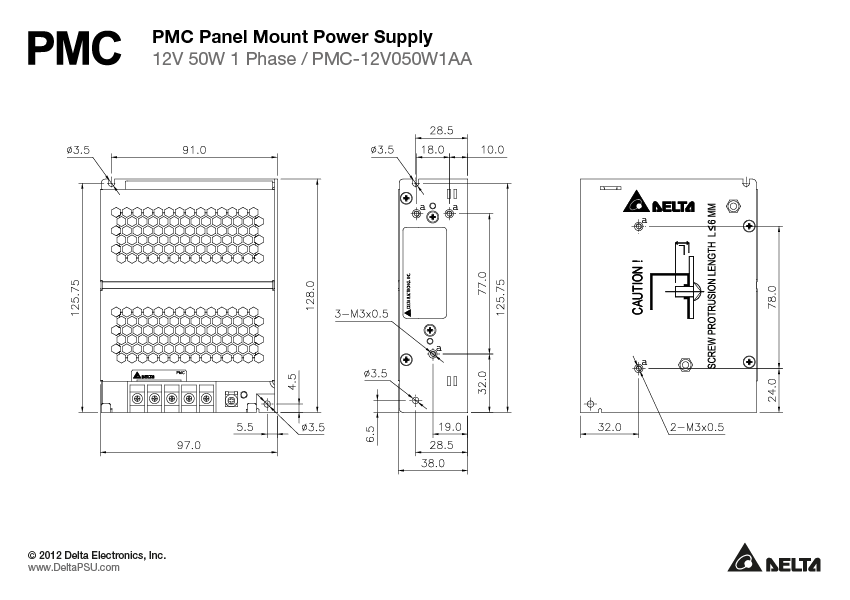

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

BIS

Yüklenme zamanı: 23-Aug-2021

Yüklenme zamanı: 30-Nov-2020

CCC

Yüklenme zamanı: 15-Nov-2022

Yüklenme zamanı: 30-Nov-2020

EAC

Yüklenme zamanı: 22-Apr-2020

Yüklenme zamanı: 23-Aug-2021

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 30-Nov-2020

UKCA

Yüklenme zamanı: 23-Aug-2021

Yüklenme zamanı: 30-Nov-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

4.17A

Output Voltage

12V

Output Voltage Adjustment Range

11-14Vdc

Output Power

50W

Line Regulation

< 0.5% typ. (@ 85-264Vac input, 100% load)

Load Regulation

< 1% typ. (@ 85-264Vac input, 0 to 100% load)

PARD

< 100mVpp

Start-up Time

< 2500ms @ nominal input (100% load)

Hold-up Time

> 15ms @ 115Vac,
> 80ms @ 230Vac (100% load)

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 85-264Vac input, 0-100% load
(Slew Rate: 0.1A/μs, 50% duty cycle @ 5Hz to 1KHz)

Start-up with Capacitive Loads

8,000µF Max

Rise Time

< 30ms @ nominal input (100% load)

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Nominal DC Input Voltage

125-250Vdc

DC Input Voltage Range

125-375Vdc

Input Current

< 1.1A @ 115Vac,
< 0.7A @ 230Vac

Efficiency at 100% load

> 84% @ 115Vac,
> 85% @ 230Vac

Inrush Current

< 30A @ 115Vac,
< 65A @ 230Vac

Power Factor at 100% load

Conform to EN61000-3-2

Leakage Current

< 1mA @ 240Vac

Case Chassis / Cover Aluminium
Indicator Green LED DC OK
Cooling System Convection
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) <40dBA
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 0.26 kg (0.57 lb)	Boyutlar 128 x 97 x 38 mm 5.04” x 3.82” x 1.50”

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +85°C

Power De-rating

> 50°C de-rate power by 2.5% /°C

Operating Humidity

5 to 95% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC60068-2-27, 30G (300m/S²) for a duration of 18ms 3 times per direction, 18 times in total

Vibration (Non-Operating)

IEC60068-2-6, 10Hz to 150Hz @ 50m/S² (5G peak); 20 min per axis for all X, Y, Z direction

Operating Altitude

0 to 3,000 Meters (9,840 ft)

Pollution Degree

Over Voltage Category

Overvoltage

16V +10%/-5%, SELV output, Hicc-up Mode, Non-Latching (Auto recovery)

Overload / Overcurrent

> 120% of rated load current, Hicc-up Mode, Non-Latching (Auto recovery)

Over Temperature

< 75°C Ambient Temp@ 100% load, Non-Latching (Auto-recovery)

Short Circuit

Hicc-up Mode, Non-Latching (Auto-recovery when the fault is removed)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 700,000 hrs. as per Telcordia SR-332
I/P: 115Vac, O/P: 100% load, Ta: 25°C

Expected Cap Life Time

10 years (115Vac & 230Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 62368-1
UL/cUL recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E191395), UL 62368-1 and CSA C22.2 No. 62368-1 (File No. E191395)
CB scheme: IEC60950-1, IEC-62368-1
CCC: GB/T9254, GB17625.1 and GB4943.1
仅适用于海拔 2000m 以下地区安全使用

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 1.5KVac
Output to Ground: 0.5 KVac

Safety Entry Low Voltage

SELV (IEC 60950-1)

UKCA

In conformance with Electrical Equipment (Safety) Regulations 2016 No. 1011 and
The Electromagnetic Compatibility Regulations 2016 No. 1091

BIS

IEC 60950-1

K 60950-1

Emission

Generic Standards: CISPR 32, EN/BS EN 55032, FCC Title 47: Class B, GB9254

Immunity

Generic Standards: EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class A

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
