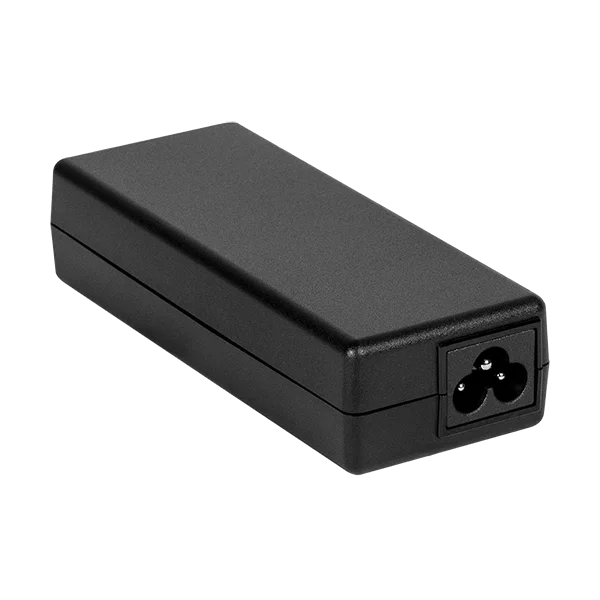

ADT-090A24AA

Adaptör

ADT Seri

ADT-090A24AA

Çıkış Voltajı

24V

Çıkış Gücü

90W

Çıkış Akımı

3.75A

Giriş Voltajı Aralığı

90-264Vac

Boyutlar (L x W x H)

126 x 51 x 30 mm

4.96” x 2.01” x 1.18”

Ünite Ağırlığı

0.18kg (0.40 lb)

Öne Çıkanlar ve Özellikler
  • Verimlilik DoE Seviyesi 6
  • Yüksüz güç tüketimi < 0,15W
  • Evrensel AC girişi / Tam aralık
  • Tamamen kapalı plastik kasa
  • Koruma: kısa devre, aşırı voltaj, aşırı akım, aşırı sıcaklık
Uygulamalar


ADT-090A24AA
ADT-090A24AA

Adaptör

ADT Seri

ADT-090A24AA

Öne Çıkanlar ve Özellikler
  • Verimlilik DoE Seviyesi 6
  • Yüksüz güç tüketimi < 0,15W
  • Evrensel AC girişi / Tam aralık
  • Tamamen kapalı plastik kasa
  • Koruma: kısa devre, aşırı voltaj, aşırı akım, aşırı sıcaklık
Çıkış Voltajı

24V

Çıkış Gücü

90W

Çıkış Akımı

3.75A

Giriş Voltajı Aralığı

90-264Vac

Boyutlar

126 x 51 x 30 mm

4.96” x 2.01” x 1.18”

Ünite Ağırlığı

0.18kg (0.40 lb)

Uygulamalar

İndir

İndir

Datasheet

Yüklenme zamanı: 20-Oct-2025

Manual

Yüklenme zamanı: 22-Nov-2023


Yüklenme zamanı: 31-Mar-2025

Mechanical Drawing

Yüklenme zamanı: 23-Jun-2020

.DXF

Yüklenme zamanı: 17-Jun-2020

.STP

Yüklenme zamanı: 17-Jun-2020

BSMI

Yüklenme zamanı: 17-Jun-2020

CB

Yüklenme zamanı: 17-Jan-2023

CCC

Yüklenme zamanı: 17-Jun-2020

CE

Yüklenme zamanı: 23-May-2022

CE & UKCA

Yüklenme zamanı: 05-Aug-2021

KC

Yüklenme zamanı: 17-Jun-2020

PSE

Yüklenme zamanı: 17-Jun-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 27-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

UL

Yüklenme zamanı: 17-Jun-2020

Teknik Özellikler

Teknik Özellikler

Output Current
3.75A
Output Voltage
24V
Output Voltage Range
Output Voltage Adjustment Range
-
Output Power
90W
Output Current Adjustment Range
Max Output Voltage
Buffering Time
-
Line Regulation
± 0.5%
Load Regulation
± 4.5%
PARD
240 mV pk-pk @ 0 to 40°C
480 mV pk-pk @ -10 to 0°C
Start-up Time
1000 ms @ 115Vac, 500 ms @ 230Vac
Hold-up Time
30 ms @ nominal input, full load
Dynamic Response (Overshoot & Undershoot O/P Voltage)
-
Start-up with Capacitive Loads
-
Remote ON/OFF
-
Protective Device
-
Voltage Drop Between Input and Output
-
Residual Ripple/PARD (20MHz)
-
Residual Ripple
-
Max. Power
-
Ripple & Noise
-
LED System Voltage Range in CC Mode
-
Rise Time
40ms @ nominal input, full load
Power Boost Duration
-
Power Boost Recovery Time
-
Pik Güç
-
Nominal Input Voltage
100-240Vac
Input Voltage Range
90-264Vac
Max Input Voltage
-
Nominal Input Frequency
50-60Hz
Input Frequency Range
Nominal DC Input Voltage
DC Input Voltage Range
-
Input Current
1.3A max. @ 115Vac, 0.6A max. @ 230Vac
Input Power (Standby Mode)
-
Efficiency at 100% load
90% typ. @ 115Vac, 91.55% typ. @ 230Vac
Inrush Current
No damage
Charging Time
-
Power Factor at 100% load
0.9 min. @ 230Vac, Rated output current
Leakage Current
0.1mA @ 240Vac/50Hz
Nominal Current
-
Total Harmonic Distortion
-
Power Dissipation
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Case Chassis / Cover
PC
Indicator
-
Cooling System
Convection
Input Terminal
Socket C6 type
Output Terminal
Barrel (O.D: 5.5mm, I.D: 2.5mm, length: 11mm)
Signal Terminal
-
Noise Sound Pressure Level (SPL)
-
Input/Output Terminal
-
Signal
-
Mounting Rail
-
Wire
-
Protection Structure
-
Terminal
-
Ünite Ağırlığı
0.18kg (0.40 lb)
Boyutlar
126 x 51 x 30 mm
4.96” x 2.01” x 1.18”
Vibration (Operating)
-
Shock Test (Operating)
-
Operating Temperature
-10°C to +60°C
Storage Temperature
-40°C to +85°C
Power De-rating
>40°C de-rated by 2.5%/°C
Operating Humidity
5%-95% RH (non-condensing)
Shock Test (Non-Operating)
50G, 11ms, 1 shock for each direction
Vibration (Non-Operating)
5-500Hz, 2.09Grms, 20mins, one cycle for each three axis
Storage Humidity
-
Operating Altitude
5,000 meters (16,400 feet)
Pollution Degree
-
Bump Test (Operating)
-
Over Voltage Category
-
Corrosion
-
Shock
-
Vibration
-
Akustik Gürültü
-
Overvoltage
33V, Latch
Overload / Overcurrent
120-180% , Latch
Over Temperature
Latch Mode
Short Circuit
Latch Mode
Reverse Polarity Protection
-
Degree of Protection
-
Protection Against Shock
Class I with function earth
Input Polarity Protection
-
Battery Polarity Protection
-
Wrong Battery Voltage Protection
-
Deep Discharge Protection
-
Overload
-
Overcurrent
-
Internal Fuse
-
Insufficient Input Voltage Protection
-
MTBF
> 300,000 hrs. per Telcordia SR-332
at Input: 115Vac, Output: 100% load, Ta: 25°C
Expected Cap Life Time
5 years (50% load @ 25°C)
Safety Certificate
-
Electrical Safety
IEC/EN 60950-1 ; IEC/UL/EN 62368-1
BSMI CNS14336-1
CCC GB4943.1
PSE J60950-1 (H29)
KC K60950-1
CE
Comply with EMC Directive 2014/30/EU and the Low Voltage Directive 2014/35/EU
Medical Safety
-
Galvanic Isolation
I/P to O/P: 3000Vac
Industrial Control Equipment
-
Hazardous Location / ATEX
-
II 3 G ATEX 2014/34/EU
-
Electrical Equipments of Machines
-
Electrical Equipment for Use in Electrical Power Installations
-
Safety Entry Low Voltage
-
Maritime
-
Material and Parts
-
Isolation Resistance
-
PE Resistance
-
UKCA
In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
-
SIL3
-
Emission
CISPR/EN/BS EN 55032 Class B
BSMI CNS13438
FCC Part 15
GB/T9254
KN32
Immunity
EN/BS EN 55024; KN35
Harmonic Current Emissions
IEC 61000-3-2 Class D; GB17625.1-2003
Voltage Fluctuation and Flicker
-
ESD Immunity
Level 4 Criteria A
Air Discharge: 15kV
Contact Discharge:8kV
Radiated Immunity
Level 2 Criteria A
80MHz-1GHz, 3V/m , 80% AM(1KHz)
EFT
Level 2 Criteria A: 2kV
Surge
Level 3 Criteria A
Common Mode: 2kV
Differential Mode: 1kV
Conducted Immunity
Level 2 Criteria A
150kHz-80MHz, 3Vrms, Sine Wave, 80%, AM modulation
Magnetic Field
Level 2 Criteria A
Magnetic field strength 1A/m
Voltage Dips
Voltage dips
70% reduction/0.5 periods (Criterion A)
40% reduction/5 periods (Criterion B)
Voltage short interruptions
5% reduction/250 periods (Criterion B2)
Component Power Supply for General Use
-
Nominal Battery Voltage
-
Battery Voltage Range
-
Battery Capacity
-
Battery Charging Mode
-
End of Charge Voltage
-
Battery Fuse
-
Battery Discharging Voltage Range
-
Battery Charging Current
-
Battery Current Consumption
-
Discharging Current
-
Recommended Charging Voltage
-
