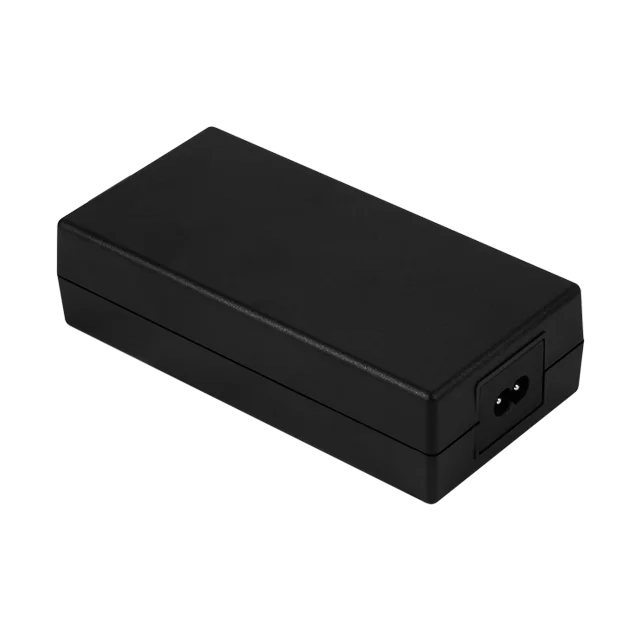

MDS-090BAS24 A

Adapter

MDS Adapter Serie

MDS-090BAS24 A

Ausgangsspannung

24V

Ausgangsleistung

90W

Ausgangsstrom

3.75A

Eingangsspannungsbereich

90-264Vac

Abmessungen (L x W x H)

150 x 75 x 40 mm

5.91” x 2.95” x 1.57”

Gewicht

0.50 kg (1.10 lb)

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Low touch current (<0.1mA Normal & ,0.3mA single fault)
  • Over-Voltage/Load/Temperature & Short Circuit protections
  • 1 Million Hours MTBF
  • 2 × MOPP isolation
  • 3 years warranty
Anwendungen


MDS-090BAS24 A
MDS-090BAS24 A

Adapter

MDS Adapter Serie

MDS-090BAS24 A

Highlights & technische Merkmale
  • Safety Approvals to IEC 60601-1 & IEC 62368-1
  • Compliant with IEC 60601-1-2 4th Ed. Requirements
  • Low touch current (<0.1mA Normal & ,0.3mA single fault)
  • Over-Voltage/Load/Temperature & Short Circuit protections
  • 1 Million Hours MTBF
  • 2 × MOPP isolation
  • 3 years warranty
Ausgangsspannung

24V

Ausgangsleistung

90W

Ausgangsstrom

3.75A

Eingangsspannungsbereich

90-264Vac

Abmessungen

150 x 75 x 40 mm

5.91” x 2.95” x 1.57”

Gewicht

0.50 kg (1.10 lb)

Anwendungen

Download

Download

Datasheet

Uploaded on 01-Dec-2023


Uploaded on 10-Feb-2026

Mechanical Drawing

Uploaded on 26-Apr-2023

.DXF

Uploaded on 26-Apr-2023

.STP

Uploaded on 22-Apr-2020

CB

Uploaded on 18-Oct-2023

CCC

Uploaded on 09-Jun-2020

CE & UKCA

Uploaded on 24-Jun-2021

REACH

Uploaded on 02-Mar-2026

RoHS

Uploaded on 02-Mar-2026

TSCA

Uploaded on 15-Nov-2023

UL

Uploaded on 22-Apr-2020

Tech Specs

Tech Specs

Ausgangsstrom
3.75A
Ausgangsspannung
24V
Ausgangsspannung
Einstellbare Ausgangsspannung
-
Ausgangsleistung
90W
einstellbarer Ausgangsstrom
Max. Ausgangsspannung
Pufferzeit
-
Ausgleich von Spannungsschwankungen
±0.5% max.
Ausgleich von Laständerung
±5% max.
PARD
-
Einschaltzeit
3000ms
Netzausfall-Überbrückungszeit
6ms @ 115Vac&230Vac
Dynamische Antwort (Über- & Unterschreiten der Betriebsspannung)
± 5% @ 50-100% load (Overshoot & Undershoot O/P Voltage)
Anlauf mit kapazitiver Last
-
externe Steuerung (ein/aus)
-
Schutzeinrichtung
-
Spannungsabfall zwischen Eingang und Ausgang
-
Restwelligkeit/ PARD (20MHz)
-
Restwelligkeit
-
Max. Leistgung
-
Welligkeit & Rauschen
-
LED System Spannungsbereich im CC-Modus
-
Einschwingzeit
-
Power Boost Dauer
-
Power Boost Erholzeit
-
Spitzenleistung
-
Nominale Eingangsspannung
100-240Vac
Eingangsspannungsbereich
90-264Vac
Max. Eingangsspannung
-
Eingangsfrequenz
50-60Hz
Eingangsfrequenz
47-63Hz
DC-Nenneingangsspannung
DC-Eingangsspannungsbereich
-
Eingangsstrom
2A @ 115Vac, 1A @ 230Vac
Standby-Leistung
-
Effizienz bei 100 %
87.61% @ Full load
Einschaltstrom
-
Ladezeit
-
Leistungsfaktor bei 100%
-
Kriechstrom
-
Nennstrom
-
Restwelligkeit
-
Leistungsverlust
-
Efficiency @ 10% load
-
Input Voltage Phase
-
Gehäuseausführung
PC
Anzeige
-
Kühlsystem
-
Eingangsklemme
-
Ausgangsklemme
-
Signalklemme
-
Geräuschschalldruckpegel (SPL)
-
Eingangs-/Ausgangsklemme
-
Signal
-
Montageschiene
-
Leitung
-
Schutz
-
Anschlussklemmen
-
Gewicht
0.50 kg (1.10 lb)
Abmessungen
150 x 75 x 40 mm
5.91” x 2.95” x 1.57”
Vibration (Betrieb)
-
Stoßtest (Betrieb)
-
Betriebstemperaturbereich
0°C to +40°C
Lagertemperatur
-40°C to +85°C
Leistungsbegrenzung
-
Luftfeuchtigkeit Betrieb
10-95% RH (Non-Condensing)
Stoßtest (außer Betrieb)
50G, 11ms, 3 shocks for each direction
Vibration (außer Betrieb)
5-500Hz, 2.09Grms, 20 minute for each three axis
Luftfeuchtigkeit (Lagerung)
-
Einsatzhöhe
5,000 meters (16402 feet)
Verschmutzungsgrad
-
Stoßtest (Betrieb)
-
Überspannungskategorie
-
Corrosion
-
Shock
-
Vibration
-
Akustisches Rauschen
-
Überspannung
150%, Latch Mode (max.)
Überlast/ Überstrom
150% of rated load current (max.), Hiccup Mode, (Non-Latching, Auto-Recovery)
Übertemperatur
Latch Mode or Auto-Recovery
Kurzschluss
Hiccup Mode, (Non-Latching, Auto-Recovery)
Batterieverpolschutz
-
Schutzklasse
IP22
Schutz gegen Schock
Class II
Eingangsverpolschutz
-
Batterieverpolschutz
-
Schutz falsche Batteriespannung
-
Tiefentladungsschutz
-
Überlast
-
Überstrom
-
Integrierte Sicherung
-
Schutz gegen unzureichende Eingangsspannung
-
MTBF
1 Million Hrs based on Telecordia SR-332
Max. Lebensdauer
-
Safety Certificate
-
Elektrische Sicherheit
IEC 60950-1 (Ed.2,2005), IEC 62368-1, GB 4943.1-2011, GB 9254-2008, GB 17625.1-2003
CE
In conformance with EN 60601-1: 2006 + A11: 2011 + A1: 2013 + A12: 2014 & EN 60601-1-2: 2015
Medizinische Unbedenklichkeit
IEC 60601-1 CB report
IEC 60601-1, EN 60601-1, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES 60601-1
Galvanische Trennung
Input to Output 4000 Vac
Industrielle Steuerungen
-
Gefahrenbereich/ ATEX
-
II 3 G ATEX 2014/34/EU
-
Elektrische Ausrüstung an Maschinen
-
Elektrische Ausrüstung zum Einsatz in Stromversorgungsanlagen
-
Sicherheit Eingang Niederspannung
-
Maritim
-
Material und Teile
-
Isolationswiderstand
-
PE-Widerstand
-
UKCA
Medical Devices Regulations 2002 (UK MDR 2002)
Certificates for Other Countries
-
BIS
-
KC
-
Electrical Equipment for Measurement, Control, and Laboratory Use
-
ITE Safety
IEC 60950-1, IEC 62368-1
GB 4943.1, GB 9254, GB 17625.1
SIL3
-
Emission
EN/BS EN 55011, EN/BS EN 55032, Compliance to FCC Title 47:Class B
Störfestigkeit
-
Oberwellenstrom Emissionen
IEC61000-3-2 Meet Class A limit
Spannungsverlust und Flackern
-
ESD-Störfestigkeit
-
Strahlungsgebundene Störfestigkeit
-
EFT
-
Stoßspannung
-
Leitungsgebundene Störfestigkeit
-
Magnetfeld
-
Spannungsabfälle
-
Komponentennetzteil, Universell
-
Nennspannung Batterie
-
Batteriespannungsbereich
-
Batteriekapazität
-
Batterielademodus
-
Spannung am Ende des Ladevorgangs
-
Batteriesicherung
-
Entladeschussspannungsbereich
-
Batterieladestrom
-
Battery Current Consumption
-
Entladestrom
-
Empfohlene Ladespannung
-
