MDS-150AAS24 F/B

Adaptör

MDS Adapter Seri

MDS-150AAS24 F/B

Çıkış Voltajı

24V

Çıkış Gücü

150W

Çıkış Akımı

6.25A

Giriş Voltajı Aralığı

90-264Vac

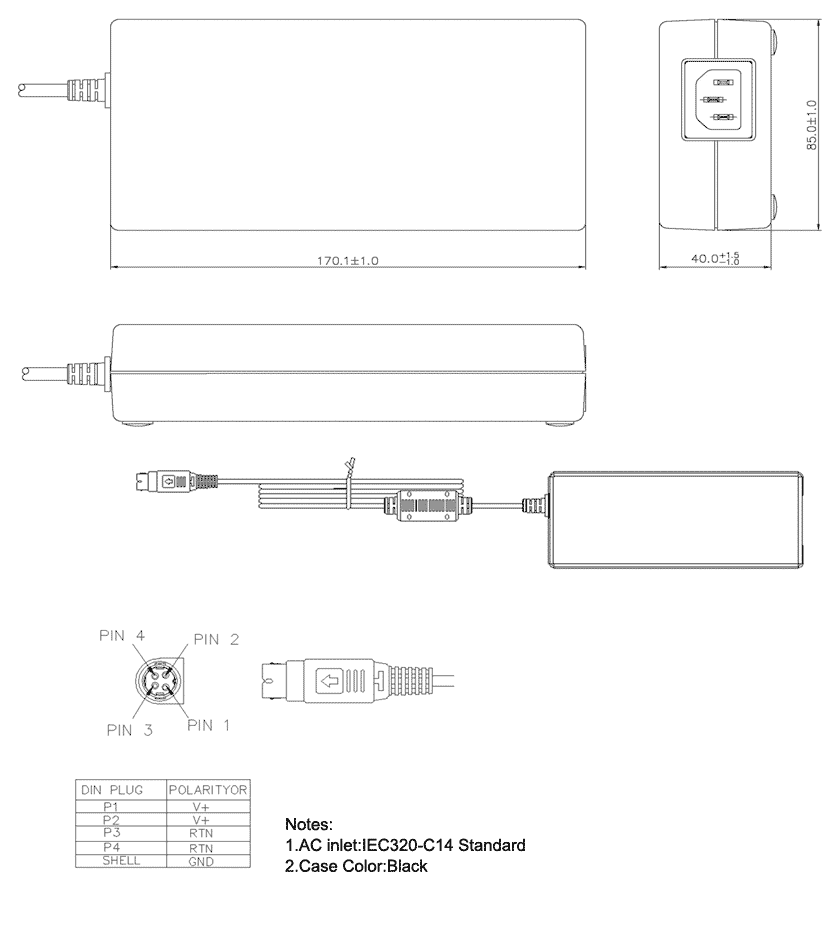

Boyutlar (L x W x H)

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

Ünite Ağırlığı

1.10 kg (2.43 lb)

Öne Çıkanlar ve Özellikler

DOE Seviye 6 ve ErP Lot 7 uyumlu
IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
Aşırı Voltaj, Aşırı Sıcaklık, Kısa Devre Korumaları, Aşırı Yük Korumaları
1 Milyon Saat MTBF
2 x MOPP yalıtım

** NRND **
Önerilen Model: MEA-160A24C GAA

Optional Models

Model	Description
MDS-150AAS24 BA	Class II with functional Earth, 4 Pin DIN
MDS-150AAS24 BE	Class II with functional Earth, tuning fork
MDS-150AAS24 FA	Class I, 4 Pin DIN

Uygulamalar

Adaptör

MDS Adapter Seri

MDS-150AAS24 F/B

Öne Çıkanlar ve Özellikler

DOE Seviye 6 ve ErP Lot 7 uyumlu
IEC60601-1 Sürüm 3.1 & IEC 62368-1 onayları
IEC 60601-1-2 4. Sürüm gereksinimleriyle uyumlu
Düşük dokunma akımı (<0,1mA ve 0,3mA sinyal hatası)
Aşırı Voltaj, Aşırı Sıcaklık, Kısa Devre Korumaları, Aşırı Yük Korumaları
1 Milyon Saat MTBF
2 x MOPP yalıtım

** NRND **
Önerilen Model: MEA-160A24C GAA

Çıkış Voltajı

24V

Çıkış Gücü

150W

Çıkış Akımı

6.25A

Giriş Voltajı Aralığı

90-264Vac

Boyutlar

170 x 85 x 40 mm

6.69” x 3.35” x 1.57”

Ünite Ağırlığı

1.10 kg (2.43 lb)

Uygulamalar

Optional Models

Model	Description
MDS-150AAS24 BA	Class II with functional Earth, 4 Pin DIN
MDS-150AAS24 BE	Class II with functional Earth, tuning fork
MDS-150AAS24 FA	Class I, 4 Pin DIN

İndir

Datasheet

Yüklenme zamanı: 28-Apr-2025

Manual

Yüklenme zamanı: 22-Nov-2023


Yüklenme zamanı: 10-Feb-2026

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 18-Oct-2023

CCC

Yüklenme zamanı: 28-Dec-2023

CE & UKCA

Yüklenme zamanı: 22-Jun-2021

FCC

Yüklenme zamanı: 13-Dec-2021

PSE

Yüklenme zamanı: 01-Apr-2023

REACH

Yüklenme zamanı: 02-Mar-2026

RoHS

Yüklenme zamanı: 02-Mar-2026

TSCA

Yüklenme zamanı: 15-Nov-2023

Yüklenme zamanı: 22-Apr-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

6.25A

Output Voltage

24V

Output Power

150W

Line Regulation

± 0.5%

Load Regulation

± 5%

Start-up Time

3000ms @ 115Vac

Hold-up Time

20ms @ 115Vac

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 50-100% load

Ripple & Noise

240mV pk-pk @ Full load

Nominal Input Voltage

100-240Vac

Input Voltage Range

90-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

4A @ 115Vac,
2A @ 230Vac

Efficiency at 100% load

90.7% (typ.)

Inrush Current

50A @ 115Vac,
100A @ 230Vac (typ.)

Leakage Current

0.1mA @ 275Vac NC,
0.3mA @ 275Vac SFC

Case Chassis / Cover PC
Indicator -
Cooling System -
Input Terminal -
Output Terminal -
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire -
Protection Structure -
Terminal -
Ünite Ağırlığı 1.10 kg (2.43 lb)	Boyutlar 170 x 85 x 40 mm 6.69” x 3.35” x 1.57”

Operating Temperature

0°C to +40°C

Storage Temperature

-40°C to +85°C

Power De-rating

10-90% RH (Non-Condensing)

Operating Humidity

10-90% RH (Non-Condensing)

Shock Test (Non-Operating)

50G, 11ms, 3 shocks for each direction

Vibration (Non-Operating)

5-500Hz, 2.09Grms, 20minutes for each three axis

Operating Altitude

3,000 meters (9842.52 feet)

Overvoltage

150%, Latch Mode

Overload / Overcurrent

130% of rated load current, Hiccup Mode, (Non-Latching, Auto-Recovery)

Over Temperature

Hiccup Mode, (Non-Latching, Auto-Recovery)

Short Circuit

Hiccup Mode, (Non-Latching, Auto-Recovery)

Degree of Protection

IP40

Protection Against Shock

Class II with functional earth

MTBF

1 Million Hours based on Telecordia SR-332

Electrical Safety

IEC60950-1 (Ed.2,2005), IEC62368-1, GB4943.1-2011, GB9254-2008, GB17625.1-2003

In conformance with EN 60601-1 & EN 60601-1-2

Medical Safety

IEC 60601-1 CB report
EN 60601-1 (2006) + A11 + A1 + A12, CAN/CSA-C22.2 No. 60601-1, ANSI/AAMI ES 60601-1:2005/(R)2012

Galvanic Isolation

Input to Output: 4000 Vac

UKCA

Medical Devices Regulations 2002(UK MDR 2002)

ITE Safety

IEC 60950-1, IEC 62368-1, GB 4943.1, GB/T 9254.1, GB 17625.1

Emission

EN/BS EN 55011, EN/BS EN 55032, FCC Title 47: Class B

Harmonic Current Emissions

IEC61000-3-2 Meet Class A & D limit

Voltage Fluctuation and Flicker

IEC61000-3-3
