PJ-12V150W

Açık Kasa

PJ Seri

PJ-12V150W

Çıkış Voltajı

12V

Çıkış Gücü

150W

Çıkış Akımı

12.5A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar (L x W x H)

160 x 75 x 37 mm (Open Frame)
188 x 85 x 47 mm (Enclosed)
6.29" x 2.95" x 1.45" (Open Frame)
7.40" x 3.34" x 1.85" (Enclosed)

Ünite Ağırlığı

0.30 kg (Open Frame)
0.51 kg (Enclosed) (0.66 lb)

Öne Çıkanlar ve Özellikler

85-246Vac arası evrensel AC giriş voltajı
Düşük Ani Akım / Düşük Kaçak Akım
Enerji tasarrufu için yüksek verimlilik ve PF faktörü
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf D uyumlu
PCBA'larda kimyasal ve toz kirleticilere karşı koruma amaçlı konformal kaplama
Uzaktan Açma/Kapama (150W için opsiyonel)
Çok yönlü konfigürasyon seçenekleri: Açık Kasa, L Kasa, Kapalı
Uzun ömürlü kapasitörler

** NRND **

PJ-12V150WBNA, PJ-12V150WBRA

Önerilen Model: PJ-12V150WDRA

PJ-12V150WCNA, PJ-12V150WCRA, PJ-12V150WLNA, PJ-12V150WLRA

Önerilen Model: PJ-12V150WERA

Optional Models

Model	Description
PJ-12V150WBNA	Open Frame
PJ-12V150WBRA	Open Frame, remote ON/OFF
PJ-12V150WLNA	L Frame
PJ-12V150WLRA	L Frame, remote ON/OFF
PJ-12V150WCNA	Enclosed
PJ-12V150WCRA	Enclosed, remote ON/OFF

Uygulamalar

Açık Kasa

PJ Seri

PJ-12V150W

Öne Çıkanlar ve Özellikler

85-246Vac arası evrensel AC giriş voltajı
Düşük Ani Akım / Düşük Kaçak Akım
Enerji tasarrufu için yüksek verimlilik ve PF faktörü
Harmonik akım IEC/BS EN/EN 61000-3-2, Sınıf D uyumlu
PCBA'larda kimyasal ve toz kirleticilere karşı koruma amaçlı konformal kaplama
Uzaktan Açma/Kapama (150W için opsiyonel)
Çok yönlü konfigürasyon seçenekleri: Açık Kasa, L Kasa, Kapalı
Uzun ömürlü kapasitörler

** NRND **

PJ-12V150WBNA, PJ-12V150WBRA

Önerilen Model: PJ-12V150WDRA

PJ-12V150WCNA, PJ-12V150WCRA, PJ-12V150WLNA, PJ-12V150WLRA

Önerilen Model: PJ-12V150WERA

Çıkış Voltajı

12V

Çıkış Gücü

150W

Çıkış Akımı

12.5A

Giriş Voltajı Aralığı

85-264Vac

Boyutlar

160 x 75 x 37 mm (Open Frame)
188 x 85 x 47 mm (Enclosed)
6.29" x 2.95" x 1.45" (Open Frame)
7.40" x 3.34" x 1.85" (Enclosed)

Ünite Ağırlığı

0.30 kg (Open Frame)
0.51 kg (Enclosed) (0.66 lb)

Uygulamalar

Optional Models

Model	Description
PJ-12V150WBNA	Open Frame
PJ-12V150WBRA	Open Frame, remote ON/OFF
PJ-12V150WLNA	L Frame
PJ-12V150WLRA	L Frame, remote ON/OFF
PJ-12V150WCNA	Enclosed
PJ-12V150WCRA	Enclosed, remote ON/OFF

İndir

Datasheet

Yüklenme zamanı: 23-Mar-2023

Manual

Yüklenme zamanı: 22-Apr-2020


Yüklenme zamanı: 13-Aug-2025

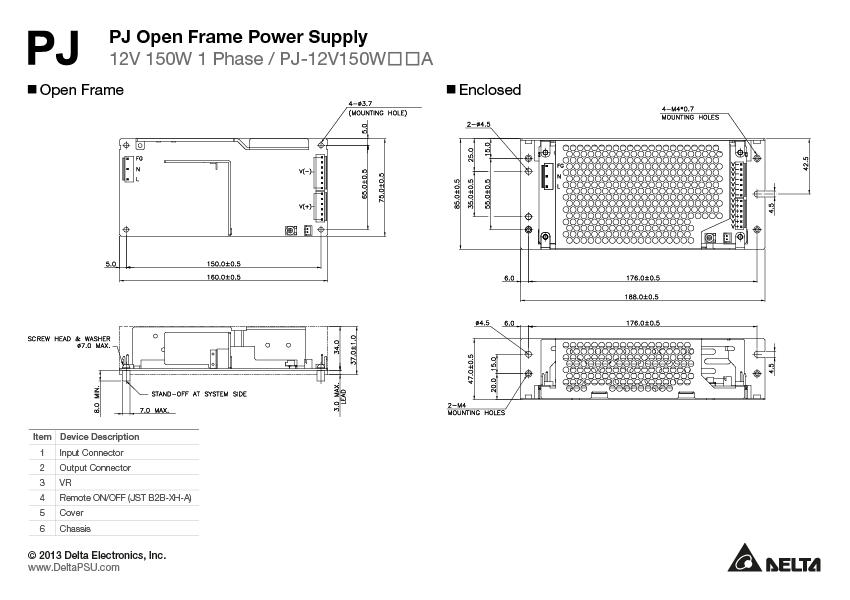

Mechanical Drawing

Yüklenme zamanı: 22-Apr-2020

.DXF

Yüklenme zamanı: 22-Apr-2020

.STP

Yüklenme zamanı: 22-Apr-2020

Sertifikalar

Yüklenme zamanı: 28-May-2025

CE & UKCA

Yüklenme zamanı: 07-Jul-2021

CSA

Yüklenme zamanı: 23-Nov-2020

REACH

Yüklenme zamanı: 09-May-2024

RoHS

Yüklenme zamanı: 28-May-2024

TSCA

Yüklenme zamanı: 15-Nov-2023

TUV

Yüklenme zamanı: 24-May-2022

Yüklenme zamanı: 22-Apr-2020

Grafik Kullanıcı Arayüzü Yazılımı

Teknik Özellikler

Output Current

12.5A

Output Voltage

12V

Output Voltage Adjustment Range

10.8-13.2Vdc

Output Power

150W

Line Regulation

< 48mV

Load Regulation

< 100mV

Start-up Time

500ms typ. @ 100Vac

Hold-up Time

20ms typ. @ 100Vac

Dynamic Response (Overshoot & Undershoot O/P Voltage)

± 5% @ 0-50% load and 50-100% load (Slew Rate: 0.1A/µS)

Start-up with Capacitive Loads

6,000µF Max

Ripple & Noise

< 150 mVpp @ 0°C to 50°C,
< 180 mVpp @ -10°C to

Nominal Input Voltage

100-240Vac

Input Voltage Range

85-264Vac

Nominal Input Frequency

50-60Hz

Input Frequency Range

47-63Hz

Input Current

1.90A typ. @ 100Vac,
0.95A typ. @ 200Vac

Efficiency at 100% load

88.0% typ. @ 100Vac,
91.0% typ. @ 200Vac

Inrush Current

15A typ. @ 100Vac,
30A typ. @ 200Vac

Power Factor at 100% load

0.99 typ. @ 100Vac, 0.97 typ. @ 200Vac

Leakage Current

0.2mA @ 100Vac,
0.4mA @ 230Vac

Case Chassis / Cover SGCC
Indicator -
Cooling System Convection
Input Terminal JST B3P5-VH (LF)(SN)
Output Terminal V–: JST B7P-VH (LF)(SN), V+: JST B6P-VH (LF)(SN)
Signal Terminal -
Noise Sound Pressure Level (SPL) -
Input/Output Terminal -
Signal -
Mounting Rail -
Wire AWG 22-18
Protection Structure -
Terminal -
Ünite Ağırlığı 0.30 kg (Open Frame) 0.51 kg (Enclosed) (0.66 lb)	Boyutlar 160 x 75 x 37 mm (Open Frame) 188 x 85 x 47 mm (Enclosed) 6.29" x 2.95" x 1.45" (Open Frame) 7.40" x 3.34" x 1.85" (Enclosed)

Vibration (Operating)

IEC 60068-2-6, 10 Hz to 55 Hz @ 19.6 m/S² (2 G); 3 min period, 60 min per axis for all X, Y, Z direction

Operating Temperature

-10°C to +70°C

Storage Temperature

-25°C to +75°C

Power De-rating

> 50°C de-rate power by 2% /°C,
< 90Vac de-rate power by 2% / V

Operating Humidity

5 to 90% RH (Non-Condensing)

Shock Test (Non-Operating)

IEC60068-2-27, 196.1m/S² (20G),11ms, once along X, Y, and Z axis

Overvoltage

13.8-16.8V, Latch Mode

Overload / Overcurrent

> 105% of rated load current, Hicc-up Mode, Non-Latching (Auto-Recovery)

Over Temperature

Latch Mode

Short Circuit

Hicc-up Mode, Non-Latching (Auto-Recovery when the fault is removed)

Protection Against Shock

Class I with Primary Earth connection

MTBF

> 200,000 hrs. as per JEITA RCR-9102B

Expected Cap Life Time

10 years (115Vac, 50% load @ 40°C)

Electrical Safety

TUV Bauart: EN 60950-1, EN 62368-1
UL/cUL Recognized: UL 60950-1 and CSA C22.2 No. 60950-1 (File No. E131881)
cCSAus: CAN/CSA C22.2 No. 62368-1 and ANSI/UL 62368-1 (File No. E131881)
CB scheme: IEC 60950-1, IEC 62368-1

In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU

Galvanic Isolation

Input to Output: 3.0 KVac
Input to Ground: 2.0 KVac
Output to Ground: 0.5 KVac

UKCA

In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment (Safety) Regulations 2016

Emission

CISPR 32, EN/BS EN 55032, Comply with FCC Title 47: Class B

Immunity

EN/BS EN 55024

Harmonic Current Emissions

IEC/EN/BS EN 61000-3-2, Class D

Voltage Fluctuation and Flicker

IEC/EN/BS EN 61000-3-3
